Скоба рычажная SHAN СР-100 0.001

Назначение и конструкция рычажной скобы СР-100

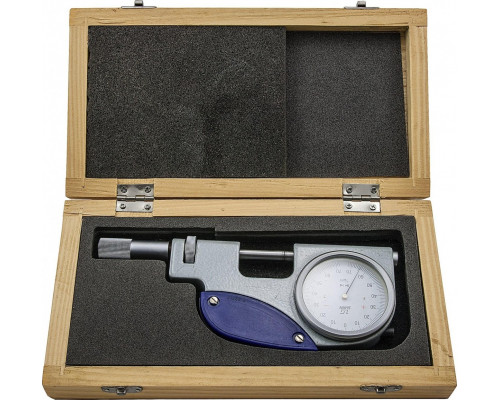

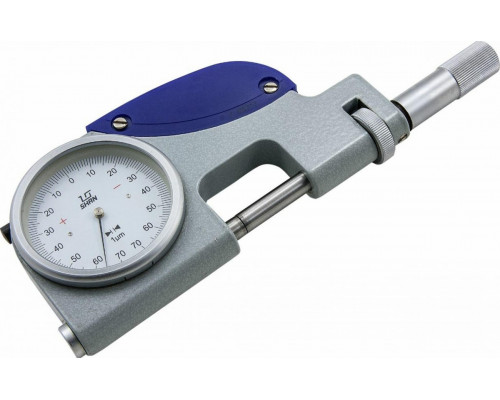

Скоба рычажная SHAN СР-100 0.001 136298 представляет собой измерительный инструмент, предназначенный для точного контроля наружных линейных размеров деталей. В отличие от штангенциркуля или микрометра, данная модель ориентирована на быстрое и повторяемое сравнение с эталоном. Конструкция включает жесткий корпус и подвижный рычаг, который передает усилие от измерительного наконечника на индикатор часового типа. Это решение позволяет выполнять замеры в труднодоступных местах, например, в канавках, уступах или на деталях сложной формы, где использование стандартных инструментов затруднено.

Область применения и практические задачи

Инструмент востребован в серийном и мелкосерийном производстве, механических цехах и контрольно-измерительных лабораториях. Основные сценарии использования: контроль диаметров валов, толщины стенок, высоты выступов или глубины пазов. Скоба позволяет быстро проверить партию деталей на соответствие допуску, не тратя время на выставление каждого замера. Она эффективна при работе с цилиндрическими и плоскими поверхностями, где требуется стабильное измерительное усилие и высокая повторяемость результатов.

Сильные стороны и особенности модели

Ключевое преимущество данной модели — высокая точность отсчета 0.001 мм, что соответствует первому классу точности. Это делает её пригодной для контроля прецизионных деталей с жесткими допусками. Рычажная передача обеспечивает постоянное измерительное усилие, исключая влияние человеческого фактора на результат. Жесткая конструкция корпуса минимизирует деформации при замере, что критично для достоверности показаний. Индикатор часового типа, входящий в состав, имеет настраиваемую шкалу и обнуление, что упрощает настройку по эталону. Производитель SHAN известен производством измерительного инструмента для профессионального использования, что предполагает стабильность геометрии и долговечность узлов.

Практические возможности и ограничения

При работе с моделью СР-100 следует учитывать несколько моментов:

• Инструмент предназначен для относительных измерений — для настройки нуля требуется эталонная деталь (концевая мера длины или калиброванное кольцо).


• Диапазон измерений ограничен конструкцией рычага: обычно такие скобы охватывают интервал до 100 мм, что подтверждается маркировкой модели.


• Измерительные наконечники имеют твердосплавные вставки, что повышает износостойкость при контакте с твердыми материалами, но требует аккуратности при установке на деталь, чтобы не повредить поверхность.


• Инструмент чувствителен к загрязнениям и ударам — хранить и транспортировать его рекомендуется в защитном кейсе (поставляется отдельно).


• Перед началом работы необходима проверка плавности хода рычага и отсутствия люфтов в шарнирах.

На что обратить внимание при выборе

При подборе скобы под конкретную задачу важно убедиться, что диапазон измерений (до 100 мм) перекрывает контролируемые размеры. Цена деления 0.001 мм подходит для ответственных деталей, но требует квалификации оператора и чистоты рабочего места. Габариты инструмента (180x50x320 мм) и вес 2.19 кг делают его стационарным или настольным — для поточного контроля удобно использовать стойку или держатель. Если в производстве преобладают детали с размерами менее 50 мм, можно рассмотреть модели с меньшим диапазоном, но данная версия обеспечивает универсальность для широкой номенклатуры. Отсутствие в описании информации о комплекте поставки (например, наличие сменных наконечников или эталонов) уточняется перед использованием.
