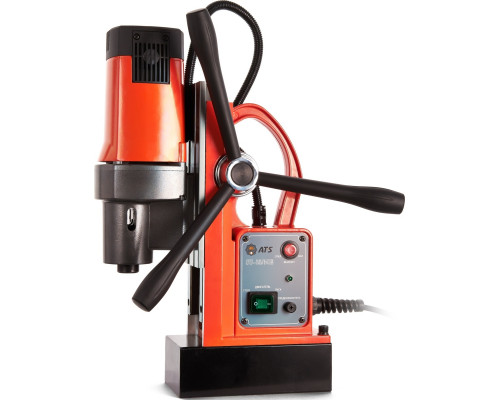

Станок сверлильный на магнитной подошве AT-S SU-23/50E

Назначение и сфера применения

Станок сверлильный на магнитной подошве AT-S SU-23/50E — это профессиональный инструмент для выполнения отверстий в стальных и чугунных конструкциях. Модель рассчитана на работу как с корончатыми (кольцевыми) фрезами, так и со спиральными сверлами. Благодаря мощному магниту и продуманной конструкции станок подходит для монтажных работ на стройплощадках, в цехах металлообработки, при ремонте крупногабаритных металлоконструкций, резервуаров, мостов и других объектов, где требуется точное сверление в горизонтальной, вертикальной или наклонной плоскости.

Максимальный диаметр сверления корончатыми сверлами составляет 50 мм, что позволяет создавать отверстия под трубопроводы, кабельные вводы, болтовые соединения и другие технологические задачи. При использовании спиральных сверл с коническим хвостовиком КМ2 или через переходные втулки возможности расширяются на меньшие диаметры, вплоть до 1-13 мм с кулачковым патроном.

Конструкция и магнитное основание

Магнитное основание станка имеет габариты 205х105х65 мм и обеспечивает прижимную силу 13000 Н. Это позволяет надежно фиксировать оборудование на плоских металлических поверхностях с толщиной не менее 10-12 мм. Магнит управляется механическим рычагом, что исключает случайное отключение во время работы. Конструкция основания рассчитана на установку на горизонтальные, вертикальные и наклонные ферромагнитные поверхности, но для работы на потолке или на тонкостенных деталях требуется дополнительная страховка.

Важно учитывать, что магнитная подошва работает только на чистых, ровных и немагнитных покрытиях — краска, ржавчина или грязь снижают силу сцепления. Для работы на неровных или окрашенных поверхностях рекомендуется предварительная зачистка.

Шпиндель и оснастка

Шпиндель станка выполнен с конусом Морзе КМ2 (МК-2). Это стандартный промышленный интерфейс, который позволяет напрямую устанавливать спиральные сверла с коническим хвостовиком КМ2 без дополнительных переходников. Для сверл с конусом КМ1 в комплекте предусмотрена переходная втулка. Для работы с цилиндрическими сверлами диаметром до 13 мм используется кулачковый патрон с адаптером — он также входит в комплект поставки.

Для корончатого сверления применяется держатель с хвостовиком МК2 и посадочным местом Weldon 19. Этот держатель оснащен системой подачи СОЖ через центральный канал, что обеспечивает эффективное охлаждение режущей кромки при сверлении глубоких отверстий коронками.

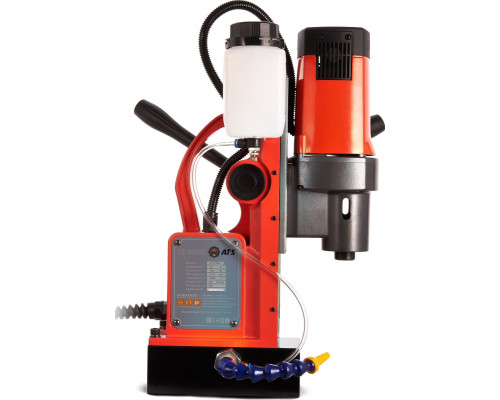

Система подачи СОЖ

В станок встроен бачок для смазочно-охлаждающей жидкости (СОЖ). Система подачи состоит из бачка, сегментной трубки, которая крепится на магните, и соединительной трубочки. СОЖ подается к зоне резания через держатель корончатого сверла, что значительно увеличивает ресурс оснастки и улучшает качество отверстий. Для работы со спиральными сверлами система охлаждения не задействуется, так как они не имеют центрального канала.

Технические характеристики и питание

Станок оснащен двигателем мощностью 1400 Вт, работающим от сети 230 В. Частота вращения шпинделя регулируется в диапазоне от 690 об/мин, что подходит для сверления большинства конструкционных сталей. Вес станка без упаковки составляет 19.1 кг — это типичный показатель для моделей данного класса. Для транспортировки и хранения используется пластиковый кейс, который защищает инструмент от повреждений.

Обратите внимание: станок требует подключения к сети с заземлением и защитным автоматом. Длина кабеля не указана в характеристиках, поэтому при работе на удалении от розетки может потребоваться удлинитель с достаточным сечением жил (рекомендуется не менее 2.5 мм² для длины до 20 метров).

Преимущества модели

• Универсальность: возможность сверления корончатыми фрезами до 50 мм и спиральными сверлами малых диаметров через комплектные переходники.


• Высокая прижимная сила (13000 Н) при компактных габаритах основания — надежная фиксация на большинстве металлоконструкций.


• Встроенная система подачи СОЖ с бачком — продлевает срок службы коронок и улучшает качество отверстий.


• Полная комплектация для разных типов оснастки: держатель Weldon 19, переходная втулка КМ1/КМ2, кулачковый патрон с адаптером.


• Удобная транспортировка в пластиковом кейсе, защищающем станок при перевозке.

На что обратить внимание

• Магнитное основание работает только на ферромагнитных (стальных, чугунных) поверхностях. На алюминии, нержавейке или пластике станок не фиксируется.


• Для надежного сцепления поверхность должна быть чистой, ровной и без толстого слоя краски или ржавчины.


• При работе на вертикальных или наклонных поверхностях обязательно используйте страховочный ремень или цепь — магнит может потерять сцепление при вибрации.


• Станок не предназначен для сверления отверстий диаметром более 50 мм коронками или спиральными сверлами — это ограничение модели.


• Для работы со спиральными сверлами с цилиндрическим хвостовиком (до 13 мм) необходимо использовать кулачковый патрон из комплекта — он не подходит для сверл большего диаметра.


• Система подачи СОЖ работает только с держателем Weldon 19, который имеет центральный канал. Для спиральных сверл охлаждение не предусмотрено.

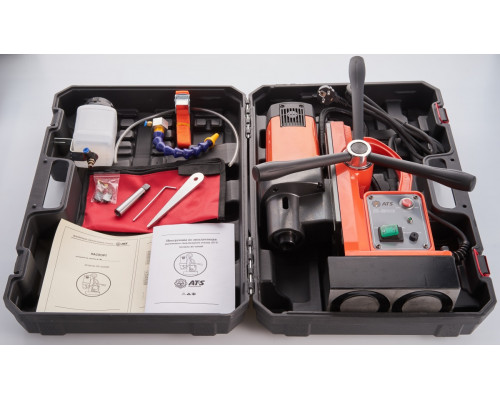

Комплектация

• Станок сверлильный AT-S SU-23/50E


• Держатель МК2/Weldon 19 с подачей СОЖ


• Переходная втулка КМ1/КМ2


• Кулачковый патрон с адаптером


• Бачок для СОЖ


• Сегментная трубка и соединительная трубочка


• Пластиковый кейс
