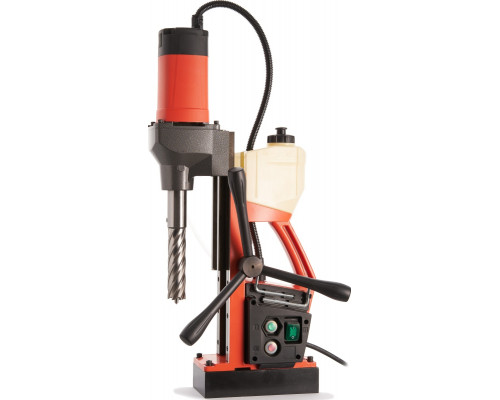

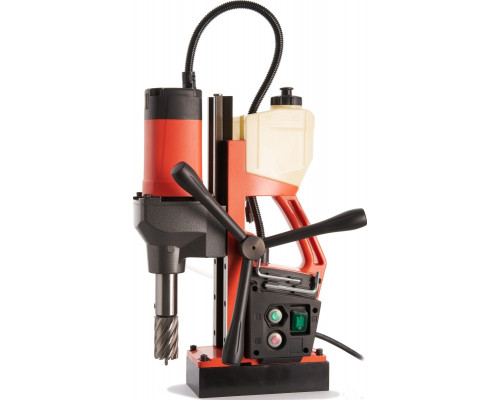

Станок сверлильный на магнитной подошве AT-S SU-36

Компактный магнитный станок для профессионального сверления

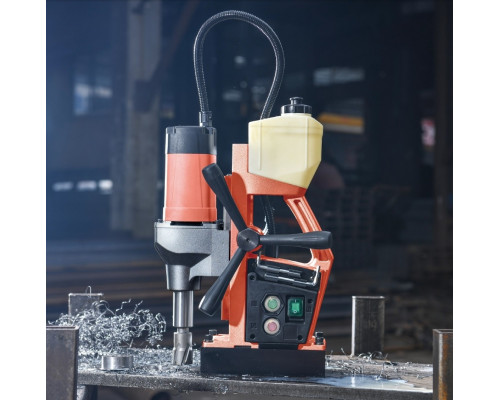

Станок сверлильный на магнитной подошве AT-S SU-36 — это инструмент для точного сверления отверстий в металлических конструкциях, где требуется надежная фиксация на ферромагнитной поверхности. Модель сочетает в себе компактные габариты и достаточную мощность для работы с корончатыми сверлами диаметром до 36 мм. Благодаря электромагнитному основанию с прижимной силой 10000 Н станок устойчиво удерживается на горизонтальных, вертикальных и потолочных плоскостях, что делает его пригодным для монтажных работ на высоте, в цехах и на производственных участках.

Конструктивные особенности и рабочие возможности

Шпиндель станка оснащен посадочным местом Weldon 19, что является стандартом для корончатых сверл диаметром до 36 мм. Рабочий ход шпинделя составляет 140 мм, а частота вращения регулируется в диапазоне от 750 об/мин, что подходит для сверления конструкционных сталей, чугуна и других металлов. Дополнительно станок поддерживает установку спиральных сверл с цилиндрическим хвостовиком до 16 мм при использовании кулачкового патрона, который входит в комплект поставки. Вертикальное положение привода можно регулировать: шпиндель поднимается до 280 мм от основания магнита для установки оснастки или опускается на 25 мм ниже магнитной подошвы для сверления в труднодоступных местах.

Конструкция станины выполнена с ребрами жесткости и эргономичной формой для удобного хвата при переноске. Ручки передвижения привода относятся к новому поколению, что упрощает позиционирование инструмента. Панель управления оснащена утопленными кнопками, что предотвращает случайное нажатие и повреждение. В корпусе предусмотрен отсек для хранения двух шестигранных ключей.

Система подачи СОЖ

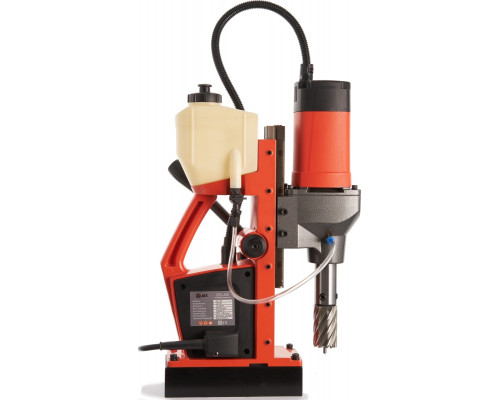

Станок оборудован встроенным бачком для смазочно-охлаждающей жидкости (СОЖ) с воздушным клапаном, который обеспечивает экономичный расход жидкости. Подача СОЖ осуществляется изнутри в зону сверления, что эффективно охлаждает корончатое сверло и обрабатываемый металл, увеличивая ресурс оснастки и улучшая качество отверстий. Это особенно важно при работе с твердыми материалами и на высоких нагрузках.

Преимущества модели

• Прижимная сила 10000 Н для надежной фиксации на металлических поверхностях, включая вертикальные и потолочные.


• Регулировка положения шпинделя от -25 до +280 мм относительно основания, что расширяет возможности сверления в ограниченном пространстве.


• Встроенная система подачи СОЖ с бачком и воздушным клапаном для экономичного охлаждения.


• Компактные размеры (180x300 мм без упаковки) и вес 14 кг для удобства транспортировки и работы на высоте.


• Защита от случайного включения благодаря утопленным кнопкам на панели управления.

На что обратить внимание

• Станок работает только от сети 230 В, мощность 1100 Вт. Для работы требуется розетка с заземлением.


• Магнитная подошва фиксируется исключительно на ферромагнитных поверхностях (сталь, чугун). На нержавеющей стали, алюминии или окрашенных поверхностях с толстым слоем краски фиксация может быть недостаточной.


• Максимальный диаметр сверления корончатыми сверлами — 36 мм, спиральными сверлами — до 16 мм (с использованием кулачкового патрона).


• Частота вращения шпинделя фиксированная (750 об/мин) и не регулируется, что накладывает ограничения на выбор материалов и диаметров сверл.


• Габариты магнитного основания (200х90х45 мм) требуют достаточной площади для установки на обрабатываемой детали.

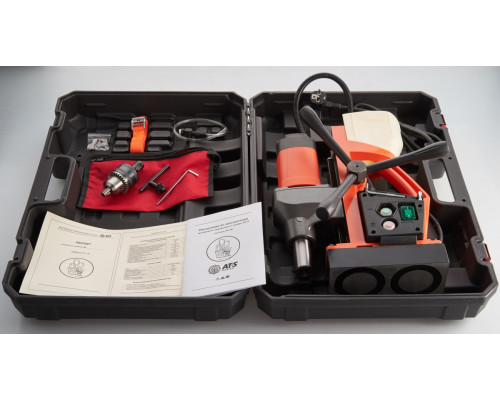

Комплектация

• Кулачковый патрон для спиральных сверл с цилиндрическим хвостовиком.


• Встроенный бачок для СОЖ.


• Два шестигранных ключа для обслуживания (хранятся в отсеке корпуса).
