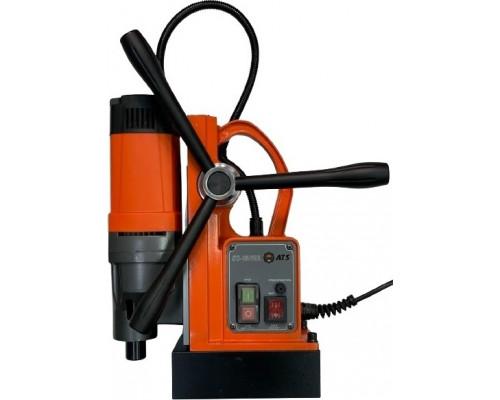

Станок сверлильный на магнитной подошве AT-S SU-23/60E

Сверлильный станок с магнитным основанием для промышленных задач

Станок сверлильный на магнитной подошве AT-S SU-23/60E — это профессиональный инструмент, предназначенный для сверления отверстий в металлических конструкциях. Модель ориентирована на интенсивную эксплуатацию в условиях производства, строительных площадок и мастерских, где требуется высокая точность и надежность фиксации. Благодаря мощному магниту и продуманной конструкции, станок позволяет выполнять отверстия диаметром до 60 мм корончатыми сверлами и работать со спиральными сверлами с коническим хвостовиком.

Технические особенности и практические возможности

Станок оснащен двигателем мощностью 1700 Вт, что обеспечивает достаточный крутящий момент для сверления твердых металлов. Шпиндель с конусом МК-2 (Морзе 2) позволяет использовать как корончатые сверла через специальный держатель, так и спиральные сверла с коническим хвостовиком КМ2 напрямую. Для работы сверлами с хвостовиком КМ1 предусмотрена переходная втулка, а для сверл диаметром до 13 мм с цилиндрическим хвостовиком — кулачковый патрон с адаптером. Частота вращения шпинделя регулируется в диапазоне от 200 об/мин, что позволяет подбирать оптимальный режим для разных материалов и диаметров отверстий.

Магнитное основание с габаритами 205х105х65 мм создает прижимную силу 13000 Н, что гарантирует надежное крепление станка на ферромагнитных поверхностях. Это особенно важно при работе на вертикальных, наклонных или потолочных плоскостях. Вес станка (18 кг) способствует устойчивости, но требует осторожности при перемещении и установке.

Система охлаждения и удобство работы

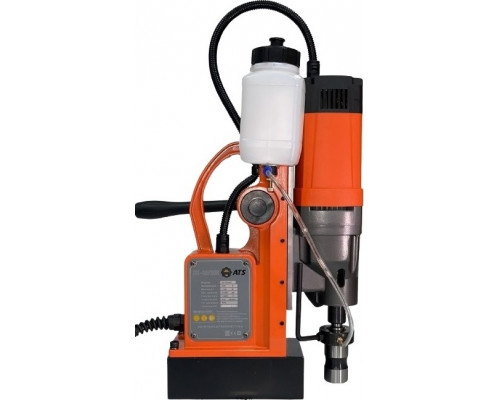

Модель оснащена встроенной системой подачи смазочно-охлаждающей жидкости (СОЖ). Встроенный бачок для СОЖ и сегментная трубка, крепящаяся на магните, обеспечивают подачу охлаждения непосредственно в зону реза. Это продлевает ресурс оснастки, улучшает качество отверстий и снижает риск перегрева при сверлении на высоких оборотах. Система универсальна и совместима с различными типами сверл.

Преимущества модели

• Высокая прижимная сила магнита (13000 Н) для надежной фиксации на любых стальных поверхностях.


• Мощный двигатель 1700 Вт с регулируемой частотой вращения от 200 об/мин, подходящий для сверления твердых материалов.


• Универсальность шпинделя МК-2: поддержка корончатых и спиральных сверл, а также возможность работы с мелкими сверлами через патрон.


• Встроенная система подачи СОЖ с бачком, повышающая эффективность и срок службы оснастки.


• Компактные габариты (270х380 мм) и вес 18 кг, позволяющие использовать станок в ограниченном пространстве.

На что обратить внимание

• Станок предназначен для работы на ферромагнитных поверхностях (сталь, чугун) с толщиной не менее 6-8 мм для надежного примагничивания. На алюминии, нержавейке или тонколистовом металле магнитное крепление неэффективно.


• Максимальный диаметр сверления 60 мм указан для корончатых сверл. При использовании спиральных сверл с коническим хвостовиком КМ2 диаметр ограничен возможностями шпинделя и обычно составляет до 23-30 мм.


• Для работы с корончатыми сверлами требуется держатель МК2/Weldon 19 с подачей СОЖ, который входит в комплект. Спиральные сверла с хвостовиком КМ1 требуют переходной втулки, также входящей в комплект.


• Напряжение питания 230 В — станок подходит для стандартной однофазной сети, но при длительной работе с высокой нагрузкой рекомендуется использовать розетку с заземлением и автомат соответствующего номинала.


• Вес станка (18 кг) требует аккуратности при установке на вертикальные или потолочные поверхности — перед началом работ убедитесь в надежности фиксации магнитом.

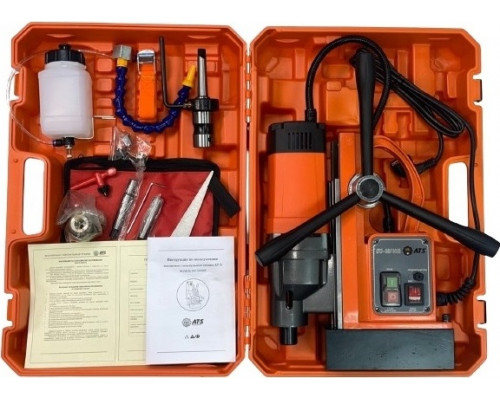

Комплектация

• Станок сверлильный AT-S SU-23/60E


• Держатель МК2/Weldon 19 с подачей СОЖ


• Переходная втулка КМ1/КМ2


• Кулачковый патрон с адаптером


• Бачок для СОЖ с сегментной трубкой и трубочкой соединения
