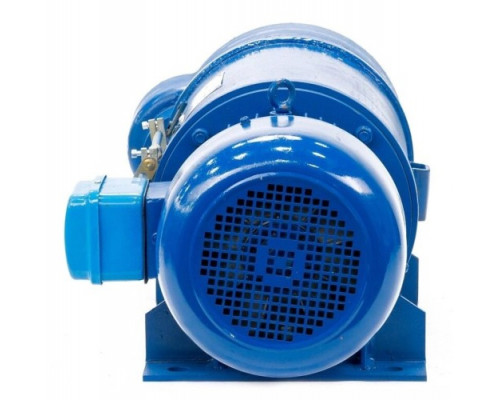

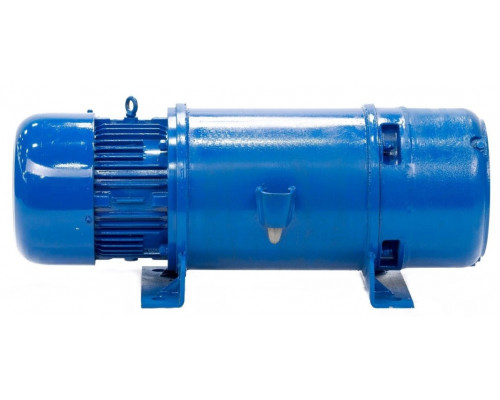

Таль электрическая ESQ RW 0133 1т 12м

Электрическая канатная таль для стационарного подъема грузов до 1 тонны

Таль электрическая ESQ RW 0133 — это стационарное грузоподъемное устройство канатного типа, предназначенное для интенсивной и точной вертикальной работы с грузами массой до 1000 кг. Модель с индексом 20.02.01.000027 представляет собой комплектное решение с высотой подъема 12 метров, рассчитанное на питание от промышленной трехфазной сети 400 В. Ее конструкция и технические характеристики делают ее ключевым элементом для организации постоянного рабочего места подъема-опускания в цехах, на складах, в мастерских или на производственных линиях.

Конструкция и принцип работы

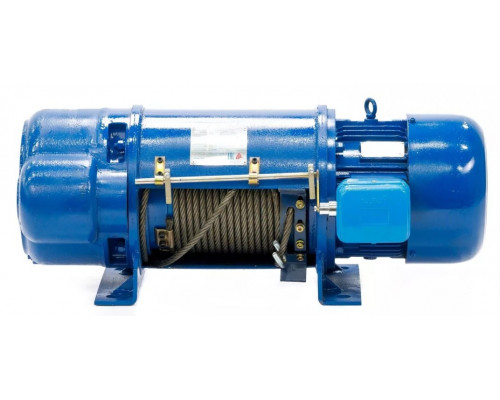

Таль ESQ RW 0133 относится к классу канатных талей. В качестве гибкого грузонесущего элемента используется стальной трос диаметром 7.4 мм. Такое решение обеспечивает высокую надежность и долговечность, а также меньшую чувствительность к перегибам и повреждениям по сравнению с цепными аналогами, что важно при работе в условиях возможного попадания абразивной пыли. Привод осуществляется мощным электродвигателем (1.5 кВт) с коническим ротором, который интегрирован с электромеханическим тормозом. Эта система обеспечивает мгновенную остановку и удержание груза при отключении питания, что является фундаментальным требованием безопасности.

Устройство является стационарным. Это означает, что оно монтируется на жестко закрепленную балку или кран-балку в определенной точке рабочего пространства. Его нельзя перемещать вручную вдоль балки, как это делается с тельферами. Основная задача модели — обеспечить вертикальное перемещение груза в заданной стационарной точке с высокой повторяемостью циклов.

Ключевые характеристики и их практическое значение

Грузоподъемность 1 тонна (1000 кг) определяет сферу применения тали. Она оптимальна для работы со станками, металлоконструкциями, крупногабаритными заготовками, упаковками сырья или готовой продукции в машиностроении, металлообработке, на небольших складах. Важно отметить, что грузоподъемность через блок также составляет 1 тонну, что указывает на возможность использования тали в составе полиспастных систем для увеличения тягового усилия, хотя это потребует дополнительной оснастки и правильного расчета.

Высота подъема 12 метров — значительный параметр, позволяющий обслуживать высокие помещения, поднимать грузы через технологические проемы, работать с высокими стеллажами или оборудованием. Это делает модель применимой в складах с высоким складированием или в производственных цехах с подкрановыми путями, расположенными под потолком.

Скорость подъема составляет 8 метров в минуту как минимальная, так и максимальная, что указывает на односкоростной привод. Эта скорость является сбалансированной: она обеспечивает достаточную производительность для большинства задач, одновременно позволяя оператору точно позиционировать груз без рывков. Для операций, требующих особой точности (например, установка детали в станок), рекомендуется использовать режим кратковременного включения.

Системы безопасности и управления

Безопасность эксплуатации обеспечивается несколькими встроенными системами. Электромеханический тормоз с коническим ротором срабатывает автоматически при отключении питания, надежно фиксируя груз. Электронный ограничитель грузоподъемности защищает механизм от перегрузки, что предотвращает поломки и аварийные ситуации. Концевой выключатель верхнего положения автоматически останавливает подъем при достижении крюковой подвеской крайней верхней точки, предотвращая наматывание троса на барабан и возможный обрыв.

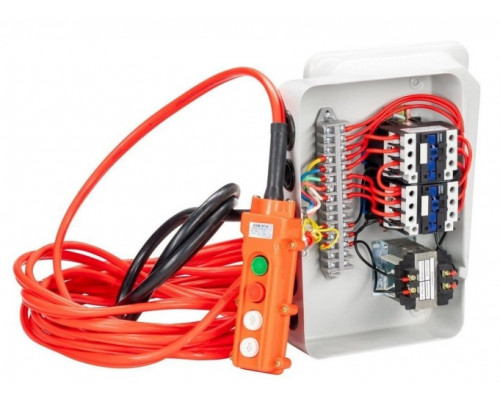

Управление осуществляется с помощью подвесного пульта (кнопочной станции), соединенного с талью гибким кабелем. Это дает оператору возможность управлять подъемом и опусканием с удобной позиции, имея прямой визуальный контакт с грузом. Пульт, как правило, имеет кнопки "Вверх", "Вниз" и аварийную остановку.

Особенности монтажа, эксплуатации и ограничения

Перед установкой необходимо убедиться в соответствии электросети параметрам тали: трехфазный переменный ток с напряжением 400 В и частотой 50 Гц. Подключение должен выполнять квалифицированный электрик. Монтаж самой тали на опорную конструкцию требует строгого соблюдения инструкции производителя, так как вес устройства составляет 106 кг, а динамические нагрузки в работе существенны. Несущая балка или кран-балка должны иметь запас прочности, значительно превышающий общий вес тали и максимального груза.

Габаритный размер (длина) тали составляет 954 мм. Этот параметр критически важен для планирования монтажа, особенно в условиях ограниченного пространства по ширине. Необходимо обеспечить не только свободный ход груза по вертикали, но и отсутствие препятствий по бокам от корпуса устройства.

Основное ограничение модели вытекает из ее вида — это стационарная таль. Она не предназначена для горизонтального перемещения груза по цеху. Если такая задача стоит, необходимо рассматривать комплектацию тали тельфером (передвижной тележкой) или изначально выбирать модель, предназначенную для этого. Кроме того, устройство рассчитано на работу в стандартных промышленных условиях (класс изоляции, степень защиты IP). Для работы во взрывоопасных средах, под дождем или в условиях экстремальной запыленности требуются специализированные исполнения.

Комплектность и сфера применения

Таль поставляется в собранном виде, готовой к монтажу. В базовую комплектацию, как правило, входит сама таль с электродвигателем и редуктором, крюковая подвеска, подвесной пульт управления, трос и элементы для крепления. Точный состав комплектации следует уточнять в технической документации к артикулу 20.02.01.000027.

Данная модель оптимальна для организации стационарных рабочих постов на предприятиях, где регулярно требуется поднимать и опускать грузы в одном и том же месте. Типичные примеры использования: загрузка/разгрузка станков, подача заготовок в зону обработки, перемещение продукции на упаковочную линию, подъем двигателей или агрегатов в ремонтной зоне, складская работа с фиксированной зоной погрузки. Надежность, обеспечиваемая контролем качества ESQ, делает эту таль решением для длительной эксплуатации в режиме средней интенсивности.
