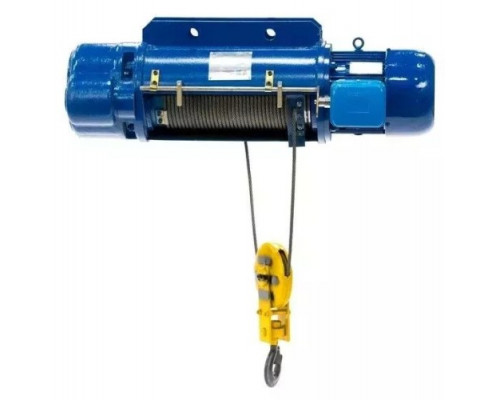

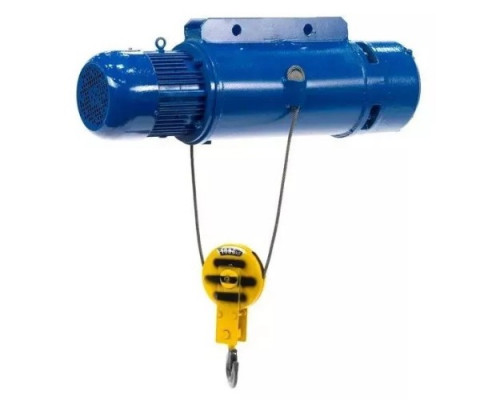

Таль электрическая ESQ RW 0233 1т, высота подъема 12м

Электрическая канатная таль для стационарного монтажа

Таль электрическая ESQ RW 0233 — это стационарное грузоподъемное устройство канатного типа, предназначенное для интенсивной работы с грузами до 1 тонны на фиксированной рабочей точке. Модель с индексом 20.02.000018 представляет собой законченное решение для организации подъемного узла в цехах, на складах, производственных линиях или в ремонтных зонах, где требуется регулярное и надежное вертикальное перемещение тяжестей.

Конструкция и принцип работы

В основе тали лежит мощный электродвигатель (1.5 кВт) с коническим ротором, который напрямую связан с редуктором. Такая конструкция обеспечивает высокий пусковой момент и плавный разгон. Ключевой элемент безопасности — встроенный электромеханический тормоз, который автоматически замыкается при отключении питания, надежно удерживая груз. Подъем осуществляется стальным тросом диаметром 7.4 мм, обладающим высокой гибкостью и износостойкостью. Стационарный тип исполнения означает, что таль монтируется на балку или специальную консоль стационарно, без возможности перемещения вдоль нее, что определяет ее зону применения.

Ключевые характеристики и их практическое значение

Грузоподъемность 1 тонна — это основной рабочий параметр, определяющий сферу использования. Таль рассчитана на подъем станков, тяжелых узлов и агрегатов, металлических заготовок, промышленного оборудования, упакованной продукции на поддонах. Важно, что грузоподъемность через блок также составляет 1 тонну, что позволяет использовать таль в составе полиспастных систем для увеличения высоты подъема или изменения направления тяги без потери в массе груза.

Высота подъема 12 метров — значительный вертикальный ход, позволяющий обслуживать многоуровневые помещения, опускать грузы в котлованы или поднимать их на высоту цехового второго этажа. Это делает модель применимой в зданиях с высокими потолками.

Скорость подъема 8 м/мин — одинаковая для минимального и максимального режима, что указывает на односкоростной привод. Эта скорость является оптимальной для точного позиционирования груза, что критично при монтажных и сборочных работах. Для оперативной погрузки-разгрузки она также достаточна.

Напряжение питания 400 В — трехфазное подключение. Это прямо указывает на промышленное назначение тали. Ее эксплуатация возможна только в цехах и на объектах, где есть соответствующая электрическая сеть. Подключение должно выполняться квалифицированным электриком с соблюдением всех норм ПУЭ.

Системы безопасности и управления

Безопасность эксплуатации обеспечивается несколькими встроенными устройствами:

• Электронный ограничитель грузоподъемности (ограничитель перегрузки) — защищает механизм от попыток поднять груз, масса которого превышает номинальную. Это предотвращает поломку редуктора, деформацию троса и аварийные ситуации.


• Концевой выключатель верхнего положения — автоматически отключает двигатель при достижении крюковой подвеской верхней крайней точки. Это защищает от "наматывания" троса на барабан и его обрыва.


• Электромеханический тормоз — основной элемент безопасности, удерживающий груз при остановке или аварийном отключении электроэнергии.

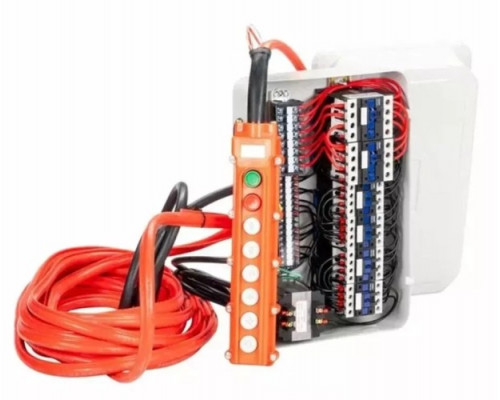

Управление осуществляется с помощью подвесного пульта на кабеле, что дает оператору возможность выбирать удобную точку обзора и контролировать процесс подъема/опускания.

Габариты, монтаж и эксплуатация

Габаритный размер по длине (1060 мм) важен для планирования монтажного пространства. Таль требует надежного крепления к несущей конструкции, чья грузоподъемность должна значительно превышать 1 тонну с учетом динамических нагрузок. Вес устройства 140 кг диктует необходимость использования для его установки вспомогательных подъемных механизмов.

Таль поставляется в транспортной упаковке (1060x630x430 мм), которая защищает ее при доставке. Перед вводом в эксплуатацию необходимо провести визуальный осмотр, монтаж, подключение к электросети и пробный запуск в соответствии с инструкцией производителя.

Области применения и ограничения

Данная модель идеально подходит для:

• Стационарных рабочих постов в машиностроительных и ремонтных цехах.


• Складов с постоянными местами погрузки-разгрузки.


• Производственных линий для подачи тяжелых заготовок.


• Монтажа оборудования в качестве вспомогательной лебедки.

Ограничения: Таль не предназначена для работы во взрывоопасных средах, под дождем или в условиях повышенной влажности без соответствующего исполнения. Она не является передвижной (не имеет тележки), поэтому зона ее работы ограничена точкой подвеса. Запрещена работа с людьми, а также с грузами, масса которых неизвестна или превышает 1 тонну.

Особенности и итог

Таль ESQ RW 0233 — это специализированный промышленный инструмент для решения конкретных задач вертикального подъема. Ее ключевые преимущества — надежная конструкция с коническим двигателем, четко заданная грузоподъемность и высота подъема, а также многоуровневая система безопасности. Выбор этой модели оправдан там, где требуется создать постоянное, безопасное и производительное рабочее место для подъема тяжестей на значительную высоту в условиях промышленного предприятия с трехфазной сетью.
