Таль электрическая ESQ RW 0134 1т 18м

Надежный электрический помощник для регулярных подъемных операций

Таль электрическая канатная ESQ RW 0134 — это стационарное грузоподъемное устройство, предназначенное для интенсивной работы в условиях производственных цехов, складов, мастерских и монтажных участков. Модель с индексом 20.02.01.000028 представляет собой сбалансированное решение для подъема грузов массой до 1 тонны на высоту до 18 метров. Ее конструкция рассчитана на долговечную и безотказную эксплуатацию благодаря применению проверенных технических решений, таких как двигатель с коническим ротором и надежный электромеханический тормоз.

Конструктивные особенности и принцип работы

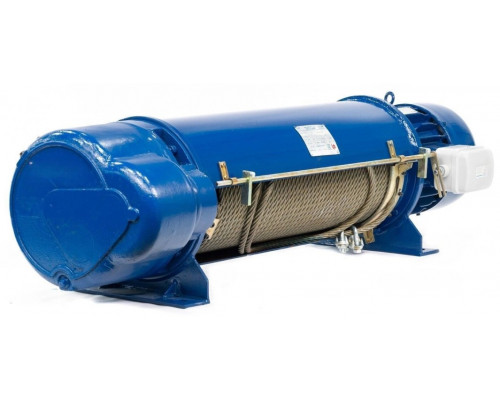

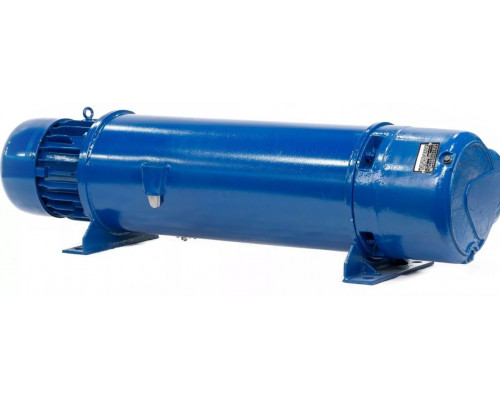

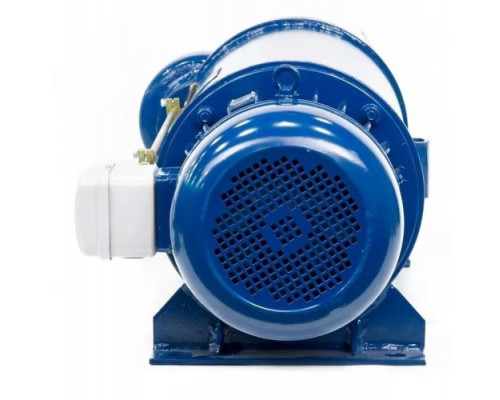

Таль ESQ RW 0134 относится к классу канатных стационарных талей. Это означает, что она предназначена для жесткого крепления к неподвижной балке или кран-балке и не имеет собственного механизма передвижения по подвесу. В качестве гибкого элемента используется стальной трос диаметром 7.4 мм, что обеспечивает высокую прочность и износостойкость при работе с грузами в 1000 кг. Сердцем устройства является электродвигатель мощностью 1500 Вт, рассчитанный на трехфазное напряжение 400 В. Двигатель с коническим ротором обеспечивает плавный пуск и остановку, снижая инерционные нагрузки на механизм. Встроенный электромеханический тормоз автоматически фиксирует груз при отключении питания, что является ключевым фактором безопасности.

Ключевые параметры и их практическое значение

Грузоподъемность в 1 тонну делает данную модель универсальным инструментом для большинства задач в малом и среднем производстве, логистике и ремонтных зонах. Она способна работать с промышленным оборудованием, станками, металлоконструкциями, крупногабаритными партиями товаров или сырья. Важно отметить, что грузоподъемность через блок также составляет 1 тонну, что позволяет интегрировать таль в более сложные полиспастные системы для специфических задач без потери в номинальной нагрузке.

Высота подъема в 18 метров — значительный ресурс, который позволяет обслуживать высокие складские стеллажи, работать в цехах с подкрановыми путями на большой высоте или осуществлять монтаж конструкций. Скорость подъема является одноступенчатой и составляет 8 метров в минуту. Эта скорость оптимальна для точного позиционирования груза и безопасного выполнения операций, исключая резкие движения. Для задач, требующих особой точности, скорость можно регулировать плавным нажатием кнопок на пульте управления.

Системы управления и безопасности

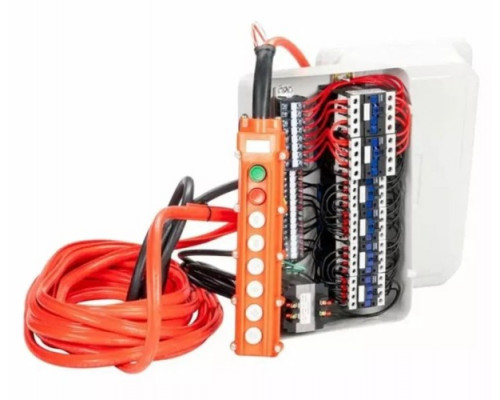

Управление талью осуществляется с помощью подвесного пульта (кнопочной станции), соединенного гибким кабелем. Это дает оператору возможность находиться в наиболее удобной и безопасной зоне для контроля за перемещением груза. В базовую комплектацию модели входят две критически важные системы защиты:

• Электронный ограничитель грузоподъемности (защита от перегруза): Система контролирует нагрузку на крюке и блокирует подъем, если вес груза превышает номинальную грузоподъемность, защищая механизм от поломки.


• Концевой выключатель верхнего положения: Автоматически отключает двигатель подъема при достижении грузом верхней крайней точки, предотвращая наматывание троса на барабан и возможный обрыв.

Отсутствие встроенного нижнего концевого выключателя требует от оператора внимательности при опускании груза.

Область применения и ограничения

Таль ESQ RW 0134 оптимальна для стационарной установки на заранее подготовленные и рассчитанные на нагрузку конструкции: однобалочные мостовые краны (кран-балки), консольные колонны или стационарные балки. Она идеально подходит для:

• Погрузочно-разгрузочных работ на складах.


• Технического обслуживания и ремонта тяжелого оборудования.


• Монтажных и сборочных работ в цехах.


• Перемещения заготовок и материалов на производственных линиях.

Важным ограничением является требование к электросети: для подключения необходима трехфазная сеть 400 В 50 Гц. Использование в однофазных сетях 220 В невозможно без дополнительного преобразователя, что экономически нецелесообразно. Модель не предназначена для эксплуатации во взрывоопасных средах, под дождем или в условиях постоянного воздействия агрессивных химических веществ без специального исполнения. Габаритный размер по высоте (1150 мм) и вес (118 кг) диктуют необходимость использования грузоподъемной техники для ее собственного монтажа.

Комплектность и монтаж

Таль поставляется в собранном виде, готовой к установке. В комплект входит подвесной пульт управления. Для ввода в эксплуатацию требуется профессиональный монтаж, включающий:

• Надежное крепление к несущей конструкции с помощью штатных крепежных элементов (не входят в комплект, подбираются под конкретную балку).


• Подключение к трехфазной электросети 400В через соответствующий защитный автомат и магнитный пускатель (в стандартной комплектации не предусмотрены).


• Заземление корпуса тали в соответствии с правилами ПУЭ.

Габариты упаковки (410x420x1450 мм) соответствуют размерам самого изделия и учитывают его длинную форму. Вес брутто равен весу нетто (118 кг), что упрощает логистический расчет.
