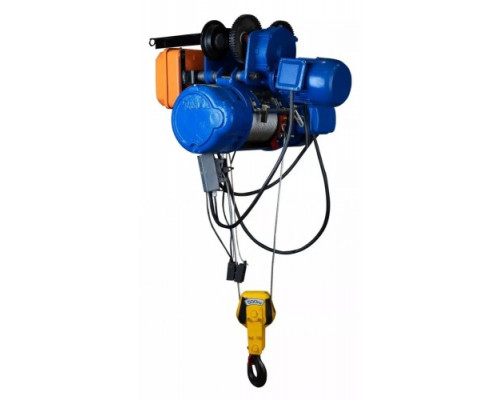

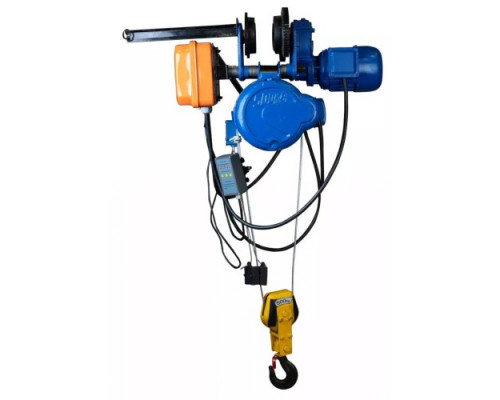

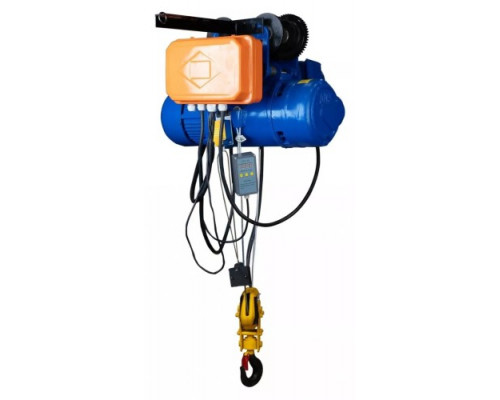

Таль электрическая ESQ RW 1022 0,5т 9м

Электрическая канатная таль для интенсивных подъемных операций

Таль электрическая ESQ RW 1022 — это передвижная канатная модель грузоподъемностью 500 кг, предназначенная для регулярного и надежного подъема грузов на производстве, в мастерских, на складах или в условиях монтажных площадок. Ее конструкция рассчитана на интеграцию в монорельсовые пути или использование с кран-балками, что превращает устройство в ключевой элемент гибкой грузоподъемной системы. Модель с индексом 1022 и высотой подъема 9 метров обеспечивает работу в помещениях со стандартными потолочными высотами, предлагая баланс мощности, управляемости и долговечности.

Конструкция и принцип работы

В основе тали лежит мощный электродвигатель (800 Вт) с коническим ротором, который напрямую связан с редуктором. Такая конструкция исключает необходимость в отдельной муфте, повышая общую надежность и компактность узла. Электромеханический тормоз, встроенный в двигатель, обеспечивает мгновенную остановку и фиксацию груза при отключении питания, что критически важно для безопасности. Использование стального каната диаметром 7.4 мм вместо цепи делает ход подъема более плавным и снижает уровень шума при работе, а также уменьшает износ сопрягаемых элементов. Таль является самонесущей, все ее механизмы смонтированы в едином корпусе.

Ключевые характеристики и их практическое значение

Грузоподъемность 0.5 тонны (500 кг): Данный параметр указывает на максимальную массу полезного груза, который таль может поднять в строго вертикальном положении. Важно учитывать, что грузоподъемность через блок также составляет 0.5 т, что позволяет использовать таль в полиспастных схемах для увеличения высоты подъема или изменения направления тяги без потери в номинальной нагрузке.

Высота подъема 9 метров: Это максимальное расстояние по вертикали от точки зацепа крюка в нижнем положении до точки зацепа в верхнем. Данной высоты достаточно для обслуживания большинства промышленных помещений, складов с многоярусным стеллажным хранением или для погрузочно-разгрузочных работ с кузовом грузового автомобиля.

Скорость подъема 8 м/мин: Таль имеет одну фиксированную скорость подъема и опускания. Это оптимальная скорость для точного позиционирования грузов средней массы, обеспечивающая достаточную производительность без риска резких движений. Для операций, требующих особой точности (монтаж оборудования), рекомендуется использовать режим кратковременного включения (импульсный режим).

Напряжение питания 400 В: Модель предназначена для подключения к трехфазной промышленной сети 380-400 В, 50 Гц. Это накладывает ограничение на использование: она не подходит для бытовых сетей 220 В. Перед установкой необходимо убедиться в наличии соответствующей электрической инфраструктуры и предусмотреть устройство защитного отключения.

Системы безопасности и управления

Безопасность эксплуатации обеспечивается несколькими встроенными устройствами:

• Электронный ограничитель грузоподъемности (защита от перегруза): Датчик контролирует нагрузку на двигатель и автоматически отключает привод подъема при попытке поднять груз, масса которого превышает номинальную на 10-15%. Это защищает механизмы от повреждений и предотвращает аварийные ситуации.


• Концевой выключатель верхнего положения: Автоматически останавливает двигатель подъема в момент, когда грузозахватный крюк достигает своей верхней крайней точки. Это предотвращает наматывание каната на барабан "в упор" и его возможный обрыв.


• Подвесной пульт управления: Управление всеми операциями (подъем/спуск, передвижение тележки) осуществляется с помощью кнопочного поста на гибком кабеле. Это обеспечивает оператору удобный контроль с точки, обеспечивающей наилучший обзор, и соблюдение безопасной дистанции от груза.

Эксплуатационные возможности и ограничения

Таль ESQ RW 1022 относится к передвижному виду. Это означает, что она смонтирована на тележке, которая перемещается по нижним полкам двутавровой балки (монорельсового пути). Таким образом, зона обслуживания не ограничена одной точкой, а представляет собой линию или площадь (при использовании с поворотными узлами или крановой системой).

Габаритный размер по длине (830 мм) определяет минимальное расстояние между опорами монорельсового пути. Вес тали в 131 кг требует, чтобы несущая конструкция (балка, кран-балка) рассчитывалась с учетом этой массы плюс масса груза. Модель предназначена для работы в закрытых помещениях или под навесом. Класс нагружения — средний (регулярная, но не круглосуточная работа). Диаметр троса 7.4 мм требует периодического визуального контроля на предмет обрывов проволок, износа и смазки в соответствии с регламентом технического обслуживания.

Комплектность и установка

Таль поставляется в собранном виде, готовой к подвешиванию на подготовленный монорельсовый путь. В базовую комплектацию, как правило, входят сама таль на тележке, подвесной пульт управления и грузозахватный крюк. Электрический кабель для подключения к сети и элементы для монтажа монорельса (хомуты, крепления) обычно приобретаются отдельно, исходя из конкретных условий монтажа. Установку и первое подключение должен выполнять квалифицированный персонал с проверкой всех систем безопасности. Габариты упаковки (830x580x410 мм) соответствуют размерам изделия и позволяют безопасно транспортировать его стандартным грузовым транспортом.
