Таль электрическая ESQ RW 1043, 2 тонны, высота подъема 12 м

Электрическая канатная таль для интенсивных промышленных задач

Таль электрическая ESQ RW 1043 — это передвижная канатная грузоподъемная машина, рассчитанная на систематическую работу с тяжелыми грузами до 2 тонн. Модель представляет собой законченное, готовое к эксплуатации решение для цехов, складов, производственных участков и монтажных площадок, где требуется надежное, автономное и мобильное подъемное устройство. Ее конструкция и технические параметры ориентированы на обеспечение долговечности, безопасности и простоты управления в условиях ежедневной эксплуатации.

Конструктивные особенности и принцип работы

В основе тали лежит мощный (3 кВт) электродвигатель с коническим ротором, который напрямую связан с редуктором. Такая конструкция исключает необходимость в отдельном муфтовом соединении, повышая общую надежность и компактность узла. Электромеханический тормоз, встроенный в двигатель, обеспечивает мгновенную остановку и фиксацию груза при отключении питания, что является ключевым фактором безопасности. Таль является канатной: в качестве гибкого органа используется стальной трос диаметром 11 мм, что обеспечивает высокую износостойкость и меньшее, по сравнению с цепными моделями, сопротивление на изгиб при наматывании на барабан.

Расшифровка ключевых параметров и их практическое значение

Грузоподъемность 2000 кг — это номинальная масса, которую таль может поднимать в штатном режиме. Важно отметить, что через блок (в составе полиспастных систем) грузоподъемность также составляет 2 тонны, что указывает на надежность всех элементов конструкции — барабана, троса, редуктора. Высота подъема 12 метров определяет максимальное расстояние от крюка в нижнем положении до крюка в верхнем. Этот параметр критически важен для планирования высоты помещения или эстакады.

Скорость подъема постоянна и составляет 8 метров в минуту. Это умеренная скорость, оптимальная для точного позиционирования тяжелого груза. Она снижает риск раскачивания и обеспечивает плавность работы. Напряжение питания 400 В (трехфазная сеть) указывает на промышленное назначение оборудования. Подключение к бытовой сети 220 В невозможно без использования преобразователя частоты, что является важным ограничением при выборе.

Мобильность и сфера применения

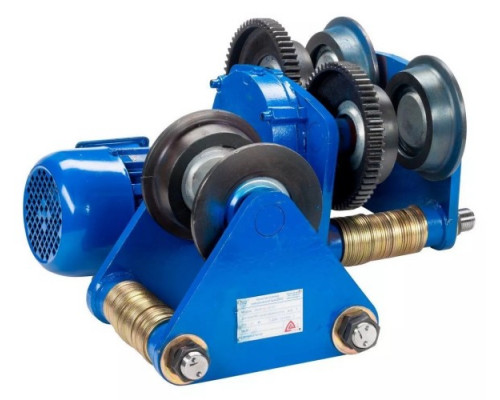

Таль относится к виду «передвижных». Это означает, что она смонтирована на специальной каретке (тележке), которая перемещается по подвесному двутавровому рельсу. Таким образом, зона обслуживания расширяется от точки до всей длины пролета, что эффективно для складской логистики, погрузочно-разгрузочных работ, обслуживания станков. Габаритная ширина самой тали 1140 мм — это размер по ходовым колесам каретки, который необходимо учитывать при проектировании кранового пути. Вес оборудования 252 кг требует ответственного подхода к монтажу: крепление подкрановых путей должно быть рассчитано на динамические нагрузки от перемещаемого груза и собственной массы тали.

Системы управления и безопасности

Управление осуществляется с подвесного пульта (кнопочного поста) на гибком кабеле, что дает оператору возможность находиться в наиболее удобной и безопасной зоне для наблюдения за грузом. Встроенные защитные системы являются неотъемлемой частью конструкции:

• Электронный ограничитель грузоподъемности (ограничитель момента): предотвращает попытки подъема груза, масса которого превышает номинальную на 10-15%. Это защищает механизм от перегрузок и связанных с ними деформаций и поломок.


• Концевой выключатель верхнего положения: автоматически отключает двигатель подъема при достижении крюком крайнего верхнего положения, предотвращая перематывание троса и его повреждение.

Отсутствие в базовой комплектации нижнего концевого выключателя требует от оператора внимательности при опускании груза.

Комплектность и подготовка к работе

Таль поставляется в собранном виде, готовой к подвешиванию на крановый путь. В комплектацию, как правило, входит подвесной пульт управления. Однако, для полноценной работы необходимо отдельно приобрести и смонтировать:

• Подкрановый путь (двутавровую балку соответствующего профиля и длины).


• Токоподвод (троллейную систему или гибкий кабель) для обеспечения электроэнергией двигателя тали и двигателя передвижения каретки (если он есть в конкретной модификации).


• Концевые упоры для кранового пути.

Габариты упаковки (1140x450x650 мм) соответствуют размерам самого изделия и позволяют оценить необходимые площади для разгрузки и хранения перед монтажом.

Эксплуатационные ограничения и рекомендации

Модель ESQ RW 1043 предназначена для работы в закрытых производственных помещениях при температуре окружающей среды от -20°C до +40°C. Она не является взрывозащищенной и не предназначена для подъема людей, расплавленного металла, ядовитых или взрывоопасных веществ. Режим работы, как правило, соответствует 40% ПВ (продолжительности включения) при стандартном цикле, что означает ее пригодность для частых, но не непрерывных операций. Для поддержания заявленного производителем ресурса необходимо проводить регулярное техническое обслуживание в соответствии с руководством по эксплуатации, уделяя особое внимание состоянию троса, тормозной системы и ходовых колес.
