Таль электрическая ESQ RW 1061 5т 6м

Электрическая канатная таль для интенсивных работ

Таль электрическая ESQ RW 1061 — это передвижное грузоподъемное устройство канатного типа, предназначенное для регулярного и надежного подъема тяжелых грузов массой до 5 тонн. Модель с артикулом 20.02.000013 представляет собой полноценный силовой модуль, который может интегрироваться в мостовые краны или работать автономно на монорельсовой дороге. Ее ключевая особенность — сочетание значительной грузоподъемности с конструктивной выносливостью, рассчитанное на использование в условиях промышленных цехов, складов, производственных и ремонтных зон.

Конструкция и принцип работы

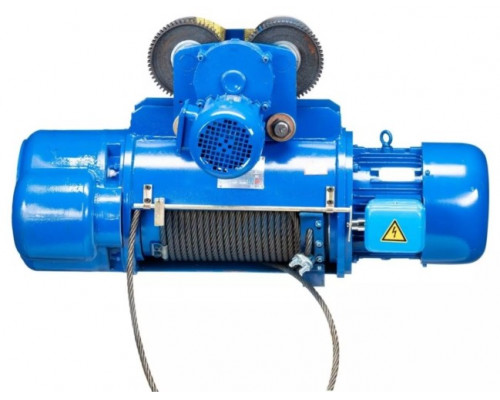

В основе тали лежит мощный электродвигатель (7.5 кВт) с коническим ротором, который обеспечивает плавный пуск и остановку механизма, минимизируя рывки и раскачивание груза. Электромеханический тормоз, встроенный непосредственно в двигатель, гарантирует мгновенную и надежную фиксацию груза в любой точке подъема при отключении питания. Привод осуществляется через редуктор на барабан с тросом диаметром 15 мм. Такая канатная система, в сравнении с цепной, лучше подходит для работы с большими высотами подъема (в данной модели 6 метров) и интенсивными нагрузками, обеспечивая высокую ремонтопригодность и долговечность.

Ключевые параметры и их практическое значение

Грузоподъемность 5 тонн: Основной рабочий параметр, определяющий сферу применения. Таль рассчитана на работу с металлоконструкциями, станками, тяжелыми промышленными узлами, крупногабаритным оборудованием. Важно отметить, что грузоподъемность через блок также составляет 5 тонн, что позволяет использовать таль в полиспастных системах для увеличения тягового усилия без риска перегрузки.

Скорость подъема 8 м/мин: Скорость является постоянной (min и max значения равны), что указывает на односкоростной двигатель. Такая скорость оптимальна для точного позиционирования тяжелых грузов, где важнее контроль и безопасность, чем быстрота операции.

Напряжение питания 400 В: Модель предназначена для подключения к промышленной трехфазной сети 380/400 В. Это накладывает требование к инфраструктуре объекта — наличие соответствующего силового подключения является обязательным условием для эксплуатации.

Габаритный размер 1500 мм: Этот размер, скорее всего, относится к строительной высоте тали или длине ее корпуса, что критически важно при проектировании крановых систем и расчете полезной высоты подъема в конкретном помещении.

Системы безопасности и управления

Безопасность эксплуатации обеспечивается многоуровневой защитой:

• Электронный ограничитель грузоподъемности: Защищает механизм от перегрузки, автоматически блокируя подъем при попытке поднять груз, превышающий номинальную грузоподъемность в 5 тонн.


• Концевой выключатель верхнего положения: Автоматически отключает привод подъема при достижении крюковой подвеской верхней крайней точки, предотвращая наматывание троса на барабан и аварийную ситуацию.

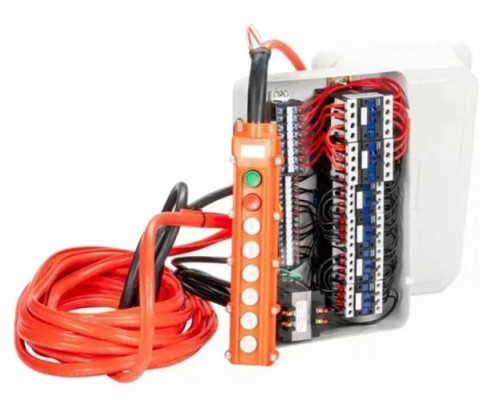

• Управление с подвесного пульта: Оператор управляет талью дистанционно с проводного пульта, что обеспечивает удобный обзор и безопасное расстояние от перемещаемого груза. Пульт, как правило, имеет кнопки "Вверх", "Вниз", "Влево", "Вправо" для управления механизмом передвижения самой тали по балке.

Особенности эксплуатации и ограничения

Таль ESQ RW 1061 — это передвижная модель, что подразумевает необходимость монтажа на соответствующую подвесную систему, например, на двутавровую балку монорельсового пути. Ее собственный вес в 385 кг требует надежного крепления несущих конструкций. Устройство не предназначено для взрывоопасных сред, работы под открытым небом без защиты от атмосферных осадков или для подъема людей. Ресурс и долговечность напрямую зависят от соблюдения режимов работы (ПВ - продолжительность включения), регулярного технического обслуживания и смазки механизмов.

Комплектность и упаковка

Таль поставляется в собранном виде в транспортной упаковке. Габариты упаковки (1180x550x750 мм) и вес (385 кг) указывают на необходимость использования грузоподъемной техники для разгрузки и распаковки. В стандартную комплектацию, как правило, входит сама таль с электродвигателем и редуктором, крюковая подвеска, канатный барабан с тросом, подвесной пульт управления и концевой выключатель. Точный состав комплектующих следует уточнять в технической документации на артикул 20.02.000013.

Область применения

Данная модель оптимальна для машиностроительных и металлообрабатывающих предприятий, сборочных цехов, ремонтных мастерских, складских комплексов с тяжелыми грузами и логистических терминалов. Она эффективна в задачах, требующих частого и контролируемого перемещения габаритных станков, пресс-форм, промышленного оборудования, металлических заготовок и готовых конструкций.
