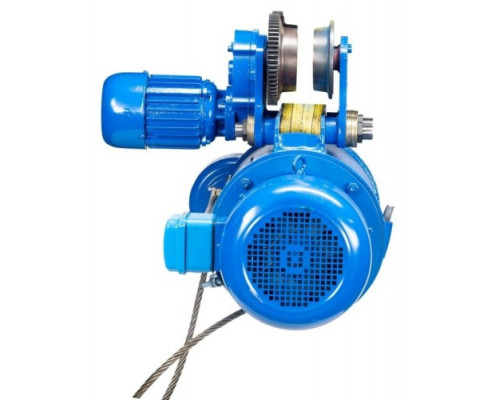

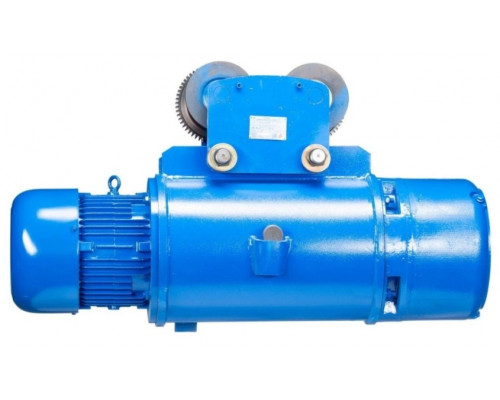

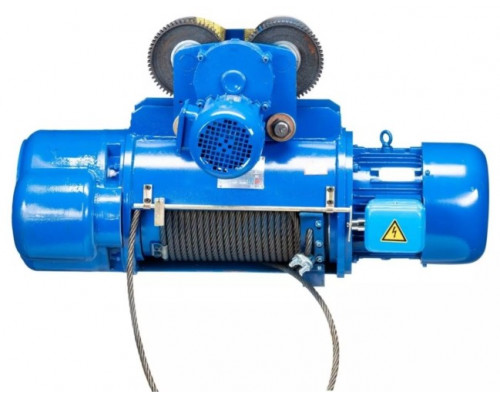

Таль электрическая ESQ RW 1031, 1 тонна, высота подъема 6 м

Электрическая канатная таль для интенсивных подъемных операций

Таль электрическая ESQ RW 1031 — это передвижная канатная модель грузоподъемностью 1 тонну, предназначенная для регулярного и надежного подъема грузов в условиях производственных цехов, складов, мастерских и строительных площадок. Ее ключевая особенность — сочетание мощного электропривода с продуманной системой безопасности, что делает ее полноценным рабочим инструментом для решения задач вертикального перемещения материалов и оборудования.

Конструкция и принцип работы

Модель ESQ RW 1031 относится к классу канатных электрических талей. В отличие от цепных аналогов, она использует стальной трос диаметром 7.4 мм, что обеспечивает высокую гибкость и долговечность тягового элемента при работе с грузами до 1 тонны. Основу привода составляет электродвигатель с коническим ротором, который напрямую связан с электромеханическим тормозом. Такая конструкция гарантирует мгновенную остановку и удержание груза при отключении питания, минимизируя риск самопроизвольного опускания.

Таль является передвижной, то есть она монтируется на специальную каретку (тележку), которая перемещается по подвесной двутавровой балке. Это значительно расширяет зону обслуживания, позволяя не только поднимать и опускать, но и транспортировать груз в горизонтальной плоскости в пределах пролета. Важно отметить, что сама балка и механизм передвижения тележки в стандартную комплектацию данной модели не входят и подбираются отдельно, исходя из конкретных условий монтажа и требуемого пролета.

Ключевые характеристики и их практическое значение

Понимание технических параметров помогает оценить, насколько данная таль соответствует вашим задачам.

• Грузоподъемность 1 тонна: Основной эксплуатационный параметр. Таль рассчитана на постоянную работу с грузами массой до 1000 кг. Важно соблюдать этот лимит, так как его превышение приводит к ускоренному износу и срабатыванию защитных систем. Указанная грузоподъемность через блок (1 т) подтверждает, что при использовании полиспастных схем (обводных блоков) номинальная нагрузка сохраняется.


• Высота подъема 6 метров: Максимальное расстояние, на которое крюковая подвеска может поднять груз от нижней точки. Этот параметр определяет высоту помещения или рабочей зоны. Для эффективной работы необходимо учитывать также габариты самого груза и высоту захватных приспособлений.


• Скорость подъема 8 м/мин: Таль имеет одну фиксированную скорость подъема и опускания — 8 метров в минуту. Это оптимальная скорость для точного позиционирования грузов средней массы в условиях стационарного производства или склада. Для задач, требующих особой точности или, наоборот, более быстрого цикла, стоит рассмотреть модели с двухскоростным двигателем или системой плавного пуска.


• Мощность двигателя 1500 Вт и напряжение 400 В: Таль питается от трехфазной сети переменного тока 400 В. Это стандартное промышленное напряжение, что подразумевает ее использование в оборудованных производственных помещениях с соответствующей электрической инфраструктурой. Подключение к бытовой сети 220 В невозможно без использования преобразователя частоты, что экономически нецелесообразно. Мощность двигателя в 1.5 кВт обеспечивает достаточный запас момента для уверенного подъема номинального груза.


• Габаритный размер 1070 мм и вес 140 кг: Эти данные важны для планирования монтажа и транспортировки. Таль имеет компактную, но массивную конструкцию, требующую надежного крепления к несущей балке. Ее вес указывает на использование прочных материалов и мощных компонентов.

Системы безопасности и управления

Безопасность эксплуатации — критически важный аспект для любого грузоподъемного оборудования. Модель ESQ RW 1031 оснащена несколькими уровнями защиты.

• Электронный ограничитель грузоподъемности: Встроенная система контролирует нагрузку на двигатель. При попытке поднять груз, масса которого превышает номинальную на 10-15%, таль автоматически блокирует операцию подъема, предотвращая перегрузку механизмов и электрооборудования.


• Концевой выключатель верхнего положения: Автоматически отключает двигатель подъема в момент, когда крюковая подвеска достигает своей верхней крайней точки. Это предотвращает наматывание троса на барабан "до упора" и его возможный обрыв, а также защищает механизм от механических повреждений.


• Электромеханический тормоз: Работает напрямую от двигателя с коническим ротором. При отключении питания тормоз замыкается автоматически, надежно фиксируя груз в текущем положении.

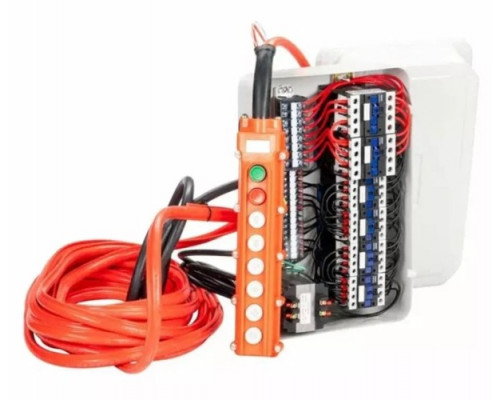

• Управление с подвесного пульта: Оператор управляет талью с помощью кнопочного пульта, соединенного гибким кабелем. Это обеспечивает удобный контроль с земли или рабочей площадки, позволяя оптимально позиционировать груз. Пульт, как правило, имеет кнопки "Вверх", "Вниз", а также кнопки управления движением тележки, если она установлена.

Области применения и ограничения

Данная таль оптимальна для использования в закрытых промышленных помещениях с трехфазной электросетью. Ее типичные сферы применения:

• Механические и сборочные цеха для подачи заготовок, узлов и оборудования.


• Складские комплексы для работы с тяжелыми грузами на упаковочных или погрузочных участках.


• Ремонтные зоны и сервисные мастерские для демонтажа и установки крупных агрегатов.


• Строительные объекты (временного характера) для подъема строительных материалов при наличии защищенного места установки и питания.

К ограничениям модели можно отнести:

• Зависимость от трехфазной сети 400В, что исключает использование на объектах без промышленного электроснабжения.


• Отсутствие регулировки скорости (односкоростной привод), что может быть недостатком для задач, требующих сверхточного монтажа.


• Необходимость отдельного подбора и монтажа подвесного пути (балки и тележки).


• Предназначена для работы в стандартных промышленных условиях. Для эксплуатации во взрывоопасных, химически агрессивных средах или под открытым небом (класс защиты IP) требуется уточнение модификации и дополнительного оснащения.

Комплектация и упаковка

Таль поставляется в собранном виде, готовом к установке на тележку. В базовую комплектацию входит сама таль с электродвигателем, барабаном с тросом, крюковой подвеской и встроенными системами защиты, а также подвесной пульт управления. Как отмечалось ранее, тележка для передвижения и рельсовый путь не входят в комплект. Упаковочные размеры (860x580x420 мм) и вес (140 кг) соответствуют габаритам самого изделия и позволяют организовать его безопасную транспортировку и разгрузку с применением соответствующей техники.
