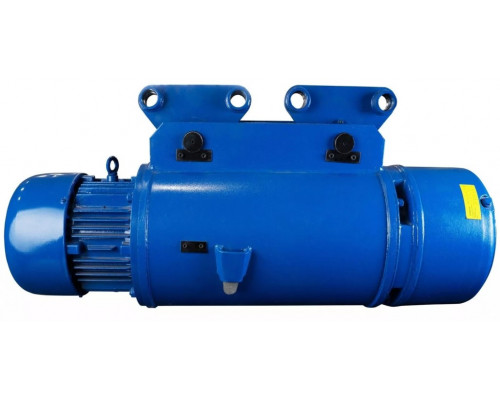

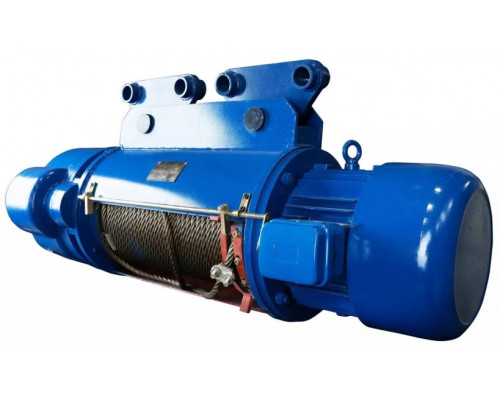

Таль электрическая ESQ RW 1053 3т 12м

Электрическая канатная таль для интенсивных работ с грузами до 3 тонн

Модель ESQ RW 1053 — это передвижная электрическая канатная таль, предназначенная для регулярного и надежного подъема тяжелых грузов в условиях производственных цехов, складов, мастерских и строительных площадок. Ее конструкция рассчитана на многократное ежедневное использование, где важны не только грузоподъемность, но и безопасность, и простота управления. Агрегат работает от промышленной трехфазной сети 400 В и способен поднимать груз массой до 3000 кг на высоту 12 метров, что делает его универсальным решением для большинства задач вертикального перемещения.

Конструкция и принцип работы

Таль относится к канатному типу, где в качестве гибкого элемента используется стальной трос диаметром 13 мм. Такое решение обеспечивает высокую прочность, износостойкость и ремонтопригодность по сравнению с цепными аналогами. Подъемный механизм приводится в действие мощным электродвигателем (4.5 кВт) с коническим ротором, который обеспечивает плавный пуск и остановку, снижая инерционные нагрузки на конструкцию. Важнейший элемент безопасности — встроенный электромеханический тормоз, который автоматически фиксирует груз при отключении питания, предотвращая его самопроизвольное опускание.

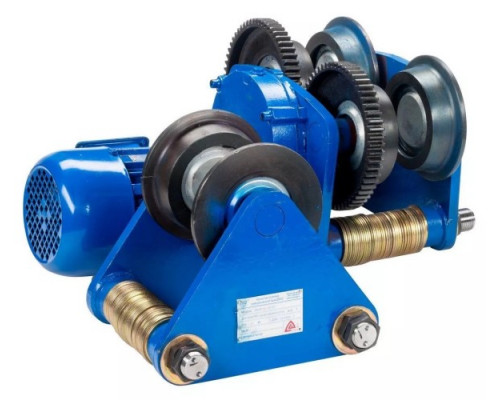

Модель является передвижной, что означает возможность ее монтажа на подвесную балку или кран-балку для перемещения груза по горизонтали в пределах рабочей зоны. Это превращает таль из простого подъемника в элемент гибкой грузоподъемной системы. Управление всеми операциями (подъем/спуск, передвижение тележки) осуществляется оператором с земли с помощью подвесного пульта управления на гибком кабеле, что обеспечивает удобный контроль и хороший обзор.

Ключевые характеристики и их практическое значение

Каждый параметр этой модели определяет ее возможности и область применения:

• Грузоподъемность 3 тонны: Таль рассчитана на работу с серьезными грузами: станками, металлоконструкциями, промышленным оборудованием, крупногабаритными партиями материалов. Указанная грузоподъемность через блок также составляет 3 тонны, что подтверждает надежность всей кинематической схемы.


• Высота подъема 12 метров: Данный параметр позволяет обслуживать многоуровневые склады, высокие цеха, выполнять монтажные работы на значительной высоте. Это определяет требования к высоте помещения, где будет установлено оборудование.


• Скорость подъема 8 м/мин: Односкоростной режим подъема (8 метров в минуту) оптимален для точного позиционирования тяжелых грузов. Высокая скорость здесь принесла бы в жертву контроль и плавность хода, что критично при работе с дорогостоящим или хрупким оборудованием.


• Напряжение питания 400 В: Устройство требует подключения к трехфазной промышленной сети 400 В 50 Гц. Это важное ограничение: использование в гаражах или небольших мастерских с однофазной сетью 220 В невозможно без применения дорогостоящих преобразователей частоты.


• Габаритный размер 1240 мм и вес 308 кг: Эти данные говорят о массивности и солидности конструкции. Монтаж и перемещение тали требуют применения соответствующей грузоподъемной техники и должны выполняться квалифицированными специалистами с учетом несущей способности строительных конструкций.

Системы безопасности и надежности

Безопасность эксплуатации является приоритетом для данной модели. Она оснащена двумя ключевыми устройствами:

• Электронный ограничитель грузоподъемности (ограничитель перегруза): Этот датчик непрерывно контролирует нагрузку на крюк. При попытке поднять груз, масса которого превышает номинальную на 10-15%, система блокирует двигатель, предотвращая аварию и защищая механизм от повреждений.


• Концевой выключатель верхнего положения: Автоматически отключает двигатель подъема, когда грузовой крюк достигает верхней предельной точки. Это предотвращает наматывание троса на барабан "до упора", что могло бы привести к его обрыву или поломке редуктора.

Надежность тали ESQ RW 1053 обеспечивается не только этими системами, но и общим качеством изготовления. Производитель заявляет о строгом контроле на всех этапах производства, что напрямую влияет на ресурс работы редуктора, долговечность электродвигателя и износостойкость троса.

Область применения и ограничения

Данная модель оптимальна для средних и крупных промышленных предприятий, логистических комплексов, ремонтных и сборочных цехов, где требуется регулярное перемещение грузов в указанном диапазоне весов. Она эффективна при погрузочно-разгрузочных работах, монтаже оборудования, внутрицеховой транспортировке.

При выборе необходимо учитывать следующие ограничения и требования:

• Требуется трехфазная сеть 400 В. Обеспечение такого подключения — обязательное условие.


• Необходимость монтажа на несущую конструкцию. Таль сама по себе — подъемный механизм. Для ее работы требуется либо стационарная консоль, либо подвесной путь (двутавровая балка), по которому будет передвигаться тележка с талью. Несущая способность этой конструкции должна быть рассчитана с учетом веса тали (308 кг), веса груза (до 3000 кг) и динамических нагрузок.


• Климатические условия. Стандартное исполнение предназначено для работы внутри отапливаемых помещений. Для эксплуатации на улице или в неотапливаемых цехах с повышенной влажностью требуется уточнение возможности поставки в соответствующем климатическом исполнении.


• Обслуживание. Как и любое грузоподъемное оборудование, таль требует регулярного технического обслуживания: проверки состояния троса, смазки механизмов, контроля работы тормозов и ограничителей.

Комплектация и упаковка

Устройство поставляется в собранном виде, готовом к монтажу на объекте. В стандартную комплектацию, как правило, входит сама таль с электродвигателем и редуктором, канатным барабаном, грузовой крюковой подвеской, кареткой (тележкой) для передвижения по балке и подвесным пультом управления. Габариты упаковки (1240x680x500 мм) соответствуют размерам самого изделия, что облегчает планирование логистики и хранения перед установкой.
