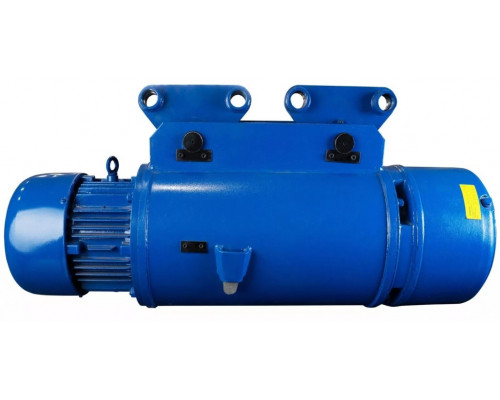

Таль электрическая ESQ RW 1063 5т 12м

Электрическая канатная таль для интенсивных работ с тяжелыми грузами

Модель ESQ RW 1063 — это передвижная электрическая канатная таль, созданная для регулярного подъема и горизонтального перемещения грузов массой до 5 тонн в условиях производственных цехов, складов, мастерских и строительных площадок. Ее конструкция рассчитана на надежную и долговечную работу в режимах средней и высокой интенсивности, где требуется сочетание значительной мощности, точного контроля и безопасности.

Конструкция и принцип работы

В основе тали лежит мощный электродвигатель с коническим ротором, который обеспечивает плавный пуск и остановку механизма. Эта конструктивная особенность минимизирует рывки и раскачивание груза, что критически важно для точного позиционирования тяжелых объектов и сохранности как самого груза, так и окружающего оборудования. Электромеханический тормоз, интегрированный в двигатель, автоматически и мгновенно фиксирует груз при отключении питания, обеспечивая базовый уровень безопасности.

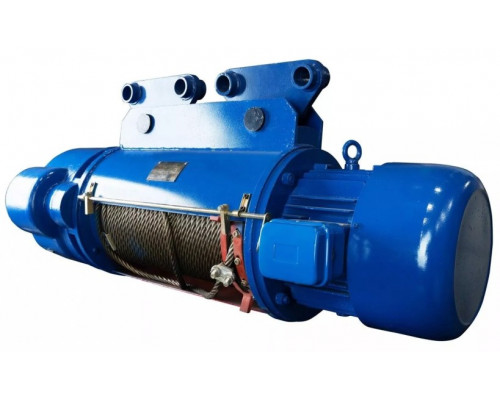

Тип «канатная» означает, что в качестве грузонесущего элемента используется стальной трос диаметром 15 мм. Такой выбор обеспечивает высокую гибкость и износостойкость по сравнению с цепными аналогами, особенно в условиях возможного воздействия абразивной пыли или умеренных загрязнений. Трос менее чувствителен к перекосу при подъеме, что упрощает эксплуатацию на протяженных участках.

Ключевые характеристики и их практическое значение

Номинальные параметры модели определяют сферу ее эффективного применения и требования к инфраструктуре.

• Грузоподъемность 5 тонн: Таль предназначена для работы с серьезными промышленными грузами — станками, металлоконструкциями, тяжелыми заготовками, промышленным оборудованием. Важно понимать, что это предельная рабочая нагрузка. Для обеспечения запаса прочности и долговечности рекомендуется планировать работы с нагрузкой примерно 80% от максимальной, то есть до 4 тонн.


• Высота подъема 12 метров: Данный параметр определяет вертикальную рабочую зону. Он подходит для большинства цеховых помещений с высотой потолков от 6 метров, позволяя поднимать груз на уровень галерей, подкрановых путей или для погрузки на высокие транспортные средства. Необходимо учитывать, что при монтаже тали на кран-балку или консоль фактическая высота подъема от пола уменьшится на габарит самой тележки и креплений.


• Скорость подъема 8 м/мин: Фиксированная, нерегулируемая скорость. Это оптимальный баланс между производительностью и точностью для грузов данного весового класса. Более высокая скорость могла бы привести к сложностям управления и раскачиванию. Для операций, требующих особо точного монтажа, необходим опытный оператор.


• Напряжение питания 400 В: Указывает на необходимость трехфазной промышленной сети 380/400 В. Подключение к бытовой сети 220 В невозможно без использования преобразователя частоты, что экономически нецелесообразно. Перед установкой требуется убедиться в наличии подходящего силового разъема и соответствии сечения кабеля мощности двигателя (7.5 кВт).


• Габаритный размер 1700 мм: Это общая строительная высота тали в подвешенном состоянии. Данный размер необходимо закладывать в расчет высоты помещения и рабочего пространства над зоной подъема, чтобы избежать столкновения с потолочными конструкциями.

Системы безопасности и управления

Безопасность при работе с пятитонными грузами является абсолютным приоритетом. Модель RW 1063 оснащена двумя ключевыми устройствами.

• Электронный ограничитель грузоподъемности: Этот датчик непрерывно контролирует нагрузку на крюк. При попытке поднять груз, масса которого превышает номинальную на 10-15%, система блокирует двигатель, предотвращая аварию и перегрузку механизмов. Это защищает не только оператора, но и сам механизм от преждевременного износа.


• Концевой выключатель верхнего положения: Автоматически отключает двигатель подъема в момент, когда грузозахватное устройство (крюк) приближается к крайнему верхнему положению. Это предотвращает так называемую «намотку на барабан», которая может привести к обрыву троса и падению груза.

Управление всеми операциями (подъем/спуск, передвижение тележки) осуществляется с подвесного пульта управления на гибком кабеле. Это дает оператору возможность выбирать оптимальную точку обзора и контролировать процесс в непосредственной близости от груза, обеспечивая точность и безопасность перемещений.

Возможности интеграции и эксплуатации

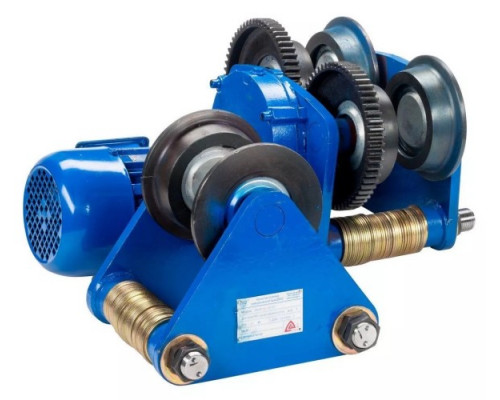

Таль является передвижной, то есть смонтирована на тележке, которая перемещается по подвесному двутавровому рельсу. Это расширяет ее функционал с простого вертикального подъема до обслуживания всей площади, над которой проложена монорельсовая дорога. Грузоподъемность через блок (5 т) указывает на возможность использования тали в составе полиспастных систем для увеличения тягового усилия или изменения направления тяги, однако это требует специальных инженерных расчетов и монтажа.

Вес оборудования 456 кг, наряду с габаритами упаковки (1400x800x550 мм), диктует требования к логистике и установке. Разгрузка и монтаж должны производиться с использованием соответствующей грузоподъемной техники (например, автокрана или вилочного погрузчика) и квалифицированным персоналом. Монтаж на рельсовый путь, подключение электросети и проверку систем безопасности должен выполнять специалист.

Ограничения и условия применения

Таль ESQ RW 1063 не предназначена для взрывоопасных сред, для подъема людей, расплавленного металла или ядовитых веществ. Ее эксплуатация в условиях агрессивной химической среды или при постоянном воздействии воды требует дополнительной защиты. Рабочий цикл — стандартный для оборудования такого класса (как правило, до 40% времени в час), для режимов работы, близких к конвейерным (ПВР 60-100%), требуются специальные исполнения. Регулярное техническое обслуживание, включающее визуальный осмотр троса, проверку тормозов и электрических соединений, является обязательным условием для безопасной и длительной эксплуатации.
