Таль электрическая цепная TOR ТЭЦП 0,5 т 24 м 380В

Электрическая цепная таль с приводной тележкой для перемещения грузов по цеху

Таль электрическая цепная TOR ТЭЦП (HHBD0.5-01T) — это стационарный подъемно-транспортный модуль для интенсивной работы на производстве, в сборочных цехах, на складах и в ремонтных зонах. Модель объединяет в одном корпусе цепную таль грузоподъемностью 500 кг и тележку с электроприводом для перемещения вдоль подкрановой балки. Это превращает устройство в компактный мостовой кран, способный обслуживать всю площадь под балкой, обеспечивая точное позиционирование груза как по высоте, так и по горизонтали.

Конструкция и принцип работы

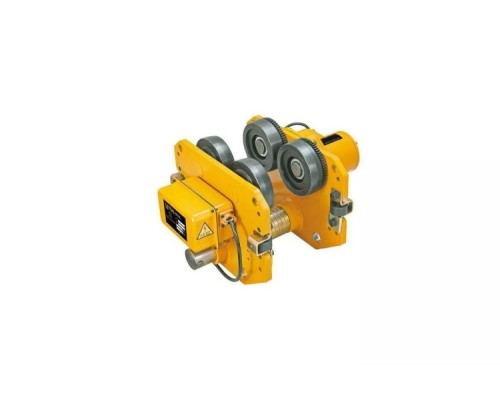

Оборудование предназначено для монтажа на стандартную двутавровую балку, которая выступает в роли рельсового пути. Ширина полок балки должна находиться в диапазоне от 100 до 178 мм — это критически важный параметр для совместимости. Тележка с электродвигателем перемещает весь узел вдоль балки, а отдельный мотор-редуктор в корпусе тали отвечает за подъем и опускание груза с помощью прочной калиброванной цепи. Такая схема разделения приводов позволяет независимо и плавно управлять обоими движениями с проводного пульта.

Ключевой особенностью конструкции является литейно-цилиндрический редуктор. Он обеспечивает высокий крутящий момент, плавный ход и повышенную надежность при циклических нагрузках по сравнению с редукторами иного типа. Отсутствие люфтов в системе подвеса и привода минимизирует раскачивание груза, что особенно важно при работе с хрупкими или требующими точной установки деталями.

Технические возможности и параметры в практике

Номинальная грузоподъемность в 0,5 тонны (500 кг) определяет сферу применения: это перемещение станковых узлов, металлических заготовок, комплектов материалов, готовой продукции в упаковке, тяжелого инструмента. Важно понимать, что это не бытовая лебедка, а промышленное оборудование, рассчитанное на регулярное использование в рабочих циклах.

• Высота подъема 24 метра: Полезная вертикальная дистанция, на которую можно поднять груз от точки захвата до верхнего крайнего положения крюка. Данный параметр указывает на возможность работы в высоких цехах, складских ангарах или при монтаже конструкций. Длина грузовой цепи соответствует этой высоте.


• Скорость подъема 2.2 м/мин: Это рабочая, а не максимальная скорость. Она постоянна и не регулируется. Такая скорость считается умеренной и безопасной для точного позиционирования грузов средней массы, исключая резкие движения.


• Напряжение питания 400 В: Оборудование рассчитано на подключение к трехфазной промышленной сети 380/400 В. Это накладывает требование к инфраструктуре: необходима соответствующая силовая линия и квалифицированный электромонтаж. Для бытовой сети 220 В данная модель не подходит.


• Мощность 400 Вт: Суммарная электрическая мощность приводов подъема и передвижения. Относительно невысокое потребление при такой грузоподъемности достигается за счет эффективного редуктора и оптимального подбора двигателей.

Эксплуатационные особенности и безопасность

Модель спроектирована для упрощения обслуживания в промышленных условиях. Цепь является расходным элементом, и ее конструкция позволяет производить быструю замену при износе без сложной разборки всего механизма. Для безопасности оператора и сохранности оборудования встроен надежный ограничитель высоты подъема, автоматически отключающий привод при достижении крюком верхнего предельного положения.

Пульт управления выполнен в виде подвесной кнопочной станции. Кабель пульта усилен несущим тросом, что предотвращает его обрыв или перетирание при частых перемещениях и случайных зацепах. Общий вес тали в сборе составляет 125 кг, что подразумевает необходимость использования грузоподъемной техники для ее первоначального монтажа на балку. Габаритный размер по высоте (980 мм) важен для расчета необходимого свободного пространства под балкой.

Комплектность и монтаж

Устройство поставляется в собранном виде, готовом к установке на подготовленную двутавровую балку. В комплектацию входит сама таль с приводной тележкой, грузовая цепь, крюковая подвеска и пульт управления. Для монтажа требуется обеспечить соответствие ширины полки балки заявленному диапазону (100-178 мм), надежно закрепить концевые упоры балки (ограничители хода тележки) и подвести трехфазное электропитание с заземлением. Работы должны выполняться в соответствии с инструкцией и правилами безопасности для подъемных механизмов.
