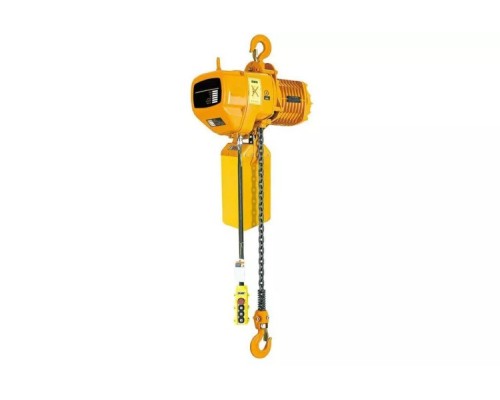

Таль электрическая цепная TOR ТЭЦС 1 т 24 м 380В

Электрическая цепная таль для стационарного монтажа

Таль электрическая цепная TOR ТЭЦС стационарная — это профессиональное подъёмное устройство, предназначенное для интенсивной работы на фиксированной точке. Модель HHBD01-01 с грузоподъёмностью 1 тонна и высотой подъёма 24 метра создана для выполнения однотипных подъёмно-транспортных операций в условиях цеха, сборочного участка, склада или производственной линии. Её стационарное исполнение означает, что таль монтируется на консольную или опорную балку и работает в строго заданной вертикальной плоскости, обеспечивая надёжность и предсказуемость при ежедневной эксплуатации.

Конструкция и принцип работы

В основе тали лежит цепной механизм, где в качестве гибкого органа используется высокопрочная калиброванная цепь. Электропривод мощностью 750 Вт обеспечивает плавный и контролируемый подъём грузов. Ключевой особенностью стационарной модели является её фиксированное положение. Она не перемещается по подвесному пути, как каретка, а жёстко закрепляется на несущей конструкции. Это упрощает кинематику, снижает количество подвижных элементов и повышает общую надёжность системы для задач, где груз необходимо поднимать и опускать в одной и той же точке.

Конструкция исключает эффект смещения и раскачивания груза при подъёме, что критически важно для точного позиционирования, работы с хрупкими изделиями или при сборке. Цепь можно собирать в специальном контейнере, что делает оборудование компактным и предотвращает её запутывание.

Технические параметры и их практическое значение

Каждая характеристика этой модели определяет её возможности и границы применения.

• Грузоподъёмность 1,0 т (1000 кг): Указывает на максимальную массу полезного груза, который таль может безопасно поднимать. При расчётах необходимо учитывать вес строп, захватов или тары.


• Высота подъёма 24 м: Определяет максимальное расстояние по вертикали от крюка в нижнем положении до крюка в верхнем. Это важный параметр для высоких помещений, цехов или строительных объектов.


• Скорость подъёма 2,7 м/мин: Фиксированная скорость обеспечивает стабильный темп работы. Она оптимальна для контролируемого перемещения грузов, где высокая скорость не является приоритетом, а важны точность и безопасность.


• Напряжение питания 400 В (3-фазное, 380B): Оборудование предназначено для подключения к промышленной трёхфазной сети 380В. Это накладывает требование к наличию соответствующей электрической инфраструктуры на объекте.


• Мощность двигателя 750 Вт: Достаточная мощность для уверенной работы с номинальной нагрузкой, обеспечивая запас производительности и долгий срок службы.


• Габаритные размеры (1030 мм): Относится к размеру самой тали по длине, что важно для планирования монтажного пространства.


• Вес тали 179 кг: Значительная масса подчёркивает использование прочных материалов и конструктивную устойчивость, но требует ответственного подхода к монтажу на несущую балку или консоль.


• Ширина балки (min 100 мм / max 178 мм): Критически важный параметр для монтажа. Он определяет диапазон ширины полки двутавровой балки (или аналогичной несущей конструкции), на которую может быть установлена таль. Несоответствие приведёт к невозможности корректной установки.

Сфера применения и типовые задачи

Данная модель эффективна там, где требуется регулярно поднимать и опускать грузы в фиксированной рабочей зоне.

• Производственные цеха: Для установки заготовок на станки, обслуживания сборочных конвейеров, перемещения узлов и агрегатов.


• Складские и логистические комплексы: Для разгрузки/погрузки в определённой точке, перекладки товаров на поддоны, работы с упаковочными линиями.


• Ремонтные зоны и мастерские: Для демонтажа и монтажа двигателей, крупных агрегатов в автосервисах или ремонтных цехах.


• Строительные объекты: Может использоваться для подачи материалов на этаж при стационарном монтаже на перекрытии или строительной ферме.

Особенности монтажа и эксплуатации

Стационарный монтаж требует предварительного проектирования. Необходимо убедиться, что несущая конструкция (балка, ферма, перекрытие) выдержит вес тали (179 кг) плюс динамические нагрузки от поднимаемого груза. Обязательно соблюдение диапазона ширины балки (100-178 мм). Подключение должен выполнять квалифицированный электрик к трёхфазной сети с соответствующими защитными устройствами (автоматами, УЗО).

Обслуживание упрощено благодаря модульной конструкции и доступности узлов. Калиброванная цепь является расходным элементом и подлежит периодической проверке на износ, а при необходимости — относительно быстрой замене. В стандартную комплектацию, как правило, входит крюковая подвеска, цепь и пульт управления. Дополнительные опции, такие как частотный преобразователь для плавного пуска или дистанционный пульт, могут поставляться отдельно.

Ограничения и важные замечания

Данная таль не предназначена для горизонтального перемещения грузов — только для вертикального подъёма/опускания. Для организации перемещения по площади потребуется дополнительная тележка (которая совместима с данной моделью) и соответствующие подвесные пути. Работа возможна только при наличии трёхфазного электропитания 380В. Оборудование рассчитано на работу в стандартных промышленных условиях; для агрессивных сред (повышенная влажность, химически активные пары) требуется исполнение с соответствующей защитой. Перед вводом в эксплуатацию обязательна проверка и регистрация в органах технадзора (для РФ), так как таль является грузоподъёмным механизмом.
