Электрическая цепная таль для точных и интенсивных подъемных операций

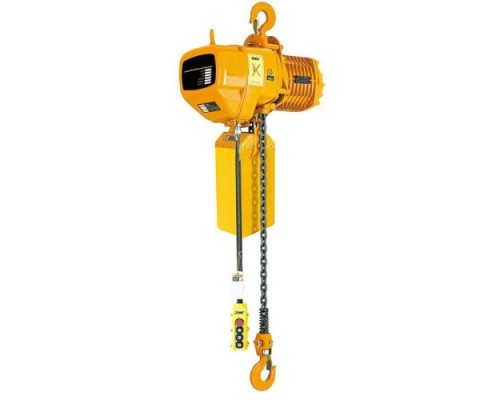

Модель TOR ТЭЦС (HHBD0.5-01) представляет собой стационарную электрическую цепную таль, предназначенную для циклической вертикальной работы с грузами в условиях цехов, мастерских, на производственных участках и малых складах. Её ключевая особенность — сочетание компактных размеров с надежной конструкцией, рассчитанной на продолжительную работу с частыми циклами подъема и опускания. Устройство функционирует от стандартной трехфазной сети 400 В, что делает его совместимым с большинством промышленных электросетей.
Конструкция и принцип работы
Таль относится к цепному типу, где в качестве гибкого органа используется высокопрочная калиброванная цепь. В отличие от канатных моделей, цепь менее подвержена перетиранию и деформации при контакте с балкой, что повышает общий ресурс системы. Механизм подъема приводится в действие электродвигателем мощностью 400 Вт, который через редуктор передает усилие на цепную звездочку. Конструкция стационарная, то есть таль жестко крепится к несущей конструкции (балке, консоли) и не имеет собственного механизма для горизонтального перемещения. Это упрощает устройство, снижает его стоимость и повышает надежность за счет меньшего количества подвижных узлов.
Важный аспект — выверенная геометрия механизма, которая минимизирует раскачивание груза во время подъема. Это обеспечивает точное позиционирование и безопасность, особенно при работе с хрупкими или габаритными предметами. Цепь может собираться в компактный пакет, что уменьшает габаритную длину устройства в нерабочем состоянии и позволяет эффективно использовать пространство под потолком.
Расшифровка ключевых технических параметров
Номинальная грузоподъемность модели составляет 500 кг (0,5 т). Это основной параметр, который нельзя превышать. Он определяет сферу применения: подъем станковых узлов, двигателей, металлических заготовок, упакованной продукции, строительных материалов в рамках указанной массы.
Высота подъема — 6 метров. Это максимальное расстояние по вертикали, на которое крюковая подвеска может отойти от точки крепления тали. Данного значения достаточно для работы в помещениях со стандартной высотой потолков, в проемах ворот или на технологических линиях.
Скорость подъема постоянна и равна 2.2 м/мин. Такая скорость является оптимальной для выполнения точных монтажных и погрузочных работ, когда важна аккуратность, а не быстрота. Она позволяет оператору уверенно контролировать процесс.
Напряжение питания — трехфазное 400 В, 50 Гц. Это критически важный момент для подключения: модель не предназначена для работы от бытовой однофазной сети 220В. Для её эксплуатации необходимо наличие промышленной трехфазной линии с соответствующими защитными устройствами (автоматами, УЗО).
Габаритный размер (длина корпуса) — 920 мм. Устройство достаточно компактно для своей мощности. Ширина захвата для крепления (пролет балки) составляет от 100 до 178 мм. Это означает, что несущая двутавровая балка, к которой будет монтироваться таль, должна иметь ширину полки в этих пределах для надежной установки.
Область практического применения
Данная модель эффективна в средах, где требуется регулярное, но не конвейерное вертикальное перемещение грузов средней массы. Её типичные точки установки:
- Слесарные и сборочные участки мелкосерийного производства.
- Ремонтные зоны и сервисные мастерские (для подъема агрегатов автомобилей, станков).
- Складские помещения с поштучным или паллетным хранением товаров.
- Небольшие строительные объекты для подачи материалов на этаж.
- Индивидуальные мастерские и гаражи, оборудованные трехфазным вводом.
Таль не является тельфером (передвижной талью), поэтому её рабочая зона ограничена проекцией точки крепления. Для расширения зоны обслуживания требуется монтаж на дополнительную тележку (кошку), которая перемещается по подвесному рельсовому пути, но это отдельное решение, не входящее в комплектацию данной стационарной модели.
Эксплуатационные особенности и обслуживание
Монтаж требует ответственного подхода: крепление должно осуществляться к несущей конструкции, рассчитанной на вес тали (162 кг) плюс динамические нагрузки от поднимаемого груза с запасом. Обязательно наличие квалифицированного электроподключения с заземлением.
Конструкция упрощает техническое обслуживание. Ключевой расходный элемент — подъемная цепь. Благодаря модульной конструкции её изношенные секции или вся цепь могут быть заменены относительно быстро, без сложной разборки всего механизма. Рекомендуется проводить регулярный визуальный осмотр цепи на предмет деформаций и износа, а также смазку трущихся узлов в соответствии с руководством по эксплуатации.
Управление осуществляется с помощью кнопочного пульта, подвешенного на гибком кабеле. Это дает оператору возможность находиться в удобной и безопасной зоне для контроля груза. В конструкции предусмотрены стандартные средства защиты: тепловая защита двигателя, ограничитель верхнего положения груза (концевой выключатель).
Комплектность и транспортировка
Устройство поставляется в собранном виде, готовом к монтажу. В базовую комплектацию входит сама таль с электродвигателем, редуктором и крюковой подвеской, а также кнопочный пульт управления. Крепежные элементы для монтажа на балку, как правило, также присутствуют. Для уточнения полной комплектации следует сверяться с заводской спецификацией.
Габариты упаковки (320x520x360 мм) и её вес (70 кг) существенно меньше веса самого изделия. Это указывает на то, что таль поставляется частично разобранной (возможно, со снятой цепью или в разобранной подвеске), что облегчает транспортировку и погрузочно-разгрузочные работы. После распаковки потребуется сборка и монтаж в соответствии с инструкцией.
Характеристики
Габариты и вес
