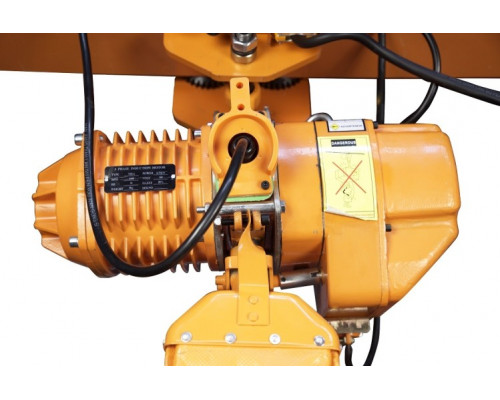

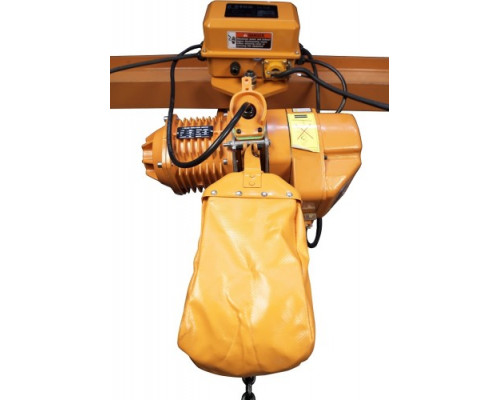

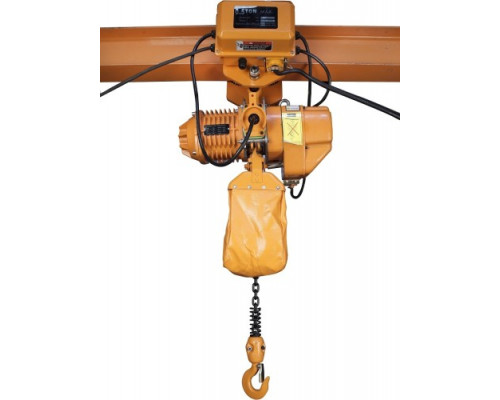

Электрическая цепная таль для стационарного монтажа
Модель TOR ТЭЦС (HHBD05-02) — это стационарная электрическая цепная таль грузоподъемностью 5 тонн, предназначенная для интенсивной работы на фиксированной точке. Её ключевая задача — обеспечить надежный вертикальный подъем и опускание тяжелых грузов в условиях производственных цехов, сборочных линий, ремонтных зон или складских комплексов. В отличие от передвижных моделей, она монтируется стационарно, что обеспечивает максимальную стабильность и простоту конструкции для частых цикличных операций на одном месте.
Конструкция и принцип работы
Таль относится к цепному типу, где в качестве гибкого органа используется высокопрочная калиброванная цепь. Электромеханический привод с двигателем мощностью 750 Вт обеспечивает плавный и контролируемый подъем. Стационарное исполнение означает, что корпус тали жестко крепится к несущей конструкции (балке, ферме, консоли), и перемещение груза происходит строго по вертикали. Это исключает необходимость в тележке и рельсовом пути, упрощая монтаж и снижая общую стоимость системы. Конструкция разработана для минимизации раскачивания груза, что важно для точного позиционирования и безопасности.
Ключевые параметры и их практическое значение
Грузоподъемность 5 тонн определяет сферу применения тали для работы с тяжелым промышленным оборудованием, металлоконструкциями, крупногабаритными станками или партиями материалов. Высота (длина) подъема в 12 метров позволяет обслуживать объекты в помещениях с высокими потолками или осуществлять подъем с глубоких площадок. Важно учесть, что этот параметр фиксирован и определяется длиной цепи. Скорость подъема составляет 2.7 м/мин как на подъеме, так и на спуске. Эта скорость оптимальна для точного и безопасного маневрирования тяжелыми грузами, где важнее контроль, чем быстрота.
Напряжение питания 400 В (трехфазное) указывает на промышленное назначение оборудования. Подключение возможно только к сети 380В, что является критическим требованием при организации рабочего места. Габаритная высота тали в 1030 мм и вес в 189 кг требуют ответственного подхода к монтажу: несущая конструкция должна выдерживать не только вес груза, но и собственный вес тали с запасом.
Особенности и эксплуатационные преимущества
- Цепной механизм: Цепь более устойчива к повреждениям, перегибам и абразивному износу в сравнении с тросом, особенно в условиях цеховой среды. Возможность сборки цепи (укорочения) облегчает хранение и транспортировку оборудования до места монтажа.
- Простота обслуживания: Конструкция предусматривает возможность быстрой замены цепи или ее звеньев в случае износа, что минимизирует время простоя.
- Стабильность груза: Благодаря выверенной кинематической схеме и стационарной установке, груз не имеет тенденции к неконтролируемому смещению или вращению при подъеме/спуске.
- Компактность: Относительно небольшие габариты корпуса позволяют интегрировать таль в существующие технологические линии без масштабной реконструкции пространства.
Ограничения и требования к установке
Данная модель не предназначена для горизонтального перемещения грузов по подкрановому пути. Её функция — строго вертикальный подъем. Это основное ограничение, определяющее сферу применения. При выборе необходимо заранее определить и подготовить точку крепления. Ширина опорной балки, к которой может крепиться таль, должна находиться в диапазоне от 100 до 178 мм. Несущая способность балки должна соответствовать полной нагрузке. Обязательно требуется наличие квалифицированного электромонтажа для подключения к трехфазной сети 380В с соответствующими аппаратами защиты (автоматы, контакторы). Эксплуатация требует периодического технического обслуживания в соответствии с руководством.
Комплектность и упаковка
Оборудование поставляется в собранном виде, готовое к монтажу. В комплектацию, как правило, входят сам подъемный механизм, грузовая цепь длиной 12 метров, крюковая подвеска и пульт управления. Для крепления к балке необходимы соответствующие болты, которые могут не входить в комплект и должны подбираться под конкретную опорную конструкцию. Габариты упаковки (610x495x350 мм) и вес (179 кг) указывают на необходимость использования грузоподъемной техники для разгрузки и перемещения тали к месту установки.
Область рационального применения
Таль TOR ТЭЦС 5т 12м оптимальна для организации стационарных постов подъема на предприятиях металлообработки, машиностроения, в литейных и ремонтных цехах, на складах металлопроката или тяжелых комплектующих. Она эффективна в ситуациях, где требуется регулярно поднимать грузы близкого к максимальному веса на фиксированной точке: например, для загрузки станка, снятия тяжелой оснастки или перемещения продукции между уровнями технологической линии. Для задач, требующих перемещения груза по площади, следует рассматривать передвижные модели талей или полноценные кран-балки.
Характеристики
Габариты и вес
