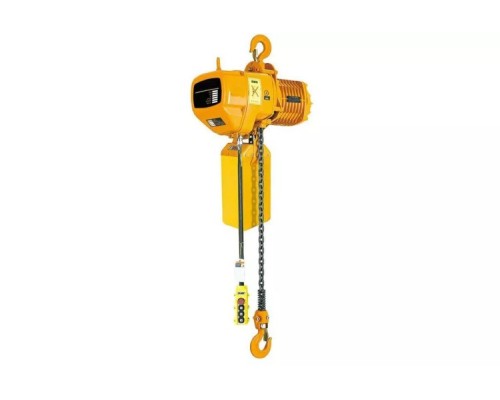

Стационарная электрическая цепная таль для интенсивных подъемных операций
Модель TOR ТЭЦС (HHBD05-02) представляет собой профессиональное стационарное подъемное устройство, рассчитанное на постоянную работу с грузами до 5 тонн. Её конструкция и параметры ориентированы на задачи, где требуется надежное вертикальное перемещение тяжестей на фиксированной точке без необходимости перемещения самой тали по цеху. Это решение для организации стационарных постов подъема на производственных линиях, в сборочных цехах, на складах металлоконструкций или в ремонтных зонах.
Конструкция и принцип работы стационарной тали
В отличие от передвижных моделей, эта таль жестко крепится к несущей конструкции — балке перекрытия, консоли или специальной подвесной системе. Она работает исключительно в вертикальной плоскости, обеспечивая подъем и опускание груза строго под точкой крепления. Такая схема упрощает монтаж и снижает общую стоимость системы, если горизонтальное перемещение не требуется. Электромеханический привод с использованием прочной калиброванной цепи гарантирует стабильность и безопасность подъема.
Расшифровка ключевых технических параметров и их практическое значение
Номинальная грузоподъемность в 5 тонн определяет сферу применения тали для работы с тяжелым промышленным оборудованием, металлическими заготовками, крупногабаритными узлами или контейнерами. Важно понимать, что это максимальная эксплуатационная нагрузка, и для обеспечения долговечности рекомендуется работать с нагрузкой, составляющей 70-80% от этого значения.
Высота подъема 24 метра — это максимальное расстояние от крюка в нижнем положении до точки его подъема. Данный параметр критически важен для высоких цехов, складов или строительных объектов. Он позволяет поднимать груз на уровень второго или третьего яруса стеллажей, обслуживать высокое технологическое оборудование или выполнять монтажные работы.
Односкоростной режим подъема со скоростью 3.3 м/мин оптимален для точного позиционирования тяжелых грузов. Относительно невысокая скорость минимизирует раскачивание, что повышает безопасность и удобство при стыковке, установке или погрузке. Для трехфазной сети 400В требуется соответствующая промышленная электросеть. Мощность двигателя 400 Вт свидетельствует об энергоэффективности модели при работе с номинальными нагрузками.
Особенности эксплуатации и монтажа
Монтаж стационарной тали требует ответственного подхода. Необходимо обеспечить надежное крепление к несущей конструкции, чья грузоподъемность должна значительно превышать 5 тонн с учетом динамических нагрузок. Ширина балки, к которой может крепиться таль, варьируется от 82 до 178 мм, что предоставляет гибкость при выборе опоры.
Конструкция с цепным полиспастом обладает рядом эксплуатационных преимуществ. Цепь, в отличие от троса, менее подвержена повреждениям при случайных перегибах или контакте с острыми кромками груза. Также предусмотрена возможность быстрой замены цепи в случае износа, что упрощает обслуживание и сокращает время простоя оборудования.
- Компактность хранения цепи: цепь можно собрать, что уменьшает занимаемое пространство под точкой подвеса.
- Стабильность груза: выверенная кинематика подъемного механизма предотвращает неконтролируемое вращение или смещение груза при подъеме, что важно для сохранности хрупких или ответственных изделий.
- Вес самого устройства: масса тали 109 кг указывает на необходимость использования грузоподъемной техники для её первоначального монтажа на высоте.
Габариты, комплектация и транспортировка
Габаритный размер тали 860 мм определяет её компактность в рабочем положении. Упаковочные размеры (610x695x350 мм) и вес в упаковке 199 кг соответствуют габаритам крупногабаритного промышленного оборудования. Транспортировка и разгрузка должны производиться с соответствующей техникой. В базовую комплектацию, как правило, входит сама таль, цепь, крюковая подвеска и пульт управления. Точный состав комплектности необходимо уточнять в технической документации к конкретной модели HHBD05-02.
Рекомендуемые области применения
Данная модель эффективна на объектах, где подъемные операции локализованы в одной точке. Это могут быть:
- Посты загрузки/разгрузки станков с ЧПУ или прессов.
- Стационарные позиции для сборки крупных агрегатов.
- Складирование тяжелых материалов в выделенной зоне.
- Ремонтные цеха для демонтажа и установки тяжелых узлов техники.
- Производственные линии с необходимостью вертикального перемещения продукции между этапами обработки.
Выбор именно стационарной модели оправдан при четко определенном месте работ. Если в будущем возможна потребность в перемещении тали по цеху, следует рассмотреть вариант с кареткой и подвесом на крановую балку.
