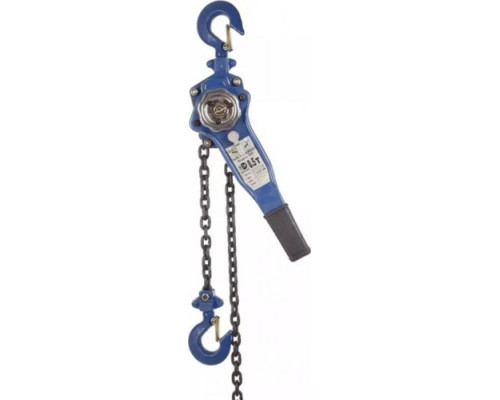

Таль рычажная TOR ТРР 1048560 ручная

Таль рычажная TOR ТРР: Независимость от электросети для подъема до 3 тонн

Таль рычажная TOR ТРР 1048560 — это полностью механический грузоподъемный аппарат, который превращает мускульную силу оператора в контролируемое усилие для подъема, фиксации и точного позиционирования тяжестей. Модель с грузоподъемностью 3 тонны и высотой подъема 9 метров рассчитана на интенсивное профессиональное использование в условиях, где нет доступа к электричеству или его подключение нецелесообразно. Ее ключевая ценность — автономность и надежность в любом месте, от производственного цеха до удаленной строительной площадки.

Конструкция и принцип работы

В основе тали лежит храповой механизм (тип HSH), который обеспечивает подъем груза и его безопасную фиксацию в любой точке. Оператор, качая рукоятку длиной 415 мм, приводит в движение систему шестерен, плавно перемещая грузовую цепь. Храповик не позволяет цепи проскальзывать в обратном направлении, надежно удерживая нагрузку даже при прекращении усилия. Это делает процесс подъема дискретным и полностью контролируемым, позволяя точно выставить груз на нужной высоте.

Корпус и механизмы изготовлены для высоких нагрузок. Особое внимание уделено элементам, непосредственно контактирующим с грузом: крюк из термообработанной стали имеет предохранительный замок, предотвращающий самопроизвольное соскальзывание строп или такелажа. Грузовая цепь диаметром 10 мм выполнена из легированной термообработанной стали, что обеспечивает высокую стойкость к износу, растяжению и ударным нагрузкам. Полная длина цепи 9.3 метра дает полезную высоту подъема 9 метров, учитывая конструктивные элементы самой тали.

Ключевые параметры и их практическое значение

• Грузоподъемность 3 тонны (3000 кг): Позволяет работать с тяжелым оборудованием (двигатели, станки, пресс-формы), строительными конструкциями, емкостями. Важно понимать, что это предельная нагрузка для вертикального подъема. При горизонтальном перемещении (перетаскивании) груза по балке допустимая нагрузка может быть ниже из-за возникающих боковых усилий.


• Высота подъема 9 метров: Значительный рабочий ход, который делает таль применимой в складских помещениях с высокими стеллажами, в ремонтных зонах с подъемными гаражными воротами, на небольших строительных объектах. Это параметр полезного перемещения крюка, а не общей длины цепи.


• Минимальное расстояние между крюками 480 мм: Критичный размер для монтажа. Такое расстояние определяет минимальную высоту точки подвеса тали (за верхний крюк) над грузом. Если пространство под балкой или консолью ограничено, этот параметр будет лимитирующим фактором.


• Рабочая температура от -10°C до +50°C: Оборудование может использоваться в неотапливаемых мастерских, ангарах или на открытом воздухе в теплое время года. При температурах ниже -10°C требуется осторожность: смазка в механизме может загустеть, а металл стать более хрупким.


• Вес тали 36 кг: С одной стороны, это свидетельство массивности и использования прочных материалов. С другой — требует продуманного подхода к первичному монтажу на балку, так как поднять и закрепить устройство в одиночку может быть затруднительно.

Сферы применения и типичные задачи

Эта рычажная таль решает задачи, где нужна мобильность, безопасность и независимость от источников энергии.

• Автосервисы и СТО: Подъем двигателей, КПП, мостов, кузовных панелей. Незаменима при работе в смотровой яме или в тесном боксе, где электрическая таль с подвесом на тележке не помещается.


• Склады и малые производства: Разгрузка станков, перемещение тяжелой продукции, обслуживание оборудования. Подходит для работы на консольных или стационарных балках.


• Строительство и монтаж: Установка ферм, бетонных элементов, оконных блоков на объектах без централизованного энергоснабжения.


• Коммунальное и аварийно-спасательное хозяйство: Подъем техники из котлованов, перемещение тяжелых элементов при ремонте сетей.


• Частные мастерские и фермы: Для эпизодических работ с тяжестями: подъем культиваторов, мини-тракторов, стройматериалов.

Особенности эксплуатации и ограничения

Рычажная таль TOR ТРР — инструмент для ответственного использования, требующий соблюдения правил.

• Требуется точка подвеса: Для работы необходимо надежно закрепить верхний крюк тали на балке, консоли, траверсе или специальной опоре. Несущая способность точки подвеса должна с запасом превышать 3 тонны. Для горизонтального перемещения груза потребуется тележка, совместимая с профилем вашей балки и весом тали с грузом.


• Ручной привод: Подъем груза близкого к максимальному веса требует значительных физических усилий оператора. Скорость подъема невысока и зависит от частоты качания рукоятки.


• Одна грузовая цепь: Конструкция с одной цепью (1/1) определяет сравнительно компактные размеры, но требует большего усилия на рукоятке по сравнению с двухцепными талями (с полиспастом), где усилие меньше, но скорость подъема ниже.


• Безопасность: Запрещено находиться под поднимаемым грузом. Нельзя использовать таль для подъема людей. Перед каждым использованием необходимо проверять целостность цепи, крюков и работу тормозного механизма. Не превышать указанную грузоподъемность.


• Обслуживание: Механизм требует периодической очистки от загрязнений и смазки трущихся частей в соответствии с инструкцией производителя для поддержания плавности хода и долговечности.

Комплектность и соответствие стандартам

Таль поставляется в готовом к монтажу виде, с установленной грузовой цепью длиной 9.3 м. В комплект входят два крюка (верхний для подвеса, нижний для груза) с предохранительными замками. Устройство соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждает его пригодность для профессионального использования на территории ЕАЭС. Габариты упаковки (550x210x160 мм) соответствуют размерам самой тали в транспортном положении.
