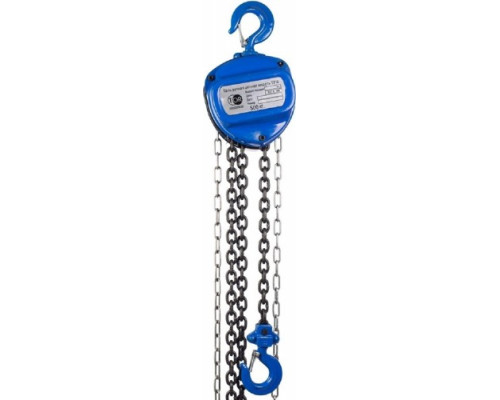

Таль цепная ручная шестеренная TOR ТРШ C 1ТХ9М 1 т

Таль цепная TOR ТРШ C 1ТХ9М: надежный механический помощник для подъема грузов

Таль ручная шестеренная TOR ТРШ C 1ТХ9М (артикул 1048495) — это классический и проверенный временем механизм для вертикального перемещения грузов в условиях, где нет доступа к электричеству или требуется особая надежность и автономность. Модель G в линейке ТРШ C заслужила репутацию одного из самых выносливых и неприхотливых решений для складов, производственных цехов, строительных площадок и монтажных работ. Ее конструкция основана на шестеренчатом механизме, который преобразует усилие оператора на тяговую цепь в мощное подъемное усилие на грузовой цепи, обеспечивая точное позиционирование и безопасную фиксацию.

Конструкция и принцип работы механизма

Сердце тали — шестеренчатая передача, заключенная в прочный корпус из высококачественного чугуна. Эта конструкция обеспечивает высокий КПД и плавный ход даже под полной нагрузкой. Ключевым элементом безопасности является встроенный автоматический дисковый тормоз. Он срабатывает мгновенно, как только оператор прекращает тянуть цепь, надежно фиксируя груз на любой высоте без проскальзывания. Это исключает самопроизвольное опускание и обеспечивает полный контроль над процессом.

Модель оснащена двумя цепями: грузовой (нижней) и тяговой (верхней, бесконечной). Грузовая цепь с диаметром звена 6 мм изготовлена из калиброванной стали, что гарантирует высокую износостойкость. Тяговая цепь позволяет оператору прикладывать усилие, стоя в удобной и безопасной зоне, а не непосредственно под грузом. Все трущиеся детали механизма требуют периодической смазки, что является основной процедурой технического обслуживания наряду с очисткой от производственной пыли и загрязнений.

Расшифровка параметров и их практическое значение

Маркировка 1ТХ9М четко указывает на ключевые возможности модели. Параметр «1Т» означает грузоподъемность в 1 тонну (1000 кг). Важно понимать, что конструкция тали рассчитана с четырехкратным запасом прочности, что обеспечивает ее долговечность и надежность при работе с номинальными нагрузками. «9М» указывает на высоту подъема груза в 9 метров. Это расстояние от верхнего крюка (подвеса) до нижнего крюка в его крайнем нижнем положении.

• Длина цепи (9 м): Этот параметр напрямую связан с высотой подъема. Цепь имеет фиксированную длину, что определяет максимальную дистанцию, на которую можно поднять груз от земли. Для работы на меньших высотах цепь будет свободно свисать.


• Минимальное расстояние между крючками (306 мм): Это критически важный размер при планировании монтажа. Он показывает, насколько близко можно свести верхний и нижний крюк. От этого зависит минимальная требуемая высота помещения или балки для подвеса тали. Если расстояние от точки крепления до верха груза меньше 306 мм, таль установить не получится.


• Количество цепей (2): Одна цепь — грузовая, на которую непосредственно подвешивается груз. Вторая — тяговая (бесконечная), приводящая механизм в действие. Такая схема обеспечивает безопасность и удобство работы.


• Вес тали (21.1 кг): Значительная масса обусловлена использованием массивного чугунного корпуса и стальных компонентов, что является залогом прочности. Этот вес необходимо учитывать при выборе опорной конструкции (балки, тележки, консоли), на которую будет подвешиваться сама таль.

Области применения и типовые задачи

Данная модель оптимальна для периодических или регулярных подъемно-транспортных операций с грузами до 1 тонны. Ее главное преимущество — полная независимость от источников энергии. Она незаменима:

• В качестве стационарного подъемника на малых производствах, в ремонтных зонах, автомастерских для подъема агрегатов, станков, материалов.


• На строительных площадках для монтажа конструкций, подачи строительных смесей или оборудования на этажи.


• На складах для разгрузки или перестановки тяжелых единиц товара, когда использование электрических тельферов нецелесообразно.


• В мобильных условиях, например, в составе переносной кран-балки или при работе «в поле».

Таль рассчитана на работу в температурном диапазоне от -20°C до +40°C, что позволяет использовать ее в неотапливаемых цехах и ангарах большую часть года.

Особенности эксплуатации и ограничения

При выборе и использовании тали TOR ТРШ C 1ТХ9М необходимо учитывать несколько важных моментов.

Во-первых, это ручной привод. Подъем груза в 1 тонну на максимальную высоту требует приложения физической силы оператором, хотя механизм и обеспечивает значительное выигрышное усилие. Для интенсивных, многочасовых работ с высокой производительностью предпочтительнее электрические модели.

Во-вторых, таль поставляется без системы передвижения (тележки). Она предназначена для стационарного подвеса на крюк, каретку или ползун. Для организации перемещения груза по балке необходимо отдельно приобрести ручную или механизированную тележку соответствующей грузоподъемности (от 1 тонны) и типа рельса (двутавр).

В-третьих, необходимо строго соблюдать правила подвеса. Верхний крюк должен быть надежно зацеплен за опорную конструкцию, рассчитанную на вес тали плюс вес груза с запасом. Запрещается поднимать грузы, превышающие номинальную грузоподъемность в 1 тонну, а также использовать таль для подъема людей.

Комплектация и упаковка соответствуют промышленному стандарту: таль поставляется в готовом к работе виде, упакованной в коробку размером 140x180x520 мм, что облегчает ее транспортировку и хранение до момента ввода в эксплуатацию.
