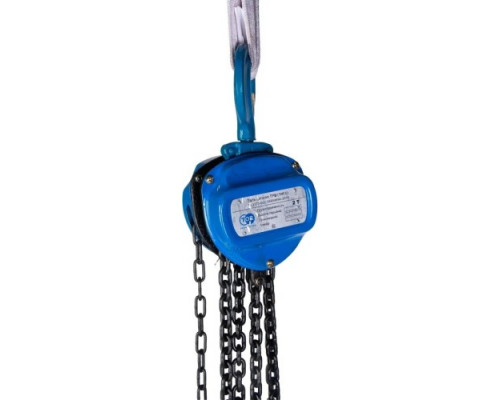

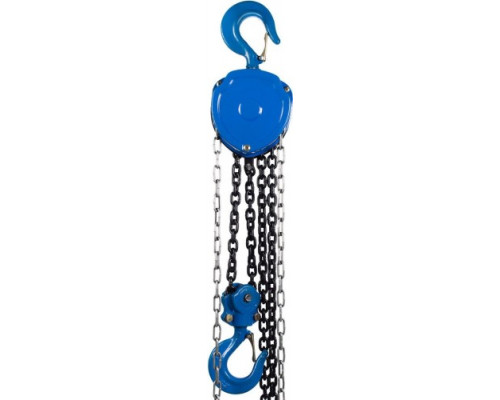

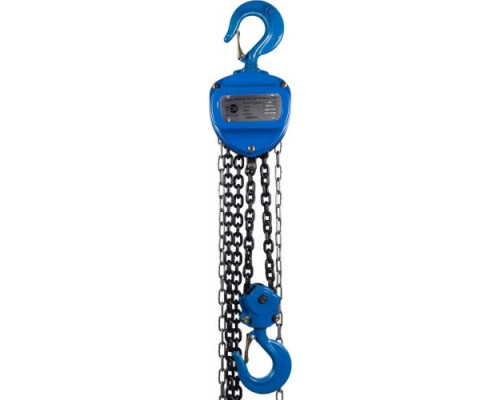

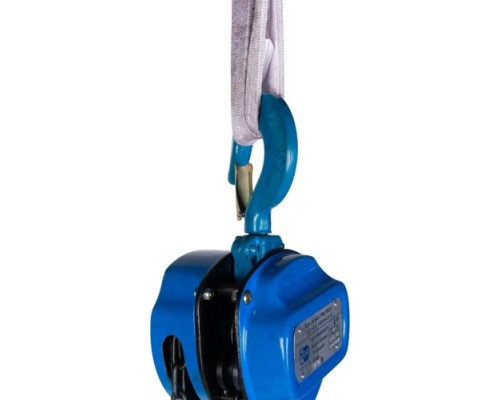

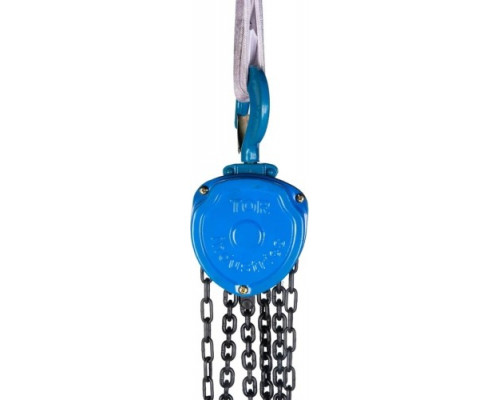

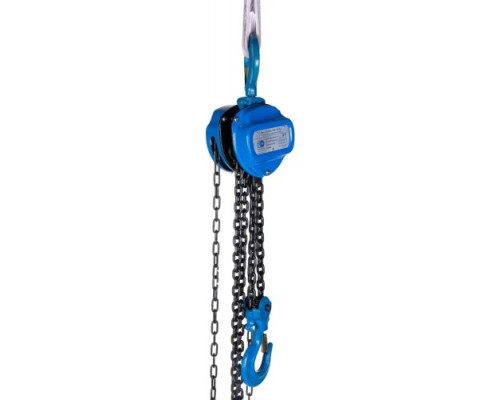

Таль цепная ручная шестеренная TOR ТРШ C 2ТХ3М

Ручная шестеренная таль для интенсивной работы в сложных условиях

Таль TOR ТРШ C 2ТХ3М — это классическая ручная цепная таль шестеренного типа, спроектированная для надежного и безопасного подъема грузов массой до 2 тонн в условиях, где нет доступа к электричеству или требуется максимальная автономность и простота эксплуатации. Модель относится к наиболее распространенному и проверенному поколению талей (G), чья конструкция заслужила репутацию неприхотливого и выносливого оборудования для производств, складов, строительных площадок и мастерских.

Конструкция и принцип работы механизма

В основе тали лежит шестеренный механизм, преобразующий усилие оператора, приложенное к ручной тяговой (бесконечной) цепи, в подъем груза на грузовой цепи. Ключевым элементом безопасности является автоматический дисковый тормоз. Он срабатывает мгновенно, как только оператор прекращает тянуть цепь, надежно фиксируя груз на любой высоте без проскальзывания. Это обеспечивает плавный и контролируемый подъем и спуск.

Конструкция рассчитана с четырехкратным запасом прочности, что не означает возможность подъема грузов весом 8 тонн, а свидетельствует о повышенной устойчивости механизма к пиковым нагрузкам, случайным перегрузкам и износу в течение длительного срока службы.

Расшифровка ключевых параметров и их практическое значение

Маркировка «2ТХ3М» и указанные характеристики определяют сферу применения и эксплуатационные ограничения модели.

• Грузоподъемность 2 т (2000 кг): Максимальная масса груза, которую таль может поднять с соблюдением всех норм безопасности. Для продолжительной и безаварийной работы рекомендуется планировать работу с нагрузкой 70-80% от максимальной, то есть около 1.4-1.6 тонн.


• Высота подъема 3 м: Расстояние, на которое крюк с грузом может быть поднят от нижнего до верхнего крайнего положения. Этот параметр критически важен для планирования высоты установки тали на балке или консоли. Необходимо учитывать, что для захвата груза с земли потребуется часть длины цепи, поэтому полезная высота подъема будет несколько меньше.


• Длина цепи 6 м и 2 цепи: Общая длина грузовой цепи составляет 6 метров. Указание «Кол-во цепей: 2» означает, что в комплекте две цепи: грузовая (на которой висит крюк с грузом) и тяговая (бесконечная, которую приводит в движение оператор). Диаметр звена грузовой цепи — 6 мм, что соответствует заявленной грузоподъемности и обеспечивает необходимую гибкость и прочность.


• Минимальное расстояние между крючками 368 мм: Важнейший габаритный размер. Это кратчайшее расстояние между верхним (подвесным) и нижним (грузовым) крюком в полностью собранном состоянии. Он определяет минимальную требуемую высоту помещения или конструкции (балки, тележки) для монтажа тали. Если расстояние от точки подвеса до потолка или до верха груза меньше этого значения, смонтировать или использовать таль будет невозможно.

Сфера применения и типовые задачи

Данная модель оптимальна для периодических или регулярных подъемно-транспортных операций с умеренными темпами. Ее основные области использования:

• Монтажные и ремонтные работы в цехах, на небольших производственных участках.


• Погрузочно-разгрузочные работы на складах с нерегулярным грузопотоком.


• Строительные площадки для подъема строительных материалов, оборудования.


• Сервисные и ремонтные мастерские для работы с двигателями, узлами автомобилей, станками.


• Как резервное или аварийное подъемное средство при отключении электроэнергии.

Эксплуатационные условия и ограничения

Для сохранения заявленных характеристик и безопасности необходимо соблюдать условия эксплуатации.

Температурный диапазон работы составляет от -20°C до +40°C. Использование при более низких температурах может привести к загустению смазки и хрупкости металла, а при более высоких — к перегреву механизма. Таль предназначена для работы в помещениях или под навесом. При использовании на открытом воздухе необходима защита от прямых атмосферных осадков.

Модель является стационарной или передвижной только при условии монтажа на специальную каретку (тележку), которая приобретается отдельно. Сама по себе таль подвешивается на крюк. Запрещается поднимать грузы над людьми, использовать таль для подъема людей, превышать указанную грузоподъемность или тянуть груз по горизонтали.

Обслуживание и комплектность

Техническое обслуживание максимально упрощено и заключается в регулярной очистке механизма от пыли, грязи и абразивных частиц, а также в периодической смазке трущихся узлов в соответствии с инструкцией производителя. Своевременная очистка и смазка — главные факторы долговечности.

Таль поставляется в собранном виде, готовой к подвешиванию и работе. В комплект входят: механизм тали с верхним подвесным крюком, нижний грузовой крюк, грузовая цепь длиной 6 м, тяговая цепь. Габариты упаковки: 140x180x520 мм, что удобно для транспортировки и хранения. Полный вес оборудования в упаковке — 21.5 кг.
