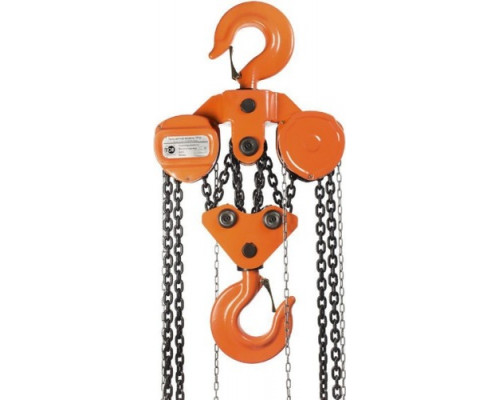

Таль цепная ручная шестеренная TOR ТРШ C 20ТХ9М 1046322

Таль для перемещения тяжелых грузов в условиях ограниченного энергоснабжения

Таль цепная TOR ТРШ C 20ТХ9М представляет собой ручную шестеренную (рычажную) таль, предназначенную для подъема, опускания и точного позиционирования грузов массой до 20 тонн. Эта модель является ключевым решением для работ, где отсутствует доступ к электричеству, требуется высокая надежность и независимость от источников питания. Механический привод обеспечивает полный контроль над операцией, что критически важно при монтаже оборудования, ремонтных работах в цехах, на строительных площадках или в складских комплексах.

Конструкция и принцип работы шестеренного механизма

В основе тали лежит шестеренная (редукторная) передача, приводимая в действие ручным рычагом. В отличие от более простых червячных талей, шестеренный механизм отличается повышенным КПД и требует меньших усилий оператора для перемещения тяжелых грузов. Это снижает утомляемость при длительной работе. Передача усилия происходит через систему прочных шестерен, заключенных в корпус из высокопрочного алюминиевого сплава, что обеспечивает оптимальное соотношение прочности и веса самого устройства. Механизм оснащен надежным дисковым тормозом, который автоматически фиксирует груз в любом положении при прекращении работы рычагом, обеспечивая безопасность.

Расшифровка ключевых параметров и их практическое значение

Маркировка модели 20ТХ9М прямо указывает на основные эксплуатационные возможности. Грузоподъемность в 20 тонн определяет сферу применения тали для работы с особо тяжелыми станками, металлоконструкциями, промышленным оборудованием или крупногабаритными заготовками. Высота подъема 9 метров дает значительную свободу для маневров в высоких производственных помещениях, мастерских или при складировании. Важно учитывать, что для полной реализации этой высоты требуется соответствующая высота подвеса тали и длина грузозахватных цепей.

Особое внимание стоит уделить параметру "Минимальное расстояние между крюками" в 1000 мм. Это расстояние от верхнего крюка (для подвеса тали на балку или траверсу) до нижнего (грузового) в полностью сложенном состоянии. Данный размер определяет минимальную требуемую высоту помещения для монтажа тали с учетом габаритов поднимаемого объекта.

Особенности грузовой цепи и конфигурация

Модель использует две грузовые калиброванные цепи с диаметром звена 10 мм. Общая длина цепи в 72 метра распределена между двумя ветвями, что позволяет работать с широкими или длинными грузами, используя специальную траверсу. Такая конфигурация (2 цепи) обеспечивает стабильный и горизонтальный подъем груза, минимизируя риск его раскачивания. Цепи изготовлены из легированной стали, прошли термообработку и соответствуют высоким стандартам износостойкости. Для удобства и безопасности оператора модель оснащена холостой (тяговая) цепь меньшего диаметра для привода механизма.

Области применения и типичные задачи

Данная таль незаменима в ситуациях, где важна автономность и надежность:

• Монтаж и демонтаж тяжелого промышленного оборудования в цехах.


• Погрузочно-разгрузочные работы на объектах без электросети.


• Обслуживание и ремонт в машиностроении, судостроении, металлургии.


• Работы в ремонтных зонах, гаражах для тяжелой техники.


• Применение в качестве вспомогательного механизма на сборочных линиях.

Ее часто используют в паре с передвижными тележками, что превращает таль в мобильную кран-балку для обслуживания всей площади участка.

Ограничения и условия эксплуатации

Ручная таль требует физических усилий оператора, хотя шестеренный механизм и минимизирует их. Она не предназначена для интенсивного конвейерного использования с высокой цикличностью — это инструмент для периодических, но ответственных работ. Эксплуатация допустима в закрытых помещениях или под навесом при температуре от -20°C до +40°C. Крюки рассчитаны на строго вертикальную нагрузку, боковые рывки и перекосы недопустимы. Необходимо регулярно проводить визуальный осмотр цепей, механизма и тормоза на предмет износа и повреждений.

Комплектность и габариты для планирования

Таль поставляется в собранном виде, готовом к работе. В комплект входят сама таль с механизмом, грузовые цепи, верхний и нижний крюки. Для подвеса требуется отдельно подобранная балка или траверса, соответствующая по прочности и геометрии. Учитывая собственный вес устройства в 266.4 кг, для его монтажа на высоту необходимо использовать дополнительное подъемное оборудование. Габариты упаковки (173x625x1000 мм) помогают спланировать логистику и хранение до момента установки.
