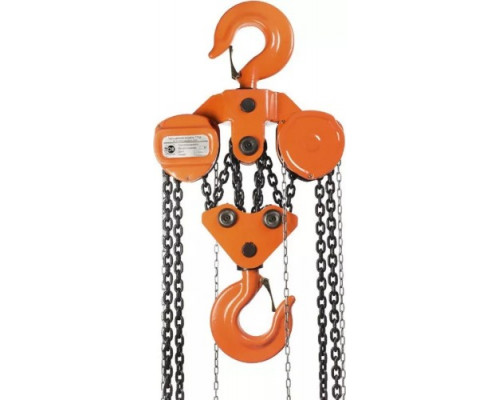

Таль цепная ручная шестеренная TOR ТРШ C 30ТХ12М

Таль цепная TOR ТРШ C 30ТХ12М: мощный ручной подъемник для тяжелых промышленных задач

Модель TOR ТРШ C 30ТХ12М представляет собой ручную шестеренную таль повышенной грузоподъемности, предназначенную для подъема, удержания и точного позиционирования особо тяжелых грузов в условиях, где использование электрического оборудования невозможно, нецелесообразно или небезопасно. Это не просто инструмент для разовых работ, а полноценный элемент оснастки для регулярных погрузочно-разгрузочных операций, монтажа и обслуживания крупногабаритного оборудования. Ее ключевая особенность — сочетание колоссальной мощности в 30 тонн с автономностью и надежностью чисто механической конструкции.

Конструкция и принцип работы шестеренного механизма

В основе тали лежит шестеренная (червячная) передача. Приводная (тяговая) цепь вращает червяк, который приводит в движение червячное колесо и грузовые звездочки. Такая схема обеспечивает высокое передаточное число, что позволяет оператору поднимать многотонный груз с относительно небольшим физическим усилием. Механизм отличается плавностью хода и высокой точностью остановки, что критически важно при монтаже ответственных узлов. В отличие от рычажных талей, шестеренные модели, такие как ТРШ C, требуют свободного пространства сверху для работы с тяговой цепью, но предоставляют больший комфорт и контроль при вертикальном подъеме на значительную высоту.

Расшифровка параметров и их практическое значение

Маркировка «30ТХ12М» прямо указывает на ключевые эксплуатационные возможности. Грузоподъемность в 30 тонн определяет сферу применения тали: это работа с промышленными прессами, станками, трансформаторами, элементами металлоконструкций, тяжелыми формами для литья. Важно понимать, что этот параметр предполагает 4-кратный запас прочности механизма, заложенный производителем, что гарантирует долговечность при работе с номинальными нагрузками.

Высота подъема 12 метров — это расстояние между верхним и нижним крюком в их крайних положениях. Такой запас позволяет работать в высоких цехах, пролетах кранов, на строительных объектах. Длина грузовой цепи в 144 метра (суммарно на две ветви) напрямую связана с высотой подъема и полиспастной системой. Диаметр цепи 10 мм (калибр 10) соответствует классу прочности для таких нагрузок. Наличие двух цепей указывает на использование сдвоенного полиспаста, который обеспечивает выигрыш в силе и распределяет нагрузку, повышая безопасность и стабильность подвеса груза.

Минимальное расстояние между крюками (1000 мм) — критический параметр для монтажа. Он определяет, насколько компактно можно подвесить таль на балке или консоли. Большое расстояние обеспечивает устойчивость тяжелого груза и исключает риск его раскачивания или задевания за механизм тали.

Ключевые особенности и преимущества модели

• Автоматический дисковый тормоз: Срабатывает мгновенно при прекращении вращения тяговой цепи. Он удерживает груз в любой промежуточной позиции без проскальзывания и самопроизвольного опускания, что является основой безопасной эксплуатации.


• Неприхотливость и всесезонность: Механизм рассчитан на работу в диапазоне температур от -20°C до +40°C. Он не боится пыли, грязи и повышенной влажности, характерных для строительных площадок и неотапливаемых складов. Техническое обслуживание минимально и сводится к периодической очистке от загрязнений и смазке трущихся узлов.


• Надежная цепь: Грузовая цепь калибра 10 мм изготовлена из высокопрочной легированной стали, имеет повышенную стойкость к износу и ударным нагрузкам.


• Эргономика и безопасность: Все элементы конструкции, включая крюки с предохранительными замками, рассчитаны на многократные циклы нагрузки. Тяговая цепь перемещается с малым усилием, снижая утомляемость оператора.

Ограничения и условия эксплуатации

Данная таль — исключительно ручное оборудование. Скорость подъема груза напрямую зависит от физических усилий оператора и может быть невысокой для таких масс, что важно учитывать при планировании частых или срочных работ. Модель предназначена для стационарной подвески на балку двутаврового профиля соответствующей грузоподъемности. Необходимо обеспечить правильный подбор сечения балки и ее креплений с учетом веса самой тали (435 кг) и массы груза.

Запрещена работа с людьми, взрывоопасными и химически агрессивными веществами. Не допускается подъем груза, масса которого превышает 30 тонн, или рывковое нагружение. Перед каждым использованием обязателен визуальный осмотр цепей, крюков и механизма на отсутствие деформаций и повреждений.

Комплектация и сфера применения

Таль поставляется в полной заводской готовности к работе, включая верхний и нижний крюки с замками, грузовые и тяговые цепи. Основные области применения: монтажные и ремонтные цеха тяжелого машиностроения, судостроительные и вагоноремонтные заводы, металлургические предприятия, склады металлопроката, энергетика (монтаж оборудования), строительство при возведении тяжелых конструкций. Это оборудование для профессионалов, где надежность, автономность от источников питания и безопасность являются приоритетными требованиями.
