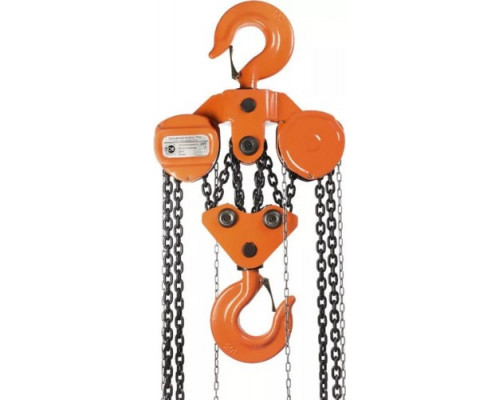

Таль цепная ручная TOR ТРШ C PRO 20Т 12М

Таль шестеренная для тяжелых промышленных задач

Таль цепная TOR ТРШ C PRO 20ТХ12М — это профессиональный ручной подъемник высокой грузоподъемности, созданный для интенсивной эксплуатации в условиях цехов, строительных площадок, складов и ремонтных зон. Модель 10120121 представляет собой усиленную версию в линейке PRO, рассчитанную на работу с грузами массой до 20 тонн. Ее конструкция основана на проверенной временем шестеренной схеме, которая ценится за ремонтопригодность, независимость от источников электропитания и стабильную работу в широком температурном диапазоне.

Конструкция и принцип работы механизма

В основе тали лежит шестеренный механизм с ручным цепным приводом. Оператор приводит устройство в действие, тянущим усилием на приводную (бесконечную) цепь. Это вращение через систему шестерен передается на грузовые звездочки, которые, в свою очередь, поднимают или опускают грузовые цепи с крюками. Ключевым элементом безопасности является автоматический дисковый тормоз. Он срабатывает мгновенно, как только оператор прекращает тянуть приводную цепь, надежно фиксируя груз на любой высоте без просадки. Механизм не требует внешнего питания для торможения, что делает его полностью автономным и безопасным в случае любых внештатных ситуаций.

Расшифровка ключевых параметров и их практическое значение

Цифры в индексе модели 20ТХ12М прямо указывают на основные эксплуатационные возможности.

• Грузоподъемность 20 тонн определяет сферу применения тали. Это работа с тяжелым промышленным оборудованием, металлоконструкциями, станками, пресс-формами, строительными элементами. Важно понимать, что данный параметр — это максимальная предельная нагрузка. Для обеспечения долговечности механизма рекомендуется эксплуатация с нагрузкой, не превышающей 70-80% от максимальной, то есть до 14-16 тонн в постоянном режиме.


• Высота подъема 12 метров — это максимальное расстояние, на которое крюк может поднять груз от точки его первоначального подвеса. Данный параметр критически важен для планирования работ в высоких цехах, при монтаже конструкций или обслуживании крупногабаритных объектов. Необходимо заранее учитывать не только чистую высоту помещения, но и длину строповочных приспособлений, а также высоту самого груза.


• Длина цепи 96 метров и 2 грузовые цепи объясняются высокой грузоподъемностью. Для равномерного распределения нагрузки на механизм и обеспечения стабильности подвеса тяжелого груза используются две параллельные грузовые цепи. Общая длина цепи в 96 метров (по 48 м на каждую ветвь) обеспечивает необходимый ход и запас для маневров. Диаметр звена цепи 10 мм подтверждает ее принадлежность к тяжелому классу, гарантируя высокий запас прочности.


• Минимальное расстояние между крюками 1000 мм — это конструктивный параметр, определяющий габариты подвески. Такое расстояние необходимо для устойчивого положения тяжелого и часто широкого груза. При строповке нужно убедиться, что точки зацепа на грузе позволяют разместить крюки на этом или большем расстоянии друг от друга, иначе возникнет перекос и опасная нагрузка на одну из цепей.

Области применения и типичные задачи

Данная таль не предназначена для скоростной или высокочастотной работы. Ее ниша — точное позиционирование, монтаж, демонтаж и перемещение особо тяжелых единичных грузов там, где нецелесообразно или невозможно использовать электрические краны.

• Монтажные и ремонтные работы в машиностроении и тяжелой промышленности: установка прессов, турбин, крупных деталей станков.


• Строительство и монтаж металлоконструкций: подъем и установка ферм, колонн, балок, бетонных элементов.


• Обслуживание и ремонт тяжелой техники, сельхозоборудования, железнодорожных узлов.


• Складирование крупногабаритной продукции на специализированных складах с ограниченным бюджетом на энергозависимое оборудование.


• Работа в условиях отсутствия стационарного электроснабжения, во взрывоопасных зонах (где запрещено электрооборудование), а также при низких (до -20°C) и повышенных (до +40°C) температурах.

Особенности, ограничения и требования к эксплуатации

Выбирая эту модель, необходимо учитывать ряд важных условий для ее безопасной и долговечной работы.

• Требования к подвесу. Таль массой 324.6 кг с грузом до 20 тонн создает значительную нагрузку на опорную конструкцию (балку, монорельс, консоль). Несущая способность балки и ее креплений должна быть рассчитана с многократным запасом. Обязательна проверка состояния опорных конструкций перед каждым использованием.


• Ручной привод. Подъем и перемещение груза требуют физических усилий оператора. Скорость подъема напрямую зависит от прилагаемого усилия и составляет, в среднем, от десятков сантиметров до нескольких метров в минуту. Для частых или быстрых операций с подобным весом предпочтительны электрические тали.


• Комплектность. Модель поставляется в собранном виде, готовой к подвешиванию. В базовую комплектацию входят: механизм тали с тормозом, две грузовые цепи с нижними крюками, верхний подвесной крюк и приводная (тяговая) цепь. Стропы, траверсы и другие грузозахватные приспособления приобретаются отдельно, исходя из специфики груза.


• Техническое обслуживание. Простота конструкции облегчает обслуживание. Оно заключается в регулярной (в зависимости от интенсивности использования) очистке механизма от абразивной пыли и грязи, визуальном контроле состояния цепей и крюков на предмет деформаций и износа, а также в периодической смазке трущихся узлов специальными составами. Особое внимание следует уделять состоянию дискового тормоза.


• Габариты и хранение. Размер упаковки (ШхВхГ: 700х350х750 мм) позволяет транспортировать таль стандартным грузовым транспортом. Для хранения необходимо сухое помещение, защищенное от агрессивных сред.

Отличия серии PRO и запас прочности

Индекс PRO в названии указывает на усиление ключевых компонентов. В данной модели применены цепи и звездочки из высоколегированной стали, прошедшие дополнительную термообработку для повышения износостойкости. Шестеренный редуктор собран с повышенными допусками точности. Заявленный 4-кратный запас прочности означает, что критичные элементы конструкции рассчитаны на нагрузку, значительно превышающую номинальные 20 тонн. Это не повод для превышения паспортной грузоподъемности, но важный фактор, обеспечивающий долгий срок службы при работе в режиме максимальной нагрузки и снижающий риск аварии в случае кратковременных пиковых перегрузок.

Таким образом, таль TOR ТРШ C PRO 20ТХ12М — это специализированный инструмент для тяжелой работы, где важны надежность, автономность и безопасность, а не скорость. Ее выбор оправдан для предприятий, выполняющих периодические работы с очень тяжелыми грузами в условиях, где использование мощного электрического подъемного оборудования экономически или технически нецелесообразно.
