Тормозной резистор ESQ RB-05P6-HD-20 5600 Вт, 20 Ом

Назначение и принцип работы

Тормозной резистор ESQ RB-05P6-HD-20 — это силовой компонент, предназначенный для преобразования избыточной кинетической энергии в тепловую. В системах с частотными преобразователями или сервоприводами при резком торможении электродвигателя возникает рекуперативная энергия. Если её не рассеять, напряжение в звене постоянного тока преобразователя может превысить допустимый уровень, что приведёт к аварийному отключению или повреждению оборудования. Данный резистор подключается к тормозному ключу преобразователя и обеспечивает безопасный «сброс» этой энергии.

Ключевые параметры и их практический смысл

Модель RB-05P6-HD-20 имеет два основных электрических параметра:

• Мощность 5,6 кВт (5600 Вт) — это номинальная рассеиваемая мощность. Она определяет, какой объём энергии резистор может непрерывно преобразовывать в тепло без перегрева. Для задач с частыми или длительными циклами торможения (например, лифты, краны, центрифуги) требуется высокая мощность. 5,6 кВт подходит для средних и крупных инерционных нагрузок, где требуется многократное торможение с высокой энергией за короткий промежуток времени.


• Сопротивление 20 Ом — этот параметр влияет на ток, протекающий через резистор при заданном напряжении тормозного ключа. Чем ниже сопротивление, тем выше ток и интенсивнее торможение. 20 Ом — это универсальное значение, подходящее для большинства преобразователей частоты с напряжением звена постоянного тока 400-800 В. Оно обеспечивает эффективное торможение без риска превышения максимального тока ключа.

Важно: при выборе резистора необходимо убедиться, что его сопротивление не ниже минимального, указанного в документации преобразователя, иначе тормозной ключ может выйти из строя.

Конструктивные особенности и эксплуатация

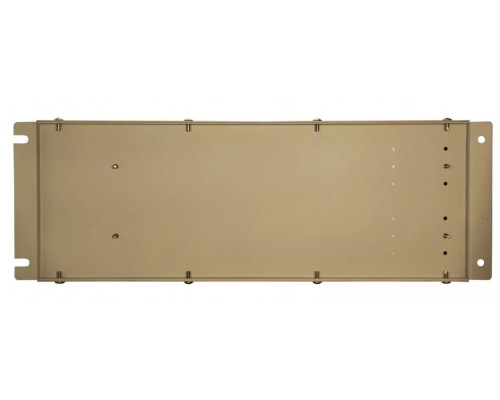

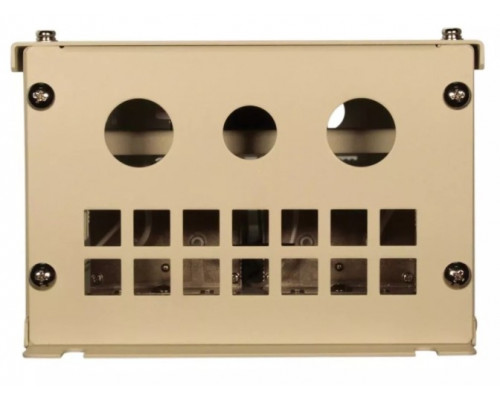

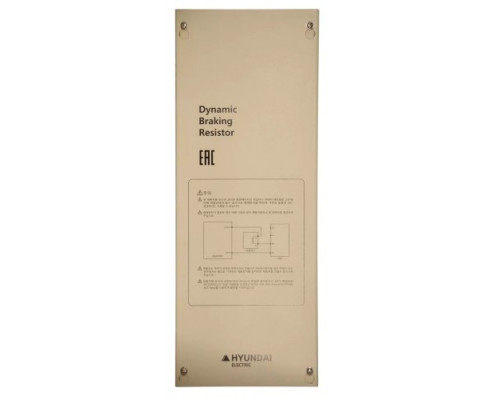

Резистор выполнен в защищённом корпусе, что позволяет устанавливать его в шкафах управления или непосредственно рядом с оборудованием. Габариты (180×182×550 мм) и вес 18,6 кг указывают на массивную конструкцию, способную эффективно отводить тепло. При монтаже учитывайте, что резистор сильно нагревается в процессе работы — до 200-300°C на поверхности. Необходимо обеспечить свободную циркуляцию воздуха вокруг корпуса и исключить контакт с горючими материалами.

Модель RB-05P6-HD-20 относится к серии HD (High Duty), что подразумевает повышенную нагрузочную способность и устойчивость к пиковым перегрузкам. Это делает её пригодной для механизмов с резкими и частыми торможениями: крановые тележки, лифтовые лебёдки, рольганги, экструдеры, центрифуги и другое инерционное оборудование.

Ограничения и рекомендации

При выборе учитывайте следующие нюансы:

• Резистор не имеет встроенной защиты от перегрева — контроль температуры должен осуществляться через преобразователь частоты или внешнее реле.


• Максимальное рабочее напряжение ограничено конструкцией — обычно до 800 В постоянного тока. Убедитесь, что напряжение звена постоянного тока вашего преобразователя не превышает это значение.


• Для длительных режимов торможения (более 30-60 секунд подряд) может потребоваться принудительное охлаждение или резистор с большей мощностью.


• Подключение выполняется медным кабелем сечением не менее 4-6 мм², с учётом нагрева и длины линии.

Данная модель не предназначена для использования в качестве пускового или нагрузочного резистора — её функция строго ограничена торможением в составе привода.
