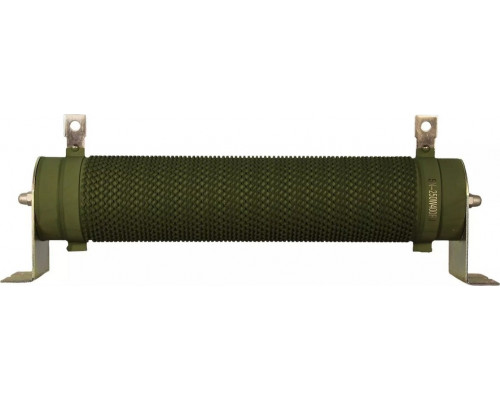

Тормозной резистор ESQ SN-3000W10RJ 3000 Вт, 10 Ом

Назначение и принцип работы

Тормозной резистор ESQ SN-3000W10RJ (артикул 08.04.000813) — это силовой компонент, предназначенный для поглощения и рассеивания избыточной энергии, возникающей при торможении электродвигателей. В системах с частотными преобразователями или сервоприводами при резком замедлении или остановке двигатель переходит в генераторный режим, вырабатывая напряжение. Без нагрузки это напряжение может повредить оборудование. Данный резистор подключается к тормозному модулю преобразователя и преобразует избыточную энергию в тепло, обеспечивая контролируемое и безопасное торможение.

Для каких задач подходит

Модель ориентирована на промышленные механизмы, где требуется быстрое и точное торможение с высокими нагрузками. Основные сферы применения:

• Грузоподъемное оборудование (краны, тельферы, лебедки) — для удержания груза и плавного торможения при спуске.


• Инерционные механизмы (центрифуги, вентиляторы, шлифовальные станки) — где вращающиеся массы создают значительную кинетическую энергию.


• Системы, требующие мгновенной остановки (конвейеры, рольганги, упаковочные линии) — для точного позиционирования или аварийного останова.


• Приводы с частыми циклами пуска-остановки (лифты, эскалаторы, прессы).

Практический смысл характеристик

Мощность 3 кВт (3000 Вт) определяет способность резистора непрерывно рассеивать тепло при длительных нагрузках. Для импульсных режимов (кратковременные торможения) этот показатель может быть значительно превышен — важно учитывать цикл работы: если торможения происходят редко, резистор справляется с пиками до 5–6 кВт в течение нескольких секунд. Сопротивление 10 Ом подбирается под конкретный преобразователь частоты: чем ниже сопротивление, тем выше тормозной ток и интенсивность замедления, но чрезмерно низкое значение может перегрузить тормозной модуль. Для большинства стандартных приводов мощностью 1.5–3 кВт 10 Ом — оптимальный баланс между эффективностью торможения и безопасностью.

Конструктивные особенности

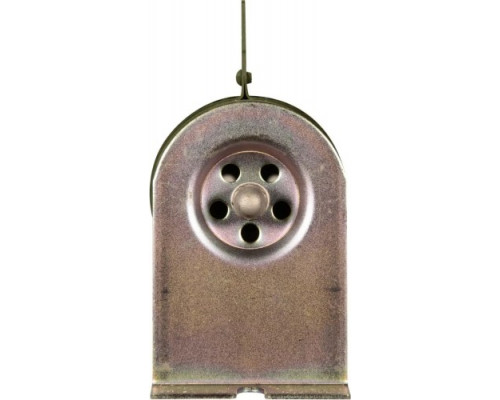

Резистор выполнен в открытом корпусе из перфорированного металла, что обеспечивает естественное воздушное охлаждение. При монтаже необходимо предусмотреть зазор не менее 50 мм вокруг корпуса для циркуляции воздуха. Установка в закрытые шкафы без вентиляции или вблизи легковоспламеняющихся материалов недопустима — при длительной работе корпус может нагреваться до 200–250°C. Клеммная колодка рассчитана на подключение кабеля сечением до 6 мм², что упрощает интеграцию в существующие цепи. Вес 3.5 кг и габариты (ширина 60 мм, высота 127 мм, глубина 652 мм) позволяют крепить резистор на DIN-рейку или на стену через монтажные отверстия — в комплекте крепеж не поставляется, необходимо использовать винты М4.

Ограничения и рекомендации по выбору

При подборе резистора важно учитывать не только мощность и сопротивление, но и тип преобразователя. Для приводов с напряжением звена постоянного тока 400–500 В (трехфазные сети 380 В) 10 Ом обеспечивает тормозной ток около 40 А, что подходит для двигателей мощностью до 2.2 кВт при интенсивных циклах. Для двигателей 3 кВт и выше может потребоваться резистор с сопротивлением 5–8 Ом или параллельное включение двух таких моделей. Уточните в документации к вашему частотному преобразователю допустимый диапазон сопротивления тормозного резистора — превышение может снизить эффективность торможения, а занижение — вызвать срабатывание защиты по перегрузке. Резистор не имеет встроенной термозащиты — для автоматического отключения при перегреве рекомендуется использовать внешнее термореле или датчик температуры.

Что важно знать при эксплуатации

Резистор рассчитан на работу в сухих помещениях с температурой окружающей среды от -10°C до +40°C. Попадание масла, пыли или влаги на корпус ускоряет коррозию и снижает срок службы. При монтаже в условиях вибрации используйте демпфирующие прокладки. Подключать резистор следует строго к выводам тормозного модуля, а не напрямую к двигателю или сети — это может привести к короткому замыканию. Ресурс работы при номинальной нагрузке составляет не менее 10 000 часов, но при частых перегрузках (более 120% от номинала) срок службы сокращается пропорционально. Для продления срока службы рекомендуется устанавливать резистор горизонтально — это улучшает отвод горячего воздуха.
