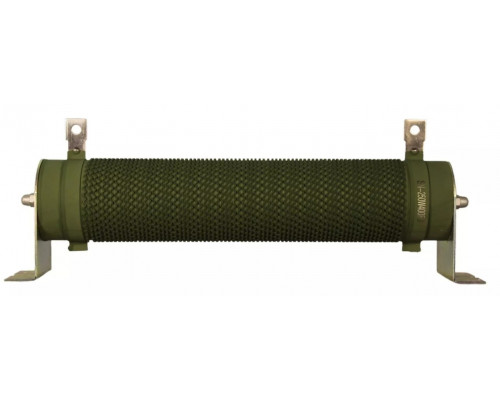

Тормозной резистор ESQ SN-250W400RJ 250 Вт 400 Ом

Назначение и принцип работы тормозного резистора ESQ SN-250W400RJ

Тормозной резистор ESQ SN-250W400RJ — это силовой компонент, предназначенный для поглощения избыточной энергии, возникающей при торможении электродвигателей в системах с частотным регулированием. Когда двигатель переходит в генераторный режим (например, при резкой остановке или спуске груза), преобразователь частоты направляет излишек напряжения на этот резистор, где он преобразуется в тепло. Модель мощностью 250 Вт и сопротивлением 400 Ом обеспечивает контролируемый сброс энергии, предотвращая перегрузку и повреждение привода.

Для каких задач подходит эта модель

Данный резистор оптимален для механизмов, где требуется быстрое и частое торможение, а также для систем с большими инерционными нагрузками. Основные сценарии применения:

• Грузоподъемное оборудование (тельферы, краны, лебедки) — для плавного спуска и экстренной остановки.


• Инерционные механизмы (центрифуги, вентиляторы, шлифовальные станки) — где после отключения двигателя требуется быстрое гашение кинетической энергии.


• Линии упаковки, конвейеры и роботизированные системы — для точного позиционирования и мгновенной остановки без рывков.

Ключевые параметры и их практический смысл

Характеристики модели напрямую влияют на эффективность работы в конкретной системе:

• Мощность 250 Вт (0,25 кВт): определяет, сколько тепловой энергии резистор может рассеивать непрерывно. Для кратковременных циклов торможения этой мощности достаточно для большинства малых и средних приводов. При длительных или частых торможениях убедитесь, что средняя рассеиваемая мощность не превышает номинал.


• Сопротивление 400 Ом: влияет на ток торможения и скорость сброса энергии. Более высокое сопротивление снижает ток, что уменьшает нагрузку на преобразователь, но увеличивает время торможения. Эта модель подходит для систем, где требуется умеренное тормозное усилие без риска перегрузки ключей инвертора.


• Производитель ESQ: компоненты этого бренда известны стабильными характеристиками и соответствием заявленным параметрам, что важно для точной настройки тормозного контура.

Особенности конструкции и эксплуатации

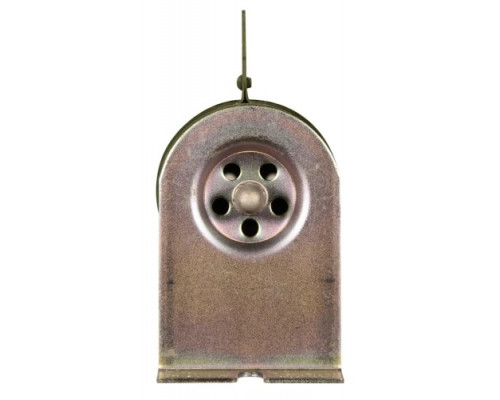

Резистор выполнен в компактном корпусе с размерами 40×90×326 мм и весом 1,30 кг, что упрощает монтаж в шкафах управления или непосредственно на раме оборудования. При установке учитывайте, что при работе корпус нагревается до высоких температур — необходимо обеспечить свободный отвод тепла и исключить контакт с горючими материалами. Для подключения используйте термостойкие провода и клеммы, рассчитанные на токи, возникающие при торможении. Важно: резистор не имеет встроенной защиты от перегрева, поэтому в системах с частыми циклами рекомендуется дополнительный контроль температуры через термостат или датчик.

На что обратить внимание при выборе

Перед применением модели SN-250W400RJ проверьте совместимость с вашим преобразователем частоты: сопротивление должно соответствовать рекомендованному производителем привода (обычно указывается в документации). Если тормозной модуль встроен в инвертор, убедитесь, что его номинальный ток не превышает допустимый для данного резистора. Для систем с высокой частотой торможений (более 2–3 циклов в минуту) рассмотрите модели с большей мощностью рассеивания или используйте параллельное подключение нескольких резисторов. При монтаже на вибрирующие механизмы дополнительно фиксируйте корпус, чтобы избежать ослабления контактов.
