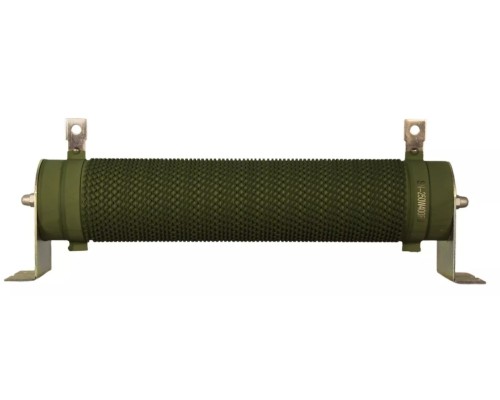

Тормозной резистор ESQ SN-1000W100RJ 1000 Вт, 100 Ом

Назначение и принцип работы

Тормозной резистор ESQ SN-1000W100RJ — это силовой компонент, предназначенный для преобразования избыточной кинетической энергии в тепло. В системах электропривода он выполняет функцию динамического торможения: когда двигатель переходит в генераторный режим (например, при резкой остановке или спуске груза), резистор поглощает возвращаемую энергию, предотвращая перенапряжение в цепи постоянного тока преобразователя частоты. Модель рассчитана на мощность 1 кВт и сопротивление 100 Ом, что делает её эффективным решением для задач, где требуется контролируемый и быстрый сброс энергии.

Ключевые параметры и их практический смысл

Мощность 1 кВт (1000 Вт) определяет способность резистора длительно рассеивать тепловую энергию без перегрева. Это означает, что устройство подходит для механизмов с умеренными нагрузками, где пиковые тормозные импульсы не превышают указанного значения. Сопротивление 100 Ом влияет на ток, протекающий через резистор, и скорость замедления: чем выше сопротивление, тем меньше ток и плавнее торможение. Для данной модели 100 Ом обеспечивает баланс между эффективностью торможения и тепловыделением, что оптимально для стандартных промышленных приводов с напряжением звена постоянного тока до 400–800 В.

Область применения

Резистор ESQ SN-1000W100RJ востребован в оборудовании, где требуется точная остановка или контроль скорости при изменении нагрузки. Основные сценарии использования:

• Грузоподъёмные механизмы — краны, тельферы, лебёдки. При спуске груза двигатель работает как генератор, и резистор предотвращает скачки напряжения в системе.


• Инерционные механизмы — центрифуги, вентиляторы, шлифовальные станки. Быстрая остановка массивных вращающихся частей снижает время цикла и повышает безопасность.


• Оборудование, требующее мгновенной остановки — конвейеры, упаковочные линии, станки с ЧПУ. Резистор обеспечивает надёжное динамическое торможение без механического износа тормозных колодок.

Конструктивные особенности и ограничения

Устройство выполнено в компактном корпусе с габаритами 60×127×350 мм и весом 2 кг, что упрощает монтаж в шкафах управления или непосредственно на раме оборудования. Однако важно учитывать, что резистор выделяет значительное количество тепла при работе. Для длительного использования в режиме частых торможений требуется обеспечить естественную или принудительную вентиляцию, а также соблюдать минимальные расстояния до соседних компонентов (не менее 50–100 мм) для отвода тепла. Модель не имеет встроенной защиты от перегрева — это необходимо предусмотреть на уровне системы управления приводом.

На что обратить внимание при выборе

Перед установкой резистора ESQ SN-1000W100RJ убедитесь, что его мощность и сопротивление соответствуют параметрам вашего преобразователя частоты и режиму работы механизма. Для систем с частыми циклами разгона-торможения или высокой инерцией нагрузки может потребоваться резистор с большей мощностью (например, 2 кВт и выше). Также проверьте совместимость по напряжению: стандартные приводы с напряжением звена постоянного тока 540–800 В (для сетей 380 В) работают с данным сопротивлением без дополнительных согласований. Если привод рассчитан на низковольтные сети (220 В), уточните расчётную мощность торможения у производителя оборудования.
