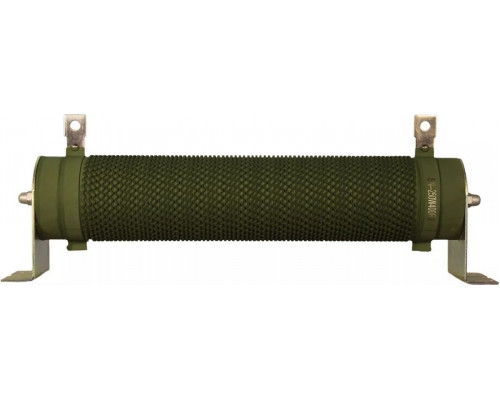

Тормозной резистор ESQ SN-18500W13RJ 18500 Вт, 13 Ом

Назначение и принцип работы тормозного резистора ESQ SN-18500W13RJ

Тормозной резистор ESQ SN-18500W13RJ — это силовой компонент, предназначенный для преобразования избыточной кинетической энергии в тепловую. В системах с электроприводами, где требуется быстрое замедление или остановка вращающихся частей, возникает обратная генерация энергии. Если эту энергию не рассеять, она может повредить преобразователь частоты или силовую цепь. Данная модель решает эту задачу: она поглощает излишки напряжения, защищая оборудование и обеспечивая контролируемое торможение.

Технические характеристики и их практический смысл

Мощность 18,5 кВт (18500 Вт) указывает на способность резистора длительно рассеивать высокую тепловую нагрузку. Это подходит для механизмов с большими инерционными массами и частыми циклами торможения. Сопротивление 13 Ом определяет скорость разряда энергии: чем ниже сопротивление, тем быстрее происходит торможение, но выше токовая нагрузка на цепь. Значение 13 Ом является сбалансированным для большинства промышленных применений, обеспечивая эффективное замедление без риска перегрузки преобразователя.

Область применения

Резистор ESQ SN-18500W13RJ применяется в оборудовании, где требуется мгновенная остановка или точное позиционирование:

• Грузоподъемные механизмы (краны, тельферы, лебедки) — для удержания груза при спуске и предотвращения разгона.


• Инерционные системы (центрифуги, вентиляторы, шлифовальные станки) — для быстрого гашения вращения после отключения питания.


• Транспортные ленты и конвейеры — для экстренной остановки при аварийных ситуациях.


• Металлообрабатывающие станки — для точного завершения цикла обработки.

Конструктивные особенности и ограничения

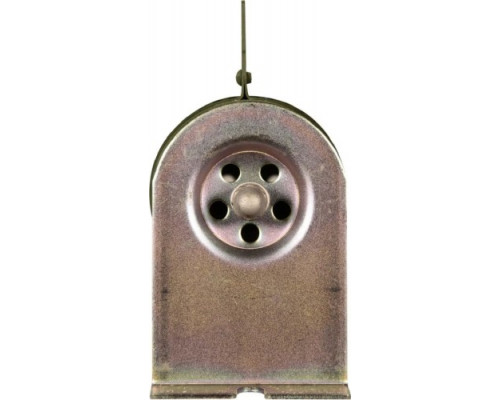

Корпус резистора выполнен в виде вытянутого блока габаритами 150x260x1060 мм и весом 23,3 кг. Это требует надежного крепления на негорючей поверхности и обеспечения свободного доступа воздуха для охлаждения. Резистор не имеет встроенной вентиляции, поэтому его установка должна предусматривать естественную конвекцию или принудительный обдув при работе в закрытых шкафах. Устройство не содержит подвижных частей, но в процессе работы нагревается до высоких температур (свыше 200°C) — необходимо соблюдать безопасное расстояние от легковоспламеняющихся материалов и предусмотреть защиту от случайного контакта.

Что важно учесть при подборе

При выборе данной модели следует обратить внимание на совместимость с преобразователем частоты: сопротивление 13 Ом должно соответствовать параметрам тормозного ключа. Мощность 18,5 кВт рассчитана на длительный режим работы, но при пиковых нагрузках (кратковременных торможениях) резистор может выдерживать кратное превышение мощности. Для систем с постоянными циклами пуска-остановки необходимо проверить, что средняя мощность рассеивания не превышает номинальную. Упаковка не включает клеммные колодки или кабели — подключение выполняется через силовые выводы с использованием термостойкой изоляции.
