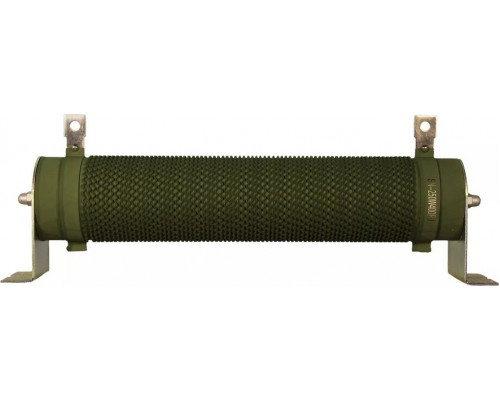

Тормозной резистор ESQ SN-7500W40RJ 7500 Вт 40 Ом

Назначение и область применения

Тормозной резистор ESQ SN-7500W40RJ — это силовой компонент, предназначенный для преобразования избыточной кинетической энергии в тепловую. Устройство применяется в системах частотного регулирования электроприводов, где требуется быстрое торможение или удержание нагрузки. Основная задача резистора — принять на себя энергию, генерируемую двигателем при торможении, и рассеять её в виде тепла, предотвращая перенапряжение в звене постоянного тока преобразователя частоты.

Модель SN-7500W40RJ рассчитана на работу с приводами мощностью до 7,5 кВт в режимах интенсивного торможения. Конкретное значение сопротивления 40 Ом определяет ток, который будет протекать через резистор при заданном напряжении тормозного ключа, и влияет на скорость рассеивания энергии. Данная модель подходит для механизмов с высокой инерцией: грузоподъёмные краны, лифты, центрифуги, конвейерные линии, упаковочное оборудование, металлорежущие станки и другие системы, где требуется мгновенная остановка или удержание груза.

Конструктивные особенности и практические параметры

Резистор выполнен в прямоугольном корпусе из перфорированного металла, что обеспечивает естественное конвекционное охлаждение. Габариты устройства (660×180×100 мм) и масса 13,5 кг позволяют размещать его в шкафах управления или отдельно на DIN-рейке при наличии кронштейнов. Конструкция предусматривает возможность установки как горизонтально, так и вертикально, но при монтаже важно обеспечить свободный доступ воздуха к вентиляционным отверстиям — зазор от корпуса до соседних элементов должен быть не менее 50 мм для эффективного теплоотвода.

Мощность 7,5 кВт (7500 Вт) указывает на номинальную рассеиваемую мощность в длительном режиме. Однако в реальных условиях тормозные резисторы работают циклически: кратковременные пики мощности могут превышать номинальное значение в 2–3 раза, если средняя мощность за цикл не превышает 7,5 кВт. Это важно учитывать при проектировании системы — резистор должен быть подобран так, чтобы его тепловая инерция позволяла выдерживать импульсные нагрузки без перегрева.

Совместимость и ограничения

Модель ESQ SN-7500W40RJ совместима с большинством современных преобразователей частоты, оснащённых встроенным тормозным транзистором (IGBT-ключом) с номинальным напряжением звена постоянного тока 540–680 В (для сетей 380 В). Сопротивление 40 Ом обеспечивает ток торможения около 13,5 А при напряжении 540 В, что соответствует типовым требованиям для приводов мощностью 5,5–7,5 кВт. Перед подключением необходимо убедиться, что тормозной ключ преобразователя рассчитан на такой ток — для этого сверьтесь с документацией на частотник.

Важно: резистор не имеет встроенной термозащиты. Для предотвращения перегрева рекомендуется использовать внешнее термореле или контроллер, который отключает тормозной ключ при превышении температуры корпуса выше 200 °C. Также следует учитывать, что при длительной работе на предельной мощности корпус может нагреваться до 150–200 °C — это нормально, но требует соблюдения мер безопасности при монтаже вблизи легковоспламеняющихся материалов.

Особенности выбора и эксплуатации

При подборе тормозного резистора для конкретного механизма обращайте внимание на три ключевых параметра: сопротивление, мощность и тепловой режим. Сопротивление 40 Ом подходит для приводов, где требуется умеренное тормозное усилие — например, для горизонтальных конвейеров или вентиляторов. Для механизмов с высокими инерционными нагрузками (центрифуги, краны) может потребоваться меньшее сопротивление для увеличения тормозного тока, но это должно быть согласовано с характеристиками тормозного ключа.

Модель SN-7500W40RJ поставляется без кабельных наконечников и крепежа. Подключение выполняется через винтовые клеммы, рассчитанные на сечение провода до 10 мм². Рекомендуется использовать термостойкий кабель с изоляцией, выдерживающей температуру до 200 °C, и прокладывать его отдельно от силовых цепей для снижения электромагнитных помех. При монтаже в шкафу убедитесь, что вокруг резистора достаточно свободного пространства для циркуляции воздуха — при недостаточном охлаждении срок службы устройства сокращается.
