Назначение и принцип работы
Тормозной резистор ESQ SN-400W250RJ — это силовой компонент, предназначенный для преобразования избыточной кинетической энергии в тепло. В электрических приводах с частотными преобразователями или сервоконтроллерами при резком торможении двигатель переходит в генераторный режим, вырабатывая напряжение, которое может повредить звено постоянного тока. Резистор подключается к тормозному транзистору и поглощает эту энергию, обеспечивая контролируемую остановку механизма. Модель с сопротивлением 250 Ом и мощностью 400 Вт рассчитана на работу в системах, где требуется быстрое и безопасное гашение энергии без перегрузки преобразователя.
Ключевые параметры и их практический смысл
Сопротивление 250 Ом определяет ток, который будет протекать через резистор при заданном напряжении тормозного контура. Для стандартных преобразователей с напряжением звена 400–800 В этот номинал обеспечивает эффективное торможение без превышения максимального тока резистора. Мощность 400 Вт (0,4 кВт) указывает на способность непрерывно рассеивать тепловую энергию при длительной работе. Однако важно учитывать, что в режиме кратковременных циклов торможения резистор может выдерживать пиковые нагрузки, значительно превышающие номинальную мощность — до 10–15 раз в течение нескольких секунд. Это делает модель подходящей для механизмов с частыми пусками и остановками.
Производитель ESQ гарантирует стабильность параметров при температурах до +200°C на корпусе, что типично для алюминиевых проволочных резисторов в открытом исполнении. Конструкция предполагает установку на вертикальную поверхность для естественной конвекции — принудительное охлаждение не требуется, но при монтаже в закрытом шкафу необходимо обеспечить отвод горячего воздуха.
Область применения и совместимость
Основные сценарии использования:
- Грузоподъемные механизмы — краны, тельферы, лифты, где требуется удержание груза при спуске и плавное торможение.
- Инерционные системы — центрифуги, вентиляторы, шпиндели станков с большим моментом инерции, где энергия вращения должна гаситься за доли секунды.
- Высокоточные остановки — конвейеры, рольганги, упаковочные линии, где важна мгновенная фиксация позиции без выбега.
Резистор совместим с большинством частотных преобразователей и сервоприводов, имеющих выход на внешний тормозной резистор. Перед подключением необходимо убедиться, что сопротивление выбранного резистора не ниже минимально допустимого для вашего преобразователя — иначе транзистор тормозного ключа может выйти из строя из-за превышения тока.
Конструктивные особенности и установка

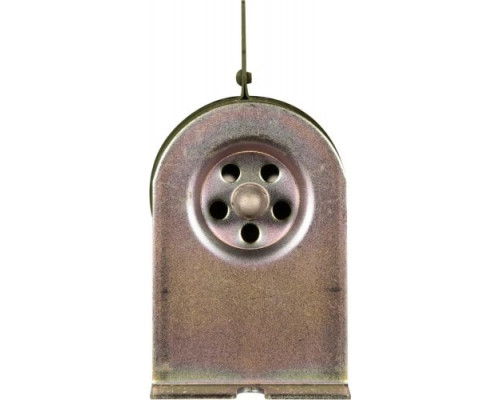

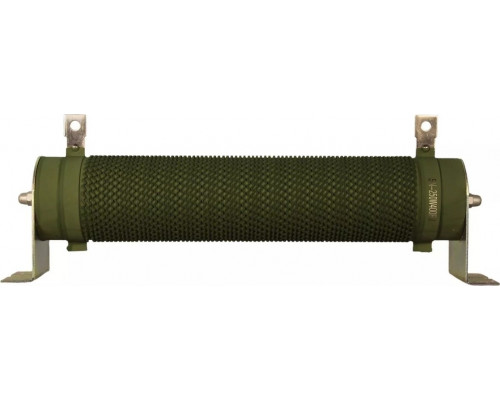

Корпус выполнен из алюминиевого профиля с ребрами охлаждения, что обеспечивает эффективный теплоотвод. Габариты 40×90×326 мм при весе 1,20 кг позволяют разместить резистор в стандартном электрошкафу на DIN-рейку или непосредственно на заднюю стенку. Выводы рассчитаны на подключение проводов сечением до 4 мм² — для номинального тока до 1,6 А (при напряжении 400 В) этого достаточно, но при пиковых нагрузках рекомендуется использовать клеммы с запасом.
Ограничения: резистор не имеет встроенной термозащиты — при длительном превышении мощности или блокировке вентиляции возможно перегорание. Рекомендуется дополнительно установить термостат или контроллер температуры, особенно в системах с частыми циклами торможения. Также следует избегать монтажа вблизи легковоспламеняющихся материалов — нагрев корпуса может достигать 150–200°C.
На что обратить внимание при выборе
При подборе тормозного резистора для конкретного привода учитывайте три фактора:
- Сопротивление — должно быть в пределах, указанных в документации преобразователя. Слишком низкое значение вызовет перегрузку транзистора, слишком высокое — снизит эффективность торможения.
- Мощность — оцените среднюю нагрузку за цикл: если торможение происходит редко (раз в минуту), резистор 400 Вт справится с пиками до 4–6 кВт в течение 2–3 секунд. Для непрерывного торможения нужна модель с запасом по мощности.
- Условия эксплуатации — при работе в запыленной или влажной среде требуется защита корпуса (IP54 и выше), но данная модель имеет открытое исполнение, поэтому подходит только для сухих помещений.
Модель SN-400W250RJ от ESQ — это надежное решение для систем, где важна точность остановки и защита преобразователя от перенапряжения. Ее параметры оптимальны для приводов средней мощности с умеренной частотой торможения.
Характеристики
Габариты и вес
