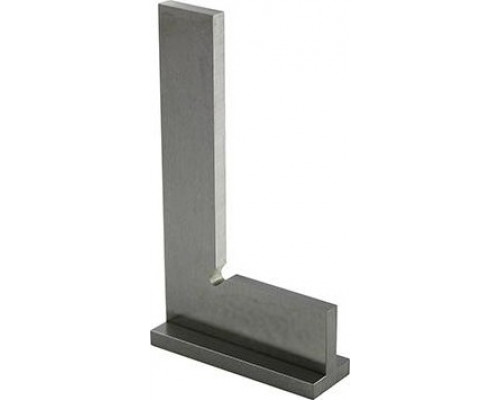

Угольник поверочный ЧИЗ УШ 160х100 кл.2 34129

Назначение и сфера применения

Угольник поверочный ЧИЗ УШ 160 х 100 кл.2 34129 — это слесарный инструмент, предназначенный для проверки прямых углов, разметки и контроля взаимной перпендикулярности деталей. Модель относится к классу точности 2, что означает её пригодность для большинства ремонтных, сборочных и измерительных работ, где не требуется эталонная точность (характерная для класса 0 или 1). Угольник востребован при сборке мебели, монтаже металлоконструкций, в машиностроении и строительстве — везде, где нужно быстро убедиться, что угол между двумя поверхностями составляет 90 градусов.

Конструктивные особенности и геометрия

Модель выполнена в форме буквы «У» — с широким основанием и длинной линейкой. Длина рабочей линейки составляет 160 мм, ширина основания — 100 мм. Такая конфигурация обеспечивает устойчивость при установке на деталь и позволяет работать как с внутренними, так и с наружными углами. Широкое основание (100 мм) даёт возможность надёжно фиксировать угольник на плоскости без перекосов, что особенно важно при проверке крупных заготовок. Короткая линейка (160 мм) ограничивает длину контролируемой поверхности, поэтому инструмент оптимален для небольших и средних деталей — например, для проверки углов кронштейнов, направляющих, корпусов приборов.

Точность и класс исполнения

Класс точности 2 означает, что отклонение от прямого угла не превышает установленных ГОСТом допусков для данного типа инструментов. На практике это гарантирует погрешность в пределах нескольких сотых долей миллиметра на длине 100 мм — что достаточно для большинства производственных и ремонтных задач. Однако если ваша работа требует сверхточного контроля (например, калибровка станков или изготовление прецизионных деталей), стоит рассмотреть угольники класса 0 или 1. Для обычной разметки и проверки сварных швов, мебельных соединений или строительных конструкций класс 2 является рациональным выбором — он сочетает достаточную точность с меньшей стоимостью.

Производитель и материал

Инструмент произведён Челябинским инструментальным заводом (ЧИЗ) — предприятием с многолетней историей выпуска измерительного инструмента. Угольники ЧИЗ традиционно изготавливаются из инструментальной стали с последующей закалкой, что обеспечивает износостойкость рабочих поверхностей и стабильность геометрии при длительной эксплуатации. Важно учитывать, что для сохранения точности угольник не должен подвергаться ударам, падениям и коррозии — после работы его следует очищать от загрязнений и хранить в сухом месте.

Практические ограничения

При выборе этой модели обратите внимание на размеры контролируемых деталей: длина линейки 160 мм позволяет проверять углы только на небольших участках. Для крупногабаритных конструкций (например, дверных коробок или рам) потребуется угольник с длиной линейки от 300 мм и более. Также стоит помнить, что класс точности 2 не подходит для поверки других измерительных инструментов — для этих целей используют угольники класса 0 или эталонные. Угольник поставляется без дополнительных приспособлений (например, без магнитов или упоров), поэтому при работе с вертикальными поверхностями его нужно придерживать рукой или фиксировать струбциной.

Что важно при эксплуатации

• Проверка перед использованием: даже новый угольник рекомендуется проверить на эталонной плите или по заранее выверенному прямому углу — это исключит влияние возможного брака или деформации при транспортировке.


• Уход за поверхностями: рабочие кромки угольника не должны иметь забоин, заусенцев и следов коррозии — любые повреждения снижают точность измерений.


• Температурный режим: для получения достоверных результатов угольник и измеряемая деталь должны иметь одинаковую температуру (желательно в пределах 20±5 °C). Резкие перепады температур могут вызвать временное изменение геометрии.
