Частотный преобразователь ESQ 230-4T-1.5K 1.5 кВт, 380 В

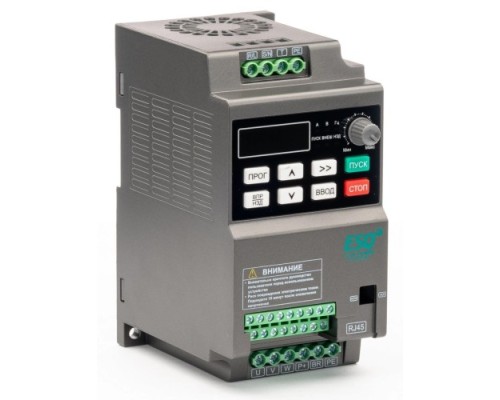

Компактный векторный частотный преобразователь ESQ 230-4T-1.5K 1.5 кВт, 380 В

ESQ 230-4T-1.5K — это трехфазный векторный преобразователь частоты мощностью 1.5 кВт, предназначенный для управления асинхронными электродвигателями в промышленных и бытовых системах. Модель рассчитана на питание от сети 380 В и обеспечивает точное регулирование скорости и момента вращения, что делает её подходящей для базовых задач автоматизации: конвейеры, насосы, вентиляторы, компрессоры и другое оборудование с плавным пуском и остановкой.

Назначение и область применения

Преобразователь ориентирован на простые и средние по сложности задачи управления электроприводом, где не требуется высокая динамика или работа в замкнутых системах с обратной связью. Он подходит для:

• Управления насосами и вентиляторами — регулировка производительности за счёт изменения частоты вращения, что снижает энергопотребление и износ оборудования.


• Приводов конвейеров и транспортёров — плавный пуск и остановка, защита от рывков и перегрузок.


• Компрессоров и мешалок — поддержание заданной скорости при переменной нагрузке.

Модель не предназначена для высокоточного позиционирования или работы с сервоприводами. Для задач с обратной связью по скорости или моменту потребуется преобразователь с поддержкой энкодера.

Ключевые особенности и практические возможности

ESQ 230-4T-1.5K сочетает компактность и функциональность, что упрощает его интеграцию в существующие системы. Основные преимущества:

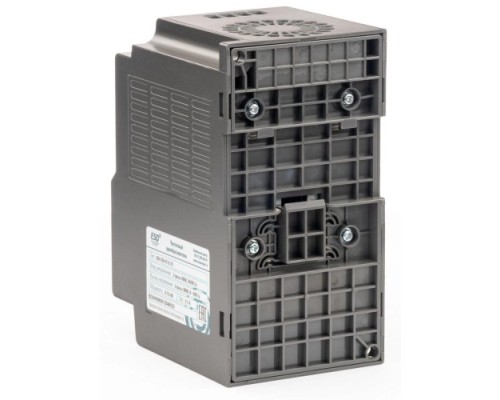

• Монтаж на DIN-рейку — устройство устанавливается в стандартный электрощит без дополнительных креплений, что экономит место и ускоряет монтаж. Габариты корпуса: 80×150×104 мм, вес 1.40 кг.


• Простота настройки и подключения — интуитивно понятная панель управления с минимальным количеством параметров позволяет быстро запустить двигатель без глубоких знаний программирования. Для типовых задач достаточно задать номинальные данные мотора и требуемую частоту.


• Интерфейс RS-485 — обеспечивает возможность дистанционного управления и мониторинга через промышленные сети (например, Modbus RTU). Это удобно для интеграции в SCADA-системы или при необходимости централизованного контроля нескольких приводов.


• Встроенный ЭМС-фильтр — снижает уровень электромагнитных помех, что важно при работе вблизи чувствительного оборудования и для соответствия стандартам электромагнитной совместимости. Фильтр уменьшает необходимость в дополнительных внешних устройствах.

Технические ограничения и рекомендации по выбору

При выборе модели учитывайте следующие нюансы:

• Мощность 1.5 кВт — преобразователь рассчитан на двигатели с номинальной мощностью до 1.5 кВт. Подключение более мощного мотора приведёт к перегрузке и выходу устройства из строя. Для двигателей меньшей мощности (например, 0.75 кВт) преобразователь также подходит, но настройки тока и защиты потребуют корректировки.


• Напряжение питания 380 В, три фазы — модель работает только от трёхфазной сети. Для однофазного входа (220 В) эта версия не предназначена. Убедитесь, что на объекте есть трёхфазная линия.


• Векторное управление без обратной связи — обеспечивает хороший момент на низких оборотах, но точность поддержания скорости ниже, чем у систем с энкодером. Для задач, где требуется стабильность при резких изменениях нагрузки (например, в станках), лучше рассмотреть модели с поддержкой замкнутого контура.


• Отсутствие встроенного тормозного резистора — если привод часто работает в режиме торможения с рекуперацией энергии (например, на центрифугах или подъёмниках), потребуется внешний тормозной модуль или резистор. В стандартной комплектации он не предусмотрен.

Что входит в комплект поставки

В комплекте с преобразователем поставляется только само устройство. Дополнительные аксессуары (тормозные резисторы, фильтры, кабели, пульты управления) приобретаются отдельно. При монтаже потребуются стандартные DIN-рейка, силовые кабели с сечением, соответствующим току нагрузки, и средства защиты (автоматический выключатель, предохранители).

На что обратить внимание при выборе

Перед покупкой проверьте соответствие параметров двигателя: номинальное напряжение, ток и мощность должны быть в пределах, указанных в документации к преобразователю. Если планируется удалённое управление, убедитесь, что интерфейс RS-485 поддерживается вашей системой управления. Для работы в условиях повышенной запылённости или влажности может потребоваться дополнительная защита корпуса (IP-класс выше, чем у стандартного исполнения).
