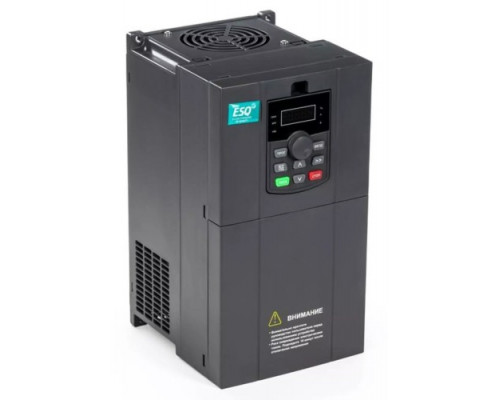

Частотный преобразователь ESQ 230-4T-22K 22 кВт, 380В

Назначение и область применения

Частотный преобразователь ESQ 230-4T-22K мощностью 22 кВт предназначен для управления трехфазными асинхронными электродвигателями с питанием от сети 380–400 В. Модель относится к классу компактных векторных преобразователей, ориентированных на выполнение базовых задач по регулированию скорости и момента привода. Благодаря поддержке векторного управления без обратной связи, устройство обеспечивает стабильную работу на низких оборотах и точное поддержание скорости под нагрузкой. Это делает его подходящим для применения в вентиляционных системах, насосных станциях, конвейерах, компрессорах, мешалках и другом общепромышленном оборудовании, где не требуется сложная многодвигательная синхронизация или рекуперация энергии.

Конструктивные особенности и монтаж

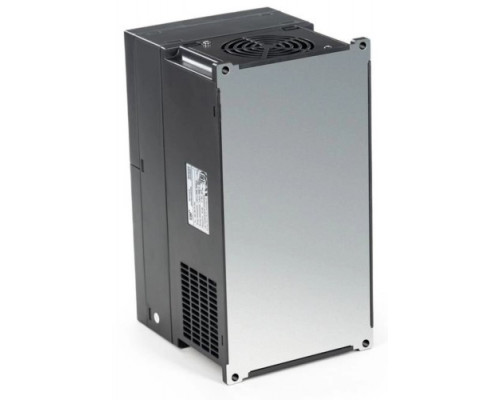

Преобразователь выполнен в компактном корпусе, допускающем установку на DIN-рейку. Габариты устройства (165×130×194 мм) и масса 5,50 кг позволяют размещать его в стандартных электрощитах без необходимости выделения отдельного посадочного места. Встроенный ЭМС-фильтр снижает уровень электромагнитных помех, генерируемых преобразователем, что упрощает соблюдение требований электромагнитной совместимости в промышленных сетях. Однако при подключении к сети с изолированной нейтралью (IT-системы) фильтр может потребовать отключения — это необходимо уточнять в документации к конкретной модификации.

Управление и настройка

Устройство оснащено интерфейсом RS-485, что позволяет интегрировать его в системы автоматизации верхнего уровня (ПЛК, SCADA) по протоколу Modbus RTU. Настройка параметров выполняется через встроенную панель управления с ЖК-дисплеем. Производитель заявляет простоту настройки и подключения, что актуально для типовых задач: достаточно задать номинальные параметры двигателя, выбрать режим управления (скалярный или векторный) и настроить рабочие частоты. Для сложных алгоритмов (PID-регулирование, многоскоростные режимы) потребуется более детальная конфигурация, но базовая функциональность доступна без глубоких знаний.

Практические ограничения и особенности выбора

Мощность 22 кВт при напряжении 380 В соответствует номинальному току нагрузки около 45–48 А (зависит от типа двигателя). При выборе необходимо убедиться, что номинальный ток двигателя не превышает выходной ток преобразователя. Модель не предназначена для работы с однофазными двигателями или двигателями с напряжением питания выше 400 В. Также следует учитывать, что для полноценной защиты от перегрузок и коротких замыканий может потребоваться внешний автоматический выключатель или предохранители — встроенная защита преобразователя не заменяет аппарат защиты питающей линии. При эксплуатации в условиях повышенной запыленности или влажности рекомендуется устанавливать устройство в шкафу с соответствующей степенью защиты (IP54 и выше), так как сам преобразователь не имеет герметичного корпуса.

Комплектация и упаковка

В комплект поставки входит сам частотный преобразователь с установленной панелью управления. Дополнительные аксессуары (тормозные резисторы, дроссели, фильтры, кабели) приобретаются отдельно. Упаковочные размеры (165×130×194 мм) соответствуют габаритам устройства без упаковки — фактически преобразователь поставляется в картонной коробке, повторяющей его форму. Вес нетто 5,50 кг позволяет осуществлять доставку стандартными транспортными службами без специальных требований к грузоподъемности.
