Назначение и сфера применения

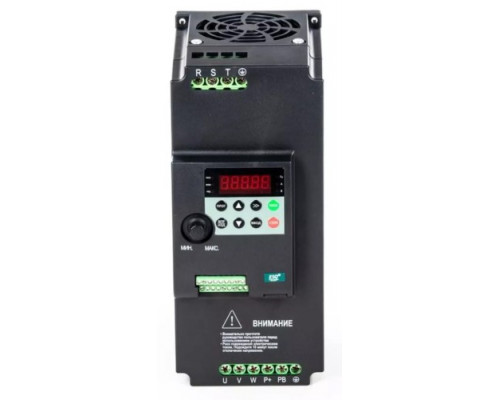

Частотный преобразователь ESQ 230-4T-15K — это компактное устройство для управления трехфазными асинхронными электродвигателями мощностью до 15 кВт. Модель рассчитана на питание от трехфазной сети 380–400 В и предназначена для решения базовых задач регулировки скорости вращения вала. Благодаря векторному управлению, преобразователь обеспечивает стабильную работу привода в системах вентиляции, конвейерных линиях, насосном оборудовании, компрессорах и другом промышленном оборудовании, где требуется плавный пуск, торможение и изменение оборотов.
Конструктивные особенности и монтаж

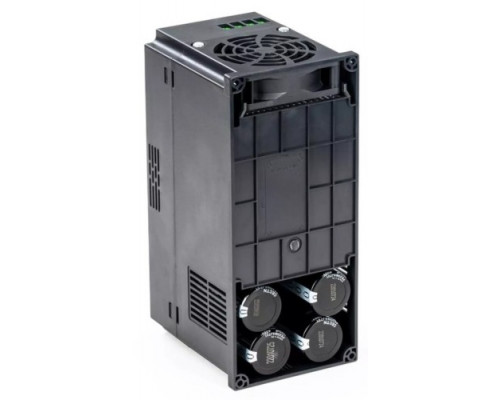

Устройство выполнено в корпусе, позволяющем установку на DIN-рейку. Это упрощает интеграцию в существующие электрощиты и распределительные шкафы, экономя пространство. Габариты преобразователя — 90×190×126 мм, вес — 2 кг, что делает его удобным для монтажа в ограниченных объемах. При проектировании системы учитывайте, что для отвода тепла при номинальной нагрузке необходимо обеспечить достаточную вентиляцию в месте установки.
Сильные стороны и практические возможности
Модель ESQ 230-4T-15K ориентирована на простоту настройки и подключения, что снижает время на пусконаладочные работы. Встроенный интерфейс RS-485 позволяет интегрировать преобразователь в системы автоматизации и диспетчеризации, а также управлять им удаленно по протоколу Modbus. Наличие встроенного ЭМС-фильтра уменьшает электромагнитные помехи, что особенно важно при работе вблизи чувствительного оборудования или при требовании к чистоте питающей сети.
Векторное управление обеспечивает высокий пусковой момент и точное поддержание скорости даже при изменении нагрузки. Это расширяет область применения по сравнению с простыми скалярными преобразователями — устройство подходит для приводов с переменной нагрузкой, например, в подъемных механизмах или экструдерах.
Важные аспекты выбора и эксплуатации
При подборе преобразователя учитывайте, что номинальная мощность 15 кВт соответствует двигателю с аналогичной мощностью при стандартных условиях работы. Устройство рассчитано на питание 400 В, но допускает работу в диапазоне напряжений, указанном производителем — перед подключением проверьте соответствие параметров вашей сети. Для корректной работы с длинными кабелями двигателя (более 50 метров) может потребоваться установка дополнительных дросселей для снижения перенапряжений на обмотках.
Обратите внимание, что модель не имеет встроенного тормозного резистора — для режимов интенсивного торможения или работы с инерционными нагрузками его необходимо приобрести и подключить отдельно. Также в комплект поставки входит только сам преобразователь; пульт управления, кабели и дополнительные модули приобретаются отдельно.
Ограничения и рекомендации
Преобразователь предназначен для использования в промышленных условиях с температурой окружающей среды от -10 до +40 °C. При превышении температуры или запыленности требуется установка в защищенном шкафу с принудительным охлаждением. Устройство не поддерживает работу в режиме рекуперации энергии в сеть — для этого необходимы специализированные модели. При выборе убедитесь, что функционал базового векторного управления соответствует задачам вашего привода, так как модель не имеет расширенных алгоритмов для сложных технологических процессов.
Характеристики
Габариты и вес
