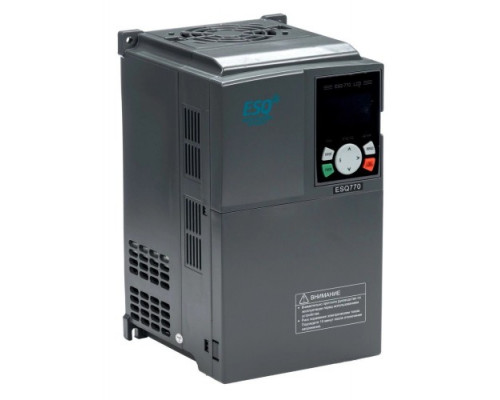

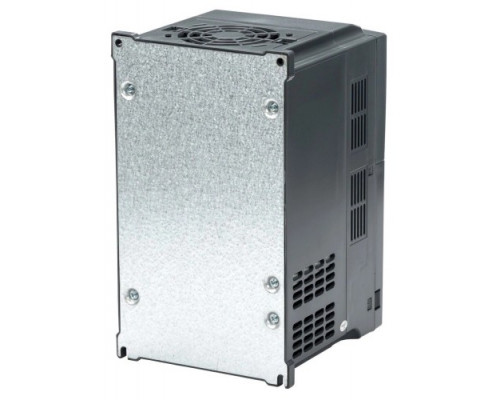

Частотный преобразователь ESQ 770-4T0110G/0150P 11/15 кВт, 380В

Универсальный векторный преобразователь частоты ESQ 770-4T0110G/0150P для промышленных задач

Модель ESQ 770-4T0110G/0150P представляет собой векторный частотный преобразователь, рассчитанный на питание от трехфазной сети 380–400 В. Устройство способно работать в двух режимах: с номинальной мощностью 11 кВт (режим G — тяжелый пуск) и с перегрузочной способностью до 15 кВт (режим P — легкий пуск). Это позволяет гибко адаптировать привод под конкретные технологические условия без замены оборудования.

Назначение и область применения

Преобразователь предназначен для плавного регулирования частоты вращения асинхронных электродвигателей с короткозамкнутым ротором. Используется в системах автоматизации, где требуется точный контроль скорости, момента или положения вала. Типовые задачи включают управление насосами, вентиляторами, компрессорами, конвейерами, мешалками и другим оборудованием в промышленности, ЖКХ и сельском хозяйстве.

Сильные стороны модели

Ключевое преимущество — двойной номинал мощности (11/15 кВт), который позволяет применять один и тот же преобразователь для двигателей разной нагрузки. В режиме G (11 кВт) обеспечивается высокий пусковой момент, необходимый для тяжелых механизмов (например, дробилок или центрифуг). В режиме P (15 кВт) достигается максимальная производительность для оборудования с низкой инерцией (вентиляторы, насосы). Это упрощает складской запас и снижает затраты на подбор привода.

Векторное управление без обратной связи (сенсорное) обеспечивает стабильную работу при резких изменениях нагрузки и на низких оборотах. Преобразователь автоматически подстраивает параметры под подключенный двигатель, что сокращает время настройки и повышает энергоэффективность.

Практические возможности и особенности

• Плавный пуск и торможение: исключаются гидравлические удары в трубопроводах и механические перегрузки в приводах, продлевается срок службы двигателя и оборудования.


• Защита двигателя: встроенные функции от перегрузки по току, короткого замыкания, перенапряжения и перегрева. Автоматическое отключение при аварийных ситуациях.


• Диапазон регулирования скорости: от 0 до 400 Гц с точностью до 0,1% от заданной частоты. Подходит для высокоскоростных шпинделей и низкооборотных механизмов.


• Встроенный ПИД-регулятор: позволяет организовать замкнутые системы управления (например, поддержание давления или уровня жидкости) без внешних контроллеров.


• Интерфейсы управления: аналоговые входы (0–10 В, 4–20 мА), дискретные входы/выходы, релейный выход, интерфейс RS-485 для связи с верхним уровнем автоматизации.

Ограничения и важные замечания

Преобразователь рассчитан на работу в помещениях с нормальными условиями (температура от -10°C до +40°C, влажность до 90% без конденсации). Для эксплуатации в запыленных или агрессивных средах требуется установка в шкаф с IP-защитой. Подключение двигателя должно выполняться медным кабелем сечением не менее 4 мм² на каждую фазу при длине до 50 метров; для больших расстояний требуется установка выходных дросселей. Модель не поддерживает режим рекуперации энергии в сеть — торможение осуществляется через встроенный тормозной резистор (не входит в комплект). При выборе режима P (15 кВт) убедитесь, что двигатель допускает работу с перегрузкой до 110% в течение 60 секунд.

Что учесть при выборе

Для точного подбора оцените фактический ток двигателя: в режиме G (11 кВт) номинальный выходной ток составляет 25 А, в режиме P (15 кВт) — 32 А. Если двигатель потребляет ток выше 32 А, требуется преобразователь большей мощности. Обратите внимание на тип нагрузки: для насосов и вентиляторов обычно достаточно режима P, для конвейеров и компрессоров предпочтителен режим G. Габариты устройства (155×250×176 мм) позволяют размещать его в стандартных электрощитах, но при монтаже необходимо обеспечить зазор для вентиляции не менее 100 мм сверху и снизу.
