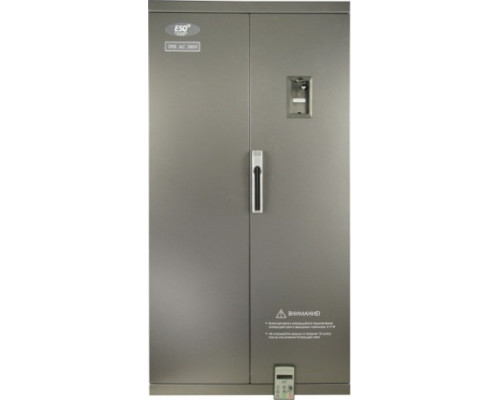

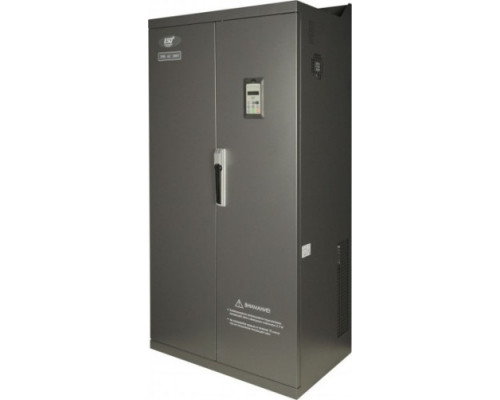

Частотный преобразователь ESQ 500-4T3150G/3550P 315/355 кВт 380-460В

Назначение и область применения

Частотный преобразователь ESQ 500-4T3150G/3550P представляет собой устройство для управления скоростью вращения трехфазных асинхронных двигателей. Модель рассчитана на работу с мощностью до 355 кВт в режиме перегрузки (P) и 315 кВт в режиме постоянной нагрузки (G). Это оборудование предназначено для промышленных систем, где требуется точное регулирование оборотов, плавный пуск и защита электродвигателя. Благодаря высокой выходной мощности, преобразователь подходит для тяжелых условий эксплуатации: приводов конвейерных линий, крупных насосов, вентиляторов, компрессоров, дробилок, мельниц и подъемных механизмов. Устройство работает от трехфазной сети напряжением 380–460 В, что позволяет интегрировать его в стандартные промышленные сети без дополнительных согласующих трансформаторов.

Конструктивные особенности и эксплуатационные параметры

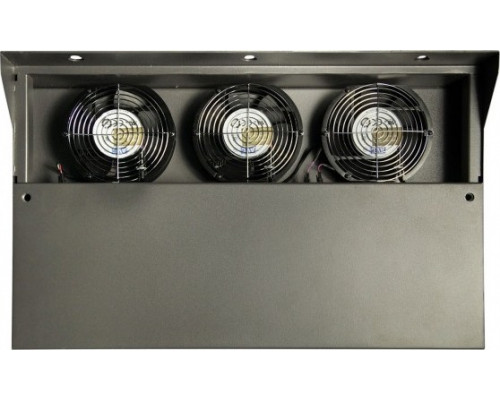

Модель ESQ 500-4T3150G/3550P имеет массивную конструкцию, что обусловлено необходимостью отвода тепла при работе с большими токами. Габариты корпуса составляют 700 мм в ширину, 1368 мм в высоту и 430 мм в глубину, а масса достигает 226 кг. Это требует наличия усиленного крепления и достаточного пространства для монтажа. Устройство оснащено системой принудительного охлаждения, поэтому при установке важно обеспечить свободный приток воздуха к радиаторам и вентиляторам. Преобразователь поддерживает два режима работы: тяжелый (G) для постоянных нагрузок с высоким моментом и легкий (P) для нагрузок с переменным моментом, что позволяет адаптировать его под конкретный тип механизма. Встроенные функции защиты включают контроль перегрузки по току, перенапряжения, пониженного напряжения, короткого замыкания на выходе и перегрева силового модуля.

Практические возможности управления

Устройство обеспечивает широкий диапазон регулирования частоты от 0 до 400 Гц, что позволяет использовать его как для низкооборотных, так и для высокоскоростных приводов. Возможность настройки пускового момента до 150% от номинального делает модель пригодной для запуска механизмов с большим моментом инерции — например, центрифуг или ленточных пил. Преобразователь поддерживает векторное управление без датчика обратной связи, что повышает точность поддержания скорости под нагрузкой. Для интеграции в автоматизированные системы управления предусмотрены дискретные и аналоговые входы/выходы, а также интерфейс RS-485 с поддержкой протокола Modbus. При выборе данной модели стоит учитывать, что для полноценной настройки и диагностики потребуется внешний пульт управления или подключение к ПК через специализированное программное обеспечение.

Ограничения и рекомендации по выбору

При эксплуатации преобразователя необходимо обеспечить подводящую сеть с достаточной мощностью и низким импедансом, так как при пуске возможны значительные пики тока. Устройство чувствительно к качеству питающего напряжения: длительные отклонения выше 460 В или ниже 380 В могут привести к срабатыванию защиты или выходу из строя силовых элементов. Для подключения двигателя рекомендуется использовать экранированный кабель с длиной не более 100 метров, чтобы избежать помех и отражений сигнала. Из-за большого веса и габаритов монтаж должен выполняться на прочную несущую конструкцию, желательно с использованием подъемного оборудования. При работе в условиях повышенной запыленности или влажности требуется установка дополнительных фильтров или размещение в шкафу с соответствующей степенью защиты. Модель не предназначена для питания однофазных двигателей или работы в сети с частотой выше 60 Гц без дополнительной настройки.

Ключевые технические характеристики

Основные параметры, определяющие применимость данного преобразователя:

• Номинальная выходная мощность: 315 кВт (режим G), 355 кВт (режим P)


• Входное напряжение: 380–460 В, трехфазное


• Выходная частота: 0–400 Гц


• Производитель: ESQ


• Габариты (Ш×В×Г): 700×1368×430 мм


• Масса: 226 кг

Эти данные позволяют оценить совместимость с существующей инфраструктурой и требованиями к монтажу. При выборе важно убедиться, что номинальный ток двигателя не превышает выходной ток преобразователя, а также учесть необходимость установки входного дросселя для снижения гармонических искажений.
