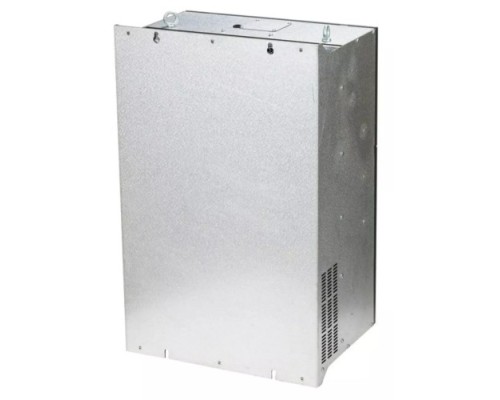

Частотный преобразователь ESQ 230-4T-55K 55 кВт, 380В

Назначение и область применения

Частотный преобразователь ESQ 230-4T-55K мощностью 55 кВт предназначен для управления скоростью и моментом трехфазных асинхронных электродвигателей в промышленных условиях. Модель рассчитана на питание от сети 380 В (три фазы) и обеспечивает плавный пуск, остановку и регулировку частоты вращения вала. Это базовое решение для задач, где требуется надежное управление электроприводом без избыточных функций: вентиляционные системы, насосные станции, конвейерные линии, компрессорное оборудование и другие механизмы с постоянным или переменным моментом нагрузки.

Ключевые особенности и практические возможности

Преобразователь построен на векторном алгоритме управления, что позволяет поддерживать стабильный крутящий момент на низких оборотах и обеспечивает точность регулировки скорости. Это особенно важно при работе с нагрузками, требующими высокого пускового момента, например, в транспортерах или экструдерах.

• Монтаж на DIN-рейку — упрощает установку в стандартных электрощитах, экономит место и сокращает время на подключение. Однако при мощности 55 кВт и весе 17,5 кг убедитесь, что DIN-рейка и крепления рассчитаны на такую нагрузку.


• Интерфейс RS-485 — позволяет интегрировать преобразователь в системы автоматизации (SCADA, ПЛК) по протоколу Modbus. Это дает возможность удаленно контролировать параметры работы, считывать аварийные сигналы и настраивать режимы.


• Встроенный ЭМС-фильтр — снижает уровень электромагнитных помех, что критично для оборудования, чувствительного к помехам, и упрощает соответствие требованиям электромагнитной совместимости. Фильтр встроен, поэтому не требуется дополнительных внешних устройств в большинстве стандартных схем.

Технические нюансы и ограничения

Модель ESQ 230-4T-55K относится к базовому сегменту векторных преобразователей. Это означает, что она подходит для типовых задач, но может иметь ограничения по функционалу (например, отсутствие расширенных ПИД-регуляторов для сложных систем вентиляции или специализированных алгоритмов для подъемных механизмов). При выборе учитывайте:

• Мощность 55 кВт — рассчитана на двигатели с номинальным током, соответствующим данной мощности при напряжении 400 В. Перед подключением проверьте соответствие тока двигателя выходному току преобразователя.


• Напряжение питания 380 В — модель предназначена для трехфазных сетей с линейным напряжением 380–400 В. Не подходит для однофазного ввода.


• Условия эксплуатации — как и большинство частотников, требует установки в сухом, проветриваемом месте с температурой окружающей среды от -10°C до +40°C (возможно снижение мощности при более высоких температурах).


• Комплектация — в упаковку входит только сам преобразователь. Дополнительные аксессуары (дроссели, фильтры, панели управления) приобретаются отдельно.

На что обратить внимание при выборе

Если ваша задача — управление стандартным асинхронным двигателем мощностью до 55 кВт в условиях, где не требуется сложная автоматизация или работа в агрессивных средах, эта модель станет практичным выбором. Однако для ответственных применений (например, крановые установки, лифты, взрывоопасные зоны) необходимы преобразователи с расширенными функциями безопасности и сертификатами. Также учитывайте, что при работе с длинными кабелями (более 50 м) между преобразователем и двигателем может потребоваться выходной дроссель для снижения перенапряжений.
