Назначение и область применения

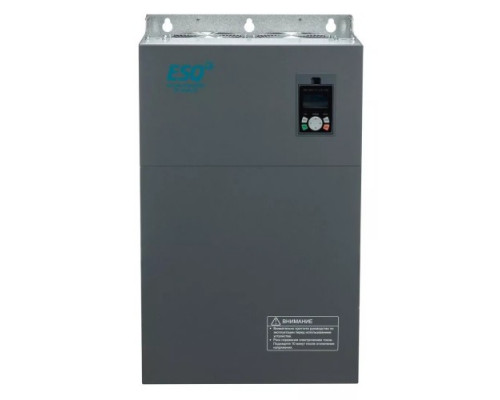

Частотный преобразователь ESQ 770-4T1320G/1600P представляет собой универсальное устройство для управления скоростью вращения трехфазных асинхронных электродвигателей мощностью до 160 кВт. Модель относится к категории векторных преобразователей, что позволяет решать задачи точного регулирования момента и скорости в широком диапазоне нагрузок. Благодаря поддержке режимов перегрузки (G — для тяжелого пуска, P — для вентиляторных и насосных нагрузок) данный привод адаптирован для использования в технологических процессах с различными требованиями к пусковому моменту и динамике разгона.
Технические особенности и практическая польза
Преобразователь рассчитан на питание от трехфазной сети 380–400 В и обеспечивает номинальную мощность 132 кВт в тяжелом режиме (G) и 160 кВт в легком режиме (P). Это означает, что устройство способно выдерживать кратковременные перегрузки до 150% от номинального тока в течение 60 секунд, что критически важно для механизмов с высокими пусковыми токами — конвейеров, компрессоров, экструдеров, дробилок и другого оборудования с инерционными нагрузками. В режиме P (до 160 кВт) преобразователь оптимален для насосов, вентиляторов и центробежных механизмов, где пусковые токи ниже, а основное требование — плавный разгон и энергоэффективность.
Конструкция и эксплуатационные параметры

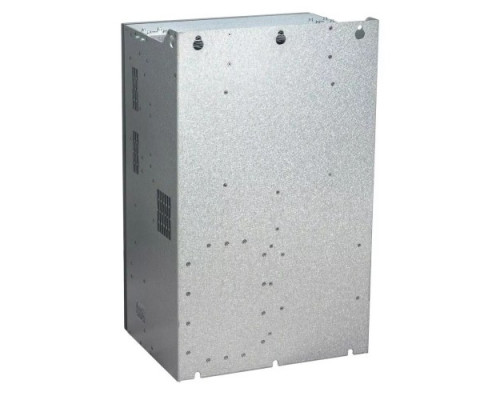

Устройство выполнено в корпусе с габаритами 450×740×329 мм и массой 79 кг, что характерно для промышленных преобразователей высокой мощности. Такие размеры предполагают установку на вертикальную поверхность или в электрошкаф с обеспечением достаточного теплоотвода. При монтаже необходимо учитывать, что для эффективного охлаждения требуется свободное пространство вокруг корпуса (не менее 100–150 мм с каждой стороны), а также принудительная вентиляция в шкафу при высокой плотности установки оборудования. Встроенные системы защиты от перегрузок, короткого замыкания, перенапряжения и перегрева минимизируют риск выхода из строя как самого преобразователя, так и подключенного двигателя.
Ключевые возможности и ограничения
Модель ESQ 770-4T1320G/1600P поддерживает векторное управление без датчика обратной связи, что обеспечивает стабильную работу при изменении нагрузки и точное поддержание скорости в диапазоне от 0 до 400 Гц. Встроенные ПИД-регуляторы позволяют организовать автоматическое поддержание технологических параметров (давления, расхода, температуры) без внешних контроллеров. Однако следует учитывать, что для полноценной реализации векторного управления с высоким моментом на низких оборотах требуется правильно настроить параметры двигателя (номинальный ток, сопротивление статора, индуктивность). При подключении к сети через автоматический выключатель или УЗО необходимо выбирать аппараты с задержкой срабатывания, чтобы избежать ложных отключений из-за высокочастотных помех.
На что обратить внимание при выборе
При подборе данного преобразователя важно учитывать реальный характер нагрузки. Если оборудование требует частых пусков с высокой перегрузкой (например, центрифуги, прессы), следует ориентироваться на режим G (132 кВт) и предусмотреть запас по току. Для вентиляторов и насосов с плавным пуском допустимо использование режима P (160 кВт), что дает экономию при выборе кабеля и коммутационной аппаратуры. Также необходимо проверить соответствие напряжения питающей сети (380–400 В ±10%) и частоты (50/60 Гц), а также наличие дополнительных опций (тормозной резистор, фильтр ЭМС, коммуникационные модули), которые могут потребоваться для конкретного применения. Преобразователь поставляется без внешних аксессуаров, поэтому при необходимости их следует заказывать отдельно.
Характеристики
Габариты и вес
