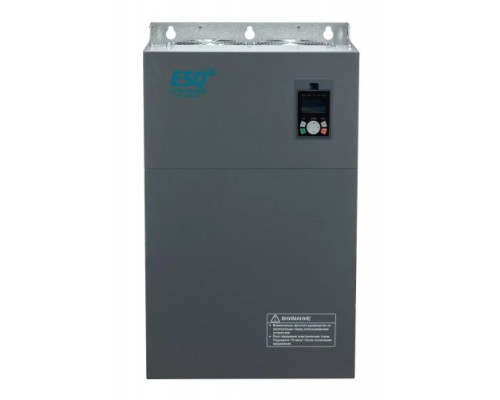

Частотный преобразователь ESQ 770-4T2500G/2800P 250/280 кВт, 380В

Профессиональный частотный преобразователь для мощных промышленных приводов

Модель ESQ 770-4T2500G/2800P представляет собой универсальный векторный преобразователь частоты высокой мощности, предназначенный для управления асинхронными электродвигателями в тяжелых условиях эксплуатации. Это устройство рассчитано на работу с трехфазными двигателями мощностью до 280 кВт при напряжении 400 В. Преобразователь построен по схеме «G/P», что означает возможность выбора режима работы: тяжелый (G) для постоянной нагрузки 250 кВт или легкий (P) для вентиляторных и насосных нагрузок до 280 кВт. Данная особенность позволяет адаптировать привод под конкретные технологические задачи без замены оборудования.

Назначение и сферы применения

Преобразователь ESQ 770 спроектирован для использования в технологических процессах, где требуется плавное регулирование скорости вращения электродвигателя и точный контроль момента. Основные сферы применения включают:

• Приводы центробежных и поршневых компрессоров, насосов, вентиляторов и дымососов большой мощности.


• Конвейерные линии, транспортеры и рольганги с высокими пусковыми нагрузками.


• Экструдеры, миксеры, дробилки и другое технологическое оборудование, требующее стабильного момента на низких оборотах.


• Системы автоматизации зданий (чиллеры, градирни, системы приточной вентиляции).

Благодаря векторному управлению без обратной связи, устройство обеспечивает высокую точность поддержания скорости (до 0,5% от номинальной) и способность развивать номинальный момент на нулевой скорости, что критично для старта тяжелых механизмов.

Ключевые технические особенности и их практическая ценность

Модель 770-4T2500G/2800P имеет несколько значимых конструктивных и функциональных особенностей, которые отличают ее от стандартных преобразователей:

• Двойной номинал мощности (G/P): Режим G (250 кВт) предназначен для постоянной работы с перегрузкой 150% в течение 60 секунд — это необходимо для приводов с тяжелым пуском. Режим P (280 кВт) рассчитан на более легкие условия с перегрузкой 120% и подходит для насосов и вентиляторов. Выбор режима осуществляется при настройке, что экономит средства, так как один преобразователь покрывает два диапазона мощностей.


• Встроенный векторный контроль: Обеспечивает точное управление моментом и скоростью даже без датчика обратной связи на валу двигателя. Это позволяет экономить на установке энкодера и кабеля, сохраняя высокое качество регулирования.


• Защита от перегрузок и коротких замыканий: Преобразователь оснащен полной системой защиты: от превышения тока, перенапряжения, перегрева радиатора, обрыва фазы на входе и выходе, а также от замыкания на землю. Это снижает риск выхода из строя как самого привода, так и подключенного двигателя.

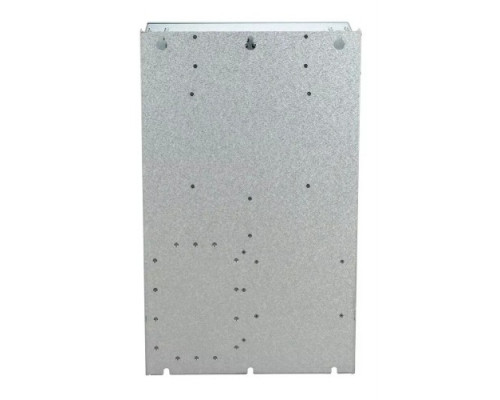

• Габариты и монтаж: Устройство имеет значительные размеры (500×940×369 мм) и вес 137 кг, что характерно для преобразователей такого класса. Корпус выполнен в формате шкафного исполнения с возможностью настенного монтажа или установки в электрощит. Важно предусмотреть достаточное пространство для вентиляции и обслуживания.

Ограничения и важные аспекты при выборе

Перед покупкой и установкой необходимо учитывать несколько практических моментов:

• Совместимость с двигателем: Преобразователь рассчитан на стандартные асинхронные двигатели с номинальным напряжением 380–400 В. Для двигателей с другим напряжением или специальных типов (синхронные, с постоянными магнитами) требуется уточнение параметров.


• Условия эксплуатации: Устройство предназначено для работы в закрытых помещениях с температурой окружающей среды от -10 до +40 °C (без снижения номинальной мощности). При температуре выше +40 °C требуется снижение выходного тока (дератинг) или принудительное охлаждение.


• Подключение и настройка: Для ввода в эксплуатацию необходима квалифицированная настройка параметров под конкретный двигатель (ввод номинального тока, частоты, напряжения, типа нагрузки). Преобразователь имеет встроенную панель управления с дисплеем для программирования, но для сложных систем автоматизации может потребоваться подключение к внешнему контроллеру через интерфейс RS-485 (наличие уточняется в спецификации).


• Комплектность: В базовой поставке — сам преобразователь с панелью управления. Дополнительные аксессуары (входные/выходные реакторы, фильтры ЭМС, тормозные резисторы) приобретаются отдельно в зависимости от условий сети и длины моторного кабеля.

Данная модель является профессиональным решением для непрерывных технологических процессов, где надежность и точность управления критичны. Она подходит для замены устаревших систем пуска (звезда-треугольник, реостатный пуск) и модернизации оборудования с целью энергосбережения.
