Частотный преобразователь ESQ 760-4T1850G/2000P 185/200 кВт, 380 В

Назначение и область применения

Частотный преобразователь ESQ 760-4T1850G/2000P представляет собой промышленное устройство для управления скоростью вращения трехфазных асинхронных электродвигателей мощностью до 200 кВт. Модель построена на базе универсальной векторной платформы, что позволяет использовать её в широком спектре технологических процессов: от насосных станций и вентиляционных систем до конвейерных линий, экструдеров и металлорежущих станков. Устройство подходит как для простых задач регулирования частоты вращения, так и для сложных систем автоматизации, требующих поддержания момента на низких оборотах.

Ключевые технические характеристики и их практический смысл

Номинальная мощность 200 кВт (с возможностью работы в режиме перегрузки до 185 кВт для тяжелых условий) при питающем напряжении 380-400 В и трехфазном подключении. Это означает, что преобразователь способен управлять двигателями, потребляющими ток до 340-360 А (в зависимости от конкретной нагрузки). Режим "G" (насос/вентилятор) обеспечивает легкий пуск и плавное регулирование для механизмов с квадратичной нагрузкой, а режим "P" (тяжелый пуск) — высокий пусковой момент для оборудования с инерционными массами или высоким сопротивлением троганию.

Конструктивные особенности и эксплуатация

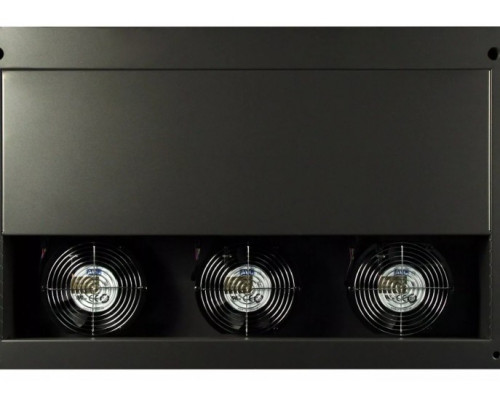

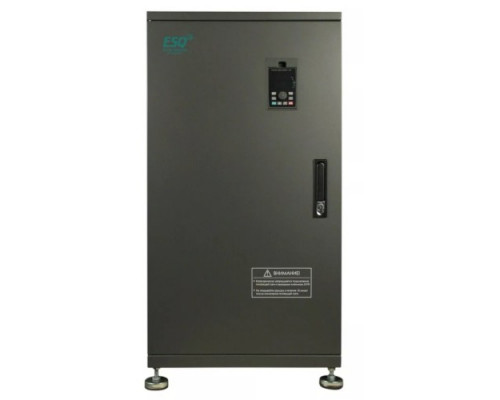

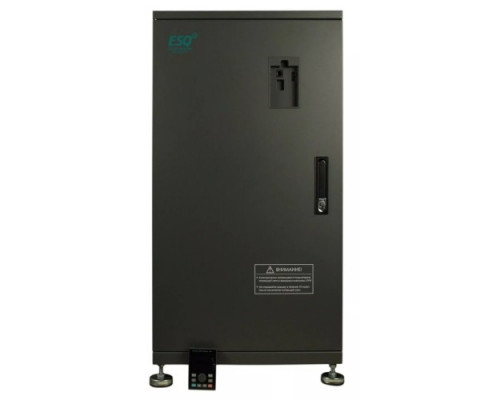

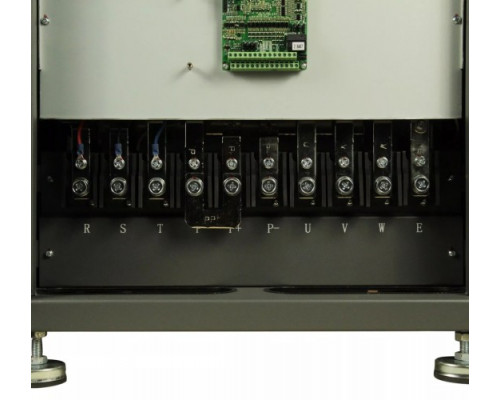

Преобразователь выполнен в напольном исполнении с габаритами 485x880x310 мм и массой 81 кг. Такие размеры требуют установки на ровную поверхность с обеспечением достаточного пространства для охлаждения (рекомендуемые зазоры по бокам и сверху — не менее 100-150 мм). Устройство оснащено встроенным тормозным ключом, что позволяет подключать внешние тормозные резисторы для быстрой остановки двигателя или работы с рекуперацией энергии. Входные и выходные клеммы рассчитаны на сечение кабеля до 95-120 мм² (рекомендуется уточнить по паспорту).

Сильные стороны модели

• Векторное управление без датчика обратной связи — обеспечивает стабильную работу двигателя даже при резких изменениях нагрузки, что критично для конвейеров, дробилок и миксеров.


• Встроенный ПИД-регулятор — позволяет организовать замкнутый контур управления технологическим параметром (давление, расход, температура) без дополнительных контроллеров.


• Широкий диапазон входного напряжения (320-480 В) — устройство стабильно работает при колебаниях сети, характерных для промышленных объектов.


• Защита от перегрузок, короткого замыкания и обрыва фазы — автоматически отключает двигатель при аварийных режимах, предотвращая повреждение оборудования.

Ограничения и особенности выбора

При подборе преобразователя для конкретного двигателя необходимо учитывать, что номинальная мощность 200 кВт указана для стандартных условий (температура окружающей среды до +40°C, высота установки до 1000 м). При эксплуатации в жарких цехах или на высоте более 1000 м требуется снижение номинальной мощности на 1-2% на каждые 100 м превышения. Устройство не поддерживает работу с однофазными двигателями и не предназначено для питания от сети с напряжением ниже 320 В. Для подключения внешних устройств (датчиков, реле, контроллеров) предусмотрены дискретные и аналоговые входы/выходы, однако их количество ограничено — перед проектированием системы автоматизации рекомендуется проверить конфигурацию.

Комплектация и установка

В стандартную поставку входит сам преобразователь с руководством по эксплуатации. Внешние элементы (тормозные резисторы, сетевые дроссели, фильтры ЭМС, пульты дистанционного управления) приобретаются отдельно. Для подключения к сети и двигателю требуется силовой кабель с медными жилами, сечение которого рассчитывается исходя из фактического тока двигателя. При монтаже важно обеспечить надежное заземление корпуса и соблюдать полярность подключения клемм управления.
