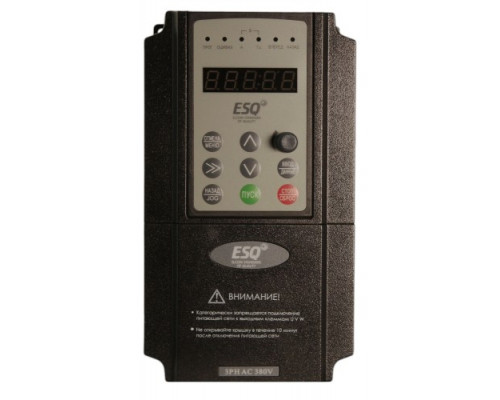

Частотный преобразователь ESQ 600-4T0110G/0150P 11/15 кВт 380-460В

Назначение и область применения

Частотный преобразователь ESQ 600-4T0110G/0150P представляет собой устройство для управления скоростью вращения трехфазных асинхронных электродвигателей мощностью до 15 кВт. Модель рассчитана на питание от сети 380-460 В и предназначена для работы в промышленных условиях. Благодаря поддержке двух режимов — тяжелого (G) и легкого (P) — преобразователь может эксплуатироваться как с номинальной мощностью 11 кВт при высоких перегрузках, так и с мощностью 15 кВт при стандартных нагрузках. Это делает его универсальным решением для оборудования с различными требованиями к пусковым моментам и пиковым нагрузкам.

Основные сферы применения включают станки с ЧПУ, конвейерные системы, упаковочные линии, пищевые машины, миксеры, мельницы, подъемно-транспортные механизмы и другое оборудование, где требуется точное регулирование скорости или плавный пуск. Устройство особенно эффективно для инерционных нагрузок — например, для вентиляторов, центрифуг или маховиков, где важна стабильность работы при разгоне и торможении.

Ключевые технические особенности и их практический смысл

Модель ESQ 600-4T0110G/0150P построена на базе векторного управления, что обеспечивает высокий пусковой момент даже на низких оборотах — это критично для подъемных механизмов или оборудования с тяжелым запуском. Встроенный тормозной ключ позволяет подключать внешние тормозные резисторы для быстрой остановки инерционных нагрузок, что расширяет возможности использования в лифтах, кранах или экструдерах.

• Двойной номинал мощности (G/P): Режим G (11 кВт) предназначен для тяжелых условий с перегрузкой до 150% в течение 60 секунд, режим P (15 кВт) — для стандартных нагрузок с перегрузкой до 120%. На практике это означает, что один преобразователь можно адаптировать под конкретный тип механизма без замены оборудования.


• Диапазон питающего напряжения 380-460 В: Устройство стабильно работает в сетях с колебаниями напряжения, что актуально для производственных цехов с нестабильным электроснабжением. Выходная частота регулируется от 0 до 400 Гц, что позволяет использовать двигатели с высокими оборотами (например, для шпинделей станков).


• Компактные габариты и вес: При ширине 180 мм, высоте 304 мм и глубине 189 мм преобразователь весит 6,5 кг. Это упрощает монтаж в шкафы управления с ограниченным пространством — устройство можно устанавливать как на DIN-рейку, так и на панель.

Ограничения и рекомендации по выбору

При подборе преобразователя важно учитывать, что модель ESQ 600-4T0110G/0150P не имеет встроенного тормозного резистора — его необходимо приобретать отдельно для задач, требующих интенсивного торможения. Также следует обратить внимание на условия охлаждения: для номинальной работы при 15 кВт требуется достаточный воздухообмен в шкафу, особенно при длительной эксплуатации на верхнем пределе мощности.

Устройство не предназначено для однофазного питания — требуется трехфазная сеть 380-460 В. Если в вашем оборудовании используются двигатели с номинальным током выше 32 А (для режима 15 кВт), необходимо проверить соответствие по току, так как преобразователь рассчитан на определенные токовые нагрузки. Для точного выбора режима (G или P) рекомендуется ориентироваться на паспортные данные подключаемого двигателя и характер нагрузки — например, для насосов и вентиляторов подойдет режим P, а для дробилок или прессов — G.

Практические возможности управления

Преобразователь поддерживает несколько способов задания скорости: через встроенный потенциометр, внешние аналоговые сигналы (0-10 В или 4-20 мА) или цифровые входы. Это позволяет интегрировать его в существующие системы автоматизации — например, подключать к контроллерам или датчикам обратной связи. Встроенный ПИД-регулятор дает возможность стабилизировать давление, расход или температуру без дополнительных контроллеров, что упрощает настройку для вентиляционных или насосных станций.

Для защиты двигателя предусмотрены функции контроля тока, напряжения и температуры. При превышении допустимых параметров устройство автоматически снижает частоту или отключает нагрузку, предотвращая повреждение обмоток. Это особенно важно при работе с дорогостоящим оборудованием или в условиях частых перегрузок.
