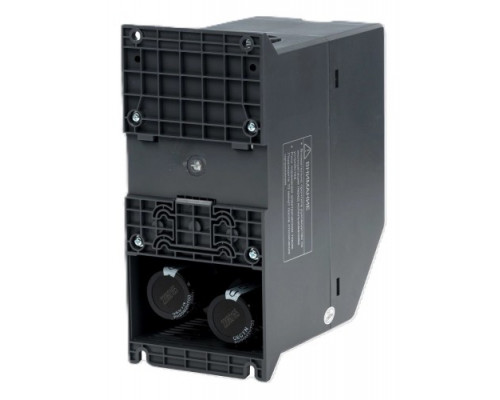

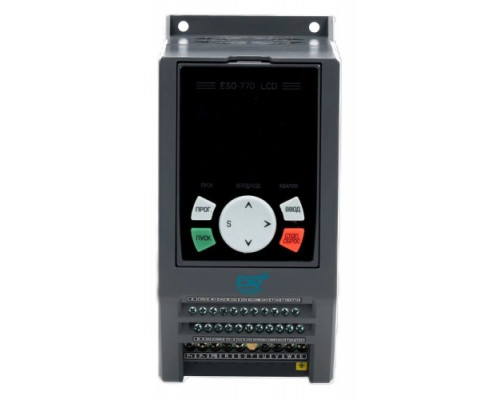

Частотный преобразователь ESQ 770-4T-0040 4/5.5 кВт, 380 В

Назначение и область применения

Частотный преобразователь ESQ 770-4T-0040 — это устройство, предназначенное для плавного регулирования скорости вращения трехфазных асинхронных электродвигателей мощностью до 5.5 кВт. Модель работает от промышленной сети 380 В и относится к классу универсальных векторных преобразователей. Она подходит для задач, где требуется точный контроль оборотов, пусковых токов и крутящего момента: конвейерные линии, насосы, вентиляторы, компрессоры, станки, миксеры и другое производственное оборудование. Управление может осуществляться как с панели, так и по внешним сигналам.

Основные технические характеристики и их практический смысл

Преобразователь рассчитан на номинальную мощность 5.5 кВт при напряжении 400 В, что позволяет подключать двигатели с аналогичной мощностью в трехфазной сети. При этом модель поддерживает кратковременную перегрузку до 150% в течение 60 секунд, что важно при пуске оборудования с высоким моментом инерции. Выходная частота регулируется в диапазоне от 0 до 400 Гц, что дает возможность как плавно разгонять двигатель, так и использовать его на повышенных оборотах (при условии, что двигатель и механическая часть это допускают). Векторный режим управления обеспечивает стабильную работу на низких скоростях без потери момента.

Конструктивные особенности и установка

Корпус преобразователя имеет компактные габариты: ширина 90 мм, высота 192 мм, глубина 148 мм. Вес устройства составляет 1.5 кг, что упрощает монтаж на DIN-рейку или в электрошкаф. Для охлаждения используется встроенный вентилятор, поэтому при установке важно обеспечить свободный приток воздуха и не размещать прибор вплотную к другим источникам тепла. Модель оснащена клеммами для подключения питания, двигателя, внешних датчиков и цепей управления. В базовой комплектации отсутствуют дополнительные фильтры или тормозные резисторы — их необходимо приобретать отдельно, если требуется снижение электромагнитных помех или работа с высокоинерционной нагрузкой.

Функциональные возможности и управление

Преобразователь поддерживает несколько способов задания скорости: с помощью встроенного потенциометра, внешнего аналогового сигнала (0–10 В или 4–20 мА), многоступенчатого дискретного управления или через интерфейс RS-485. Это позволяет интегрировать его в системы автоматизации с контроллерами или программируемыми реле. Встроенные защиты от перегрузки, короткого замыкания, перенапряжения и перегрева предотвращают выход оборудования из строя при аварийных ситуациях. Для настройки параметров используется цифровая панель с кнопками и дисплеем, где отображаются текущие значения частоты, тока и напряжения.

На что обратить внимание при выборе

• Совместимость с двигателем: убедитесь, что номинальный ток преобразователя соответствует току вашего электродвигателя. Для двигателей мощностью 4–5.5 кВт при 380 В это обычно 8–12 А.


• Условия эксплуатации: модель рассчитана на работу при температуре от -10 до +40 °C и влажности до 90% без конденсации. При установке в пыльных или жарких помещениях требуется дополнительная защита шкафа.


• Тип нагрузки: для вентиляторов и насосов с квадратичным моментом преобразователь подходит без ограничений. Для кранов, лифтов или экструдеров с постоянным моментом может потребоваться запас по мощности или установка тормозного модуля.


• Длина кабеля двигателя: при длине более 20 метров рекомендуется использовать выходной дроссель для снижения помех и предотвращения отраженных волн.

Ограничения и особенности эксплуатации

Преобразователь не предназначен для однофазного питания (требуется три фазы 380 В). При работе на частотах выше 50 Гц необходимо учитывать механическую прочность подшипников и центробежные нагрузки двигателя. Для точного позиционирования или реверса с высокими динамическими нагрузками может потребоваться внешний тормозной резистор (не входит в комплект). Устройство не имеет встроенного фильтра ЭМС, поэтому при подключении к сети с чувствительным оборудованием рекомендуется установка сетевого фильтра.
