Частотный преобразователь ESQ 230-2S-0.4K 0,4 кВт, 220 В

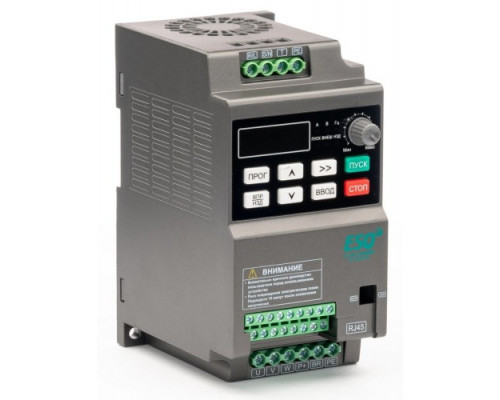

Компактный векторный преобразователь частоты ESQ 230-2S-0.4K

Модель ESQ 230-2S-0.4K представляет собой однофазный частотный преобразователь мощностью 0,4 кВт, предназначенный для управления асинхронными электродвигателями. Устройство построено на базе векторного алгоритма управления, что обеспечивает точное регулирование скорости и момента вращения даже на низких оборотах. Благодаря компактному исполнению и креплению на DIN-рейку, преобразователь оптимален для встраивания в распределительные щиты и автоматизированные системы, где важен каждый сантиметр пространства.

Назначение и типовые задачи

Этот преобразователь частоты создан для решения базовых задач по управлению электроприводом в промышленном и бытовом оборудовании. Он подходит для:

• Плавного пуска и остановки двигателей насосов, вентиляторов, конвейеров и упаковочных машин.


• Регулирования производительности механизмов (например, изменение скорости подачи или интенсивности перемешивания).


• Энергосбережения за счет оптимизации работы двигателя под фактическую нагрузку.


• Защиты двигателя от перегрузок, коротких замыканий и перегрева.

Мощность 0,4 кВт и однофазное питание 230 В делают модель востребованной для маломощных приводов, где нет доступа к трехфазной сети.

Сильные стороны и особенности

Главное преимущество ESQ 230-2S-0.4K — сочетание векторного управления и компактного форм-фактора. Векторный режим позволяет добиться стабильной работы двигателя под нагрузкой, что особенно важно для механизмов с переменным моментом сопротивления. Устройство оснащено встроенным ЭМС-фильтром, который снижает электромагнитные помехи, создаваемые преобразователем — это упрощает интеграцию в чувствительные электронные системы и помогает соблюдать нормы электромагнитной совместимости.

Наличие интерфейса RS-485 открывает возможность удаленного мониторинга и управления через промышленные сети (например, Modbus). Это позволяет встраивать преобразователь в автоматизированные системы управления технологическими процессами без дополнительных модулей расширения. Простота настройки и подключения реализована за счет интуитивного меню параметров и клеммной группы, рассчитанной на стандартные сигналы управления.

Практические возможности и ограничения

Модель рассчитана на работу от однофазной сети 230 В, что накладывает ограничение по максимальному току нагрузки. При выборе важно убедиться, что номинальный ток двигателя не превышает выходной ток преобразователя (обычно около 2,5-3 А для данной мощности). Устройство не предназначено для управления двигателями с номинальным напряжением 380 В — требуется строго соответствие фазности и напряжения питания.

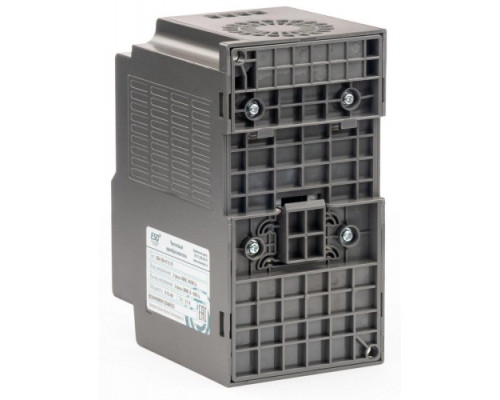

Крепление на DIN-рейку упрощает монтаж, но требует учета габаритов: ширина 80 мм, высота 150 мм, глубина 104 мм. Вес 1,40 кг позволяет размещать преобразователь на стандартных рейках без дополнительного усиления. Встроенный ЭМС-фильтр эффективен для большинства промышленных условий, но при высоких требованиях к помехоподавлению может потребоваться внешний фильтр на входе питания.

На что обратить внимание при выборе

Перед приобретением ESQ 230-2S-0.4K проверьте соответствие параметров двигателя: мощность не должна превышать 0,4 кВт, а номинальное напряжение обмоток должно быть 230 В при соединении в треугольник или 400 В при звезде (с учетом работы от однофазного преобразователя). Для двигателей с высоким пусковым моментом или частыми пусками рекомендуется уточнить допустимую перегрузочную способность модели (обычно 150% в течение 60 секунд).

Если планируется дистанционное управление через RS-485, убедитесь в совместимости протокола с вашей системой управления. Для простых задач (например, регулировка потенциометром) интерфейс не обязателен, но его наличие расширяет возможности модернизации. Также стоит учесть, что преобразователь не имеет встроенного тормозного резистора — для быстрой остановки двигателя с большим моментом инерции потребуется внешний тормозной модуль.
