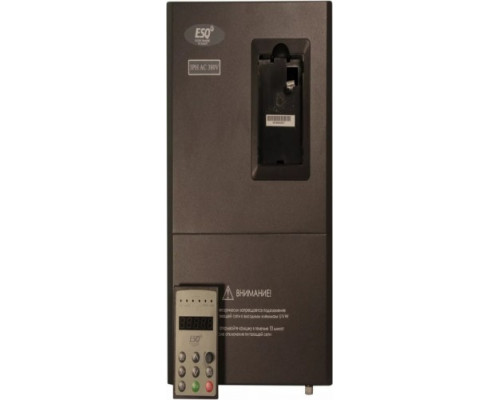

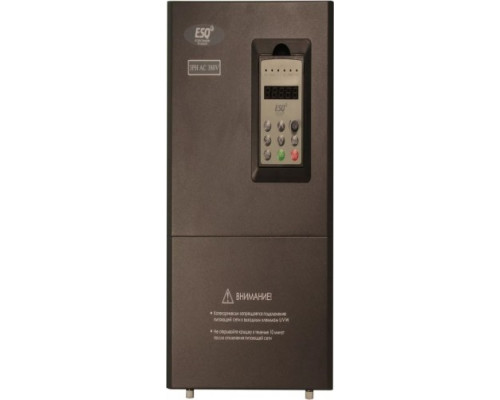

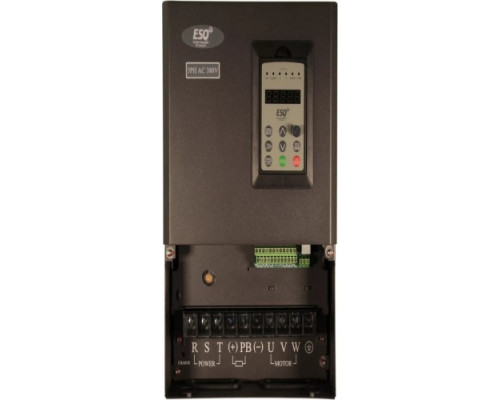

Частотный преобразователь ESQ 600-4T0550G/0750P-BU 55/75 кВт 380-460 В

Назначение и область применения

Частотный преобразователь ESQ 600-4T0550G/0750P-BU — это устройство для плавного регулирования скорости вращения трехфазных асинхронных электродвигателей мощностью до 75 кВт. Модель рассчитана на питание от промышленной сети 380–460 В и предназначена для работы с оборудованием, где требуется точный контроль скорости и момента. Благодаря двойному номиналу (55 кВт в тяжелом режиме и 75 кВт в легком) преобразователь адаптирован как для высоких пусковых нагрузок, так и для продолжительной работы с постоянной нагрузкой. Типовые сценарии использования включают конвейерные линии, упаковочные автоматы, миксеры, дробилки, насосы и вентиляторы, а также подъемно-транспортные механизмы.

Ключевые особенности и сильные стороны

Основное преимущество данной модели — гибкость в выборе режима работы. Режим G (55 кВт) обеспечивает 150% перегрузочной способности в течение 60 секунд, что критично для механизмов с тяжелым пуском (мельницы, центрифуги). Режим P (75 кВт) рассчитан на нагрузки с низким пусковым моментом (насосы, вентиляторы) и позволяет задействовать полную мощность двигателя без запаса по перегрузке. Преобразователь оснащен встроенным ПИД-регулятором для поддержания заданных параметров (давление, расход, температура) без внешнего контроллера. Функция автоматического энергосбережения снижает потребление при частичной нагрузке — актуально для механизмов, работающих в переменном режиме.

Практические возможности и ограничения

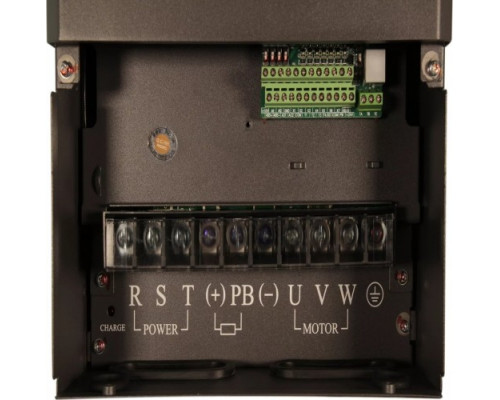

Устройство поддерживает векторное управление без обратной связи (сенсорное), что обеспечивает стабильный момент на низких оборотах (до 0.5 Гц) без установки энкодера. Это важно для подъемных механизмов и позиционирования. Встроенный тормозной ключ позволяет подключать внешние тормозные резисторы для быстрой остановки инерционных нагрузок — например, для конвейеров с большими массами. Диапазон выходной частоты составляет 0–400 Гц, что подходит для высокоскоростных шпинделей и центрифуг. Ограничение: для полноценной работы с двигателями мощностью 75 кВт в режиме P требуется обеспечить достаточное сечение питающего кабеля (рекомендуется не менее 35 мм² на фазу) и использовать автоматический выключатель с номиналом не ниже 160 А. Преобразователь не предназначен для однофазного питания — только трехфазная сеть 380–460 В.

Конструктивные особенности и монтаж

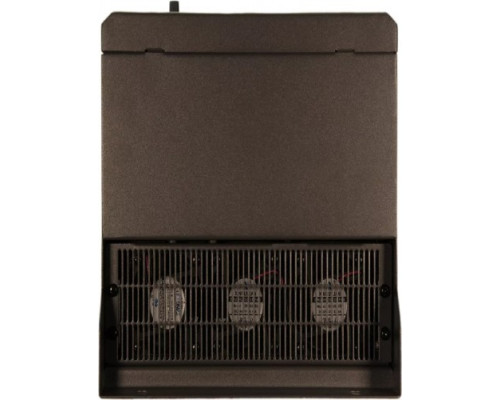

Корпус выполнен в формате IP20 (защита от пальцев и крупных частиц), что предполагает установку в закрытых шкафах управления с принудительной вентиляцией. Габариты (530×290×250 мм) и вес 25.5 кг требуют надежного крепления на вертикальную поверхность. Встроенный ЭМС-фильтр снижает электромагнитные помехи, но для соответствия нормам EN 61800-3 может потребоваться дополнительный внешний фильтр в зависимости от длины моторного кабеля (свыше 50 метров). Охлаждение осуществляется встроенными вентиляторами, которые автоматически регулируют скорость в зависимости от температуры радиатора — это снижает шум и пылеобразование при малых нагрузках.

На что обратить внимание при выборе

При подборе преобразователя к конкретному механизму важно правильно определить режим нагрузки. Если оборудование требует частых пусков/остановов или работает с переменной нагрузкой (дробилки, миксеры), следует выбирать режим G (55 кВт) с запасом по перегрузке. Для длительной работы с постоянной нагрузкой (насосы, вентиляторы) допустим режим P (75 кВт). Также необходимо учитывать, что для управления двигателем мощностью 75 кВт потребуется внешний автомат защиты и, возможно, дроссель для фильтрации гармоник. Преобразователь не имеет встроенного блока тормозного резистора — его необходимо приобретать отдельно, если требуется быстрая остановка. Устройство совместимо с большинством асинхронных двигателей общего назначения, но для старых моделей с низким классом изоляции (менее F) рекомендуется установка выходного дросселя.
