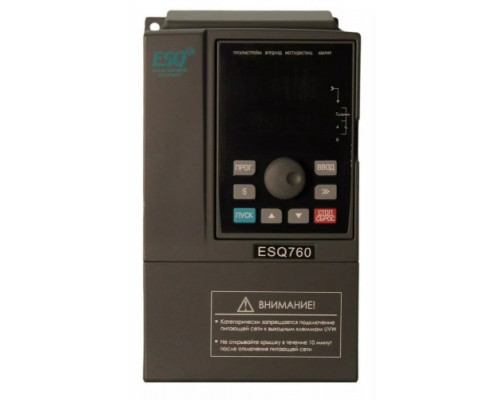

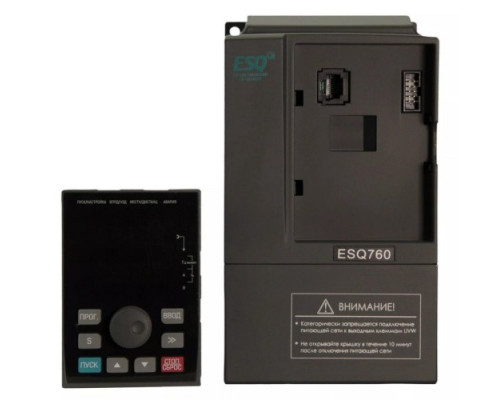

Частотный преобразователь ESQ 760-4T-0022 2.2/4 кВт, 380 В

Назначение и область применения

ESQ 760-4T-0022 — это универсальный векторный преобразователь частоты, предназначенный для плавного регулирования скорости вращения трехфазных асинхронных электродвигателей. Модель рассчитана на питание от трехфазной сети 380–400 В и обеспечивает выходную мощность до 4 кВт. Устройство применяется в системах автоматизации, где требуется точный контроль оборотов, момента или положения вала — от насосов и вентиляторов до конвейеров и металлорежущих станков.

Ключевые технические параметры и их практический смысл

Номинальная мощность 4 кВт при напряжении 400 В позволяет подключать двигатели с соответствующими характеристиками. При этом в характеристиках указана мощность 2.2 кВт — это значение для режима перегрузки или для работы при пониженном напряжении. Практически это означает, что преобразователь может кратковременно выдавать повышенный ток для пуска или преодоления пиковых нагрузок, но длительная работа должна соответствовать номиналу 4 кВт. Трехфазное питание (3 фазы) обязательно: модель не поддерживает однофазное подключение.

Сильные стороны и особенности управления

Векторное управление — ключевое преимущество данной модели. В отличие от скалярных преобразователей, ESQ 760-4T-0022 обеспечивает высокий пусковой момент даже на низких оборотах (до 150% от номинала), что критично для подъемных механизмов, экструдеров или центрифуг. Поддержка обратной связи по скорости (опционально) позволяет минимизировать ошибку регулирования до долей процента. Встроенный ПИД-регулятор упрощает автоматизацию процессов с обратной связью по давлению, расходу или температуре.

Практические возможности и ограничения

• Выходная частота: до 400 Гц — подходит для высокоскоростных шпинделей или специальных двигателей.


• Защита от перегрузок по току, перенапряжения, короткого замыкания и перегрева — устройство автоматически отключается при аварийных режимах.


• Встроенный тормозной ключ (опционально) — для быстрой остановки с рекуперацией энергии, требуется внешний тормозной резистор.

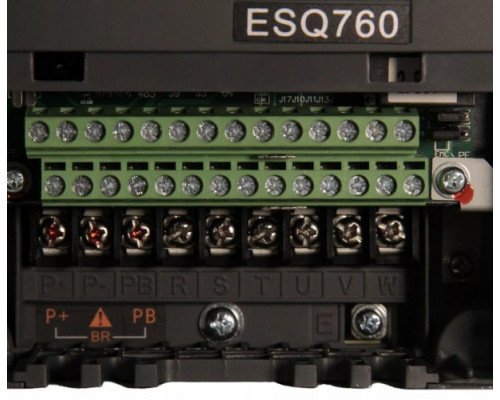

• Дискретные входы/выходы и аналоговый вход (0–10 В / 4–20 мА) — для подключения датчиков, кнопок и контроллеров.


• Ограничение: преобразователь не поддерживает работу с однофазными двигателями или двигателями с мощностью выше 4 кВт.

Что важно учесть при выборе

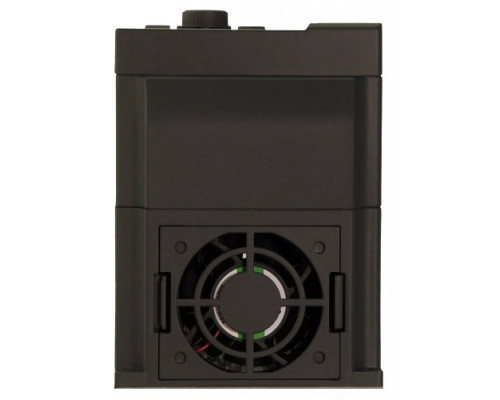

Перед установкой убедитесь, что напряжение сети соответствует 380–400 В (трехфазное), а двигатель рассчитан на подключение «звездой» или «треугольником» в пределах номинала преобразователя. Для корректной работы с высоким пусковым моментом или частым реверсом рекомендуется установка внешнего тормозного резистора (не входит в комплект). Габариты устройства (110×190×150 мм) и вес 2.5 кг позволяют монтировать его в стандартные электрощиты, но необходимо обеспечить достаточный теплоотвод — встроенный вентилятор активен постоянно. При выборе обратите внимание на наличие RS-485 (Modbus RTU) для интеграции в SCADA-системы — в данной модели этот интерфейс предусмотрен.
