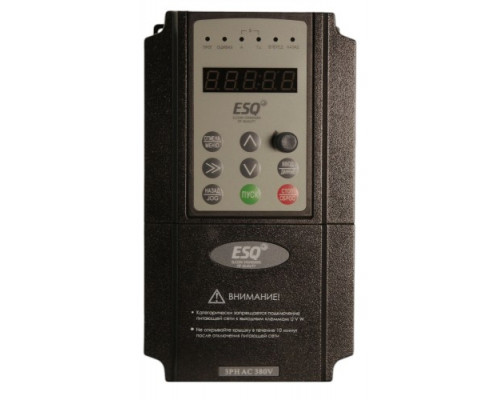

Частотный преобразователь ESQ 770-4T3550G/4000P 355/400 кВт, 380В

Назначение и сфера применения

Частотный преобразователь ESQ 770-4T3550G/4000P представляет собой высокомощный векторный преобразователь частоты, предназначенный для управления асинхронными электродвигателями с мощностью до 400 кВт. Модель рассчитана на работу в трёхфазной сети 380 В (номинальное напряжение 400 В) и обеспечивает точное регулирование скорости вращения, момента и других параметров двигателя. Это универсальное решение для промышленных процессов, где требуется автоматизация управления электроприводами: насосные станции, вентиляционные системы, конвейерные линии, компрессорное оборудование, экструдеры, центрифуги и другие механизмы с высокими нагрузками.

Ключевые особенности и технические параметры

Модель ESQ 770-4T3550G/4000P относится к серии универсальных векторных преобразователей, способных работать как в режиме перегрузки (G — для тяжёлых условий, 355 кВт), так и в режиме лёгкой нагрузки (P — для вентиляторов и насосов, 400 кВт). Это позволяет адаптировать устройство под конкретные задачи без потери эффективности. Основные параметры:

• Номинальная мощность: 400 кВт (режим P) / 355 кВт (режим G) — выбор режима зависит от типа нагрузки и требований к перегрузочной способности.


• Напряжение питания: 400 В, трёхфазная сеть (допустимый диапазон обычно от 380 до 480 В, что характерно для промышленных сетей).


• Векторное управление: обеспечивает высокую точность регулирования скорости и момента, что критично для механизмов с переменной нагрузкой (например, дробилки, миксеры).


• Габариты и вес: ширина 725 мм, высота 1 045 мм, глубина 390 мм, масса 209 кг — крупногабаритное устройство, требующее прочного монтажного основания и достаточного пространства для вентиляции.

Практические возможности и сильные стороны

Благодаря векторному управлению, преобразователь способен поддерживать стабильный крутящий момент на низких оборотах, что важно для пуска тяжелонагруженных механизмов (например, ленточных конвейеров или шнеков). Режим P позволяет экономить энергию на насосах и вентиляторах, где перегрузки редки, а режим G — защищать двигатель при резких скачках нагрузки. Устройство поддерживает плавный пуск и торможение, снижая механические нагрузки на оборудование и продлевая срок его службы. Встроенные алгоритмы автоматической настройки под параметры двигателя упрощают ввод в эксплуатацию.

Особенности эксплуатации и ограничения

При выборе данной модели важно учитывать несколько аспектов:

• Условия установки: из-за значительного веса (209 кг) и габаритов требуется усиленный монтаж (например, на стальной каркас или бетонное основание). Устройство должно размещаться в помещениях с хорошей вентиляцией или принудительным охлаждением, так как при работе на полной мощности выделяется значительное тепло.


• Совместимость с двигателем: преобразователь рассчитан на стандартные асинхронные двигатели с номинальным током, соответствующим мощности 355–400 кВт. Для двигателей с нестандартными параметрами (например, с высоким скольжением) может потребоваться дополнительная настройка.

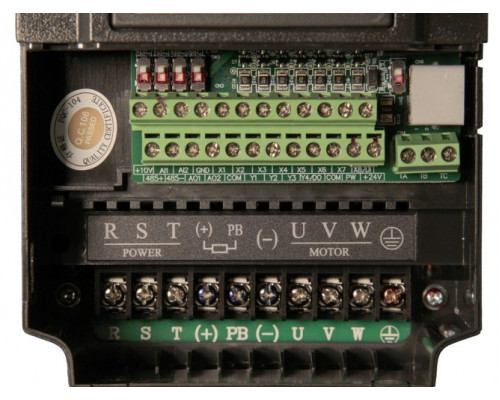

• Электрические подключения: для работы необходима трёхфазная сеть 380 В с достаточным запасом по току (ориентировочно более 600 А). Рекомендуется использовать силовые кабели большого сечения и автоматические выключатели с соответствующим номиналом.


• Ограничения по режиму: в режиме P (400 кВт) перегрузочная способность ниже, чем в режиме G (355 кВт). Если предполагаются частые пиковые нагрузки, предпочтительнее использовать режим G с запасом по мощности.

На что обратить внимание при выборе

Перед приобретением следует оценить:

• Тип нагрузки: для вентиляторов и насосов с плавной характеристикой подойдёт режим P, для механизмов с ударными нагрузками — режим G.


• Условия окружающей среды: устройство не предназначено для работы в агрессивных средах или при высокой влажности без дополнительной защиты (например, шкафа с IP54).


• Необходимость в дополнительных опциях: встроенные функции (PID-регулятор, тормозной прерыватель, интерфейсы связи) могут быть доступны, но их наличие уточняется в документации к конкретной версии.


• Габариты и вес: убедитесь, что место установки выдержит массу 209 кг и обеспечит доступ для обслуживания.
