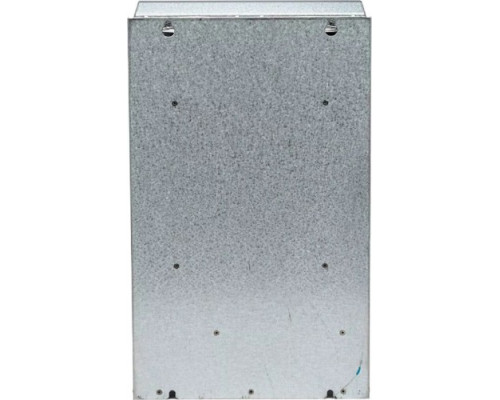

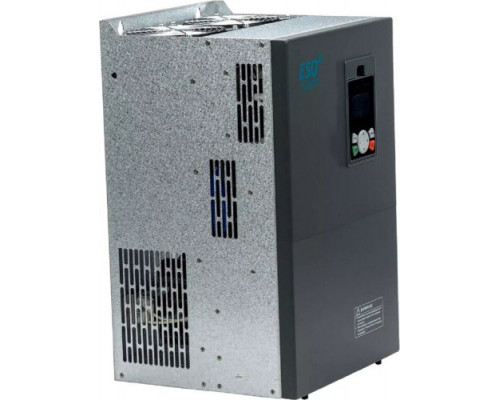

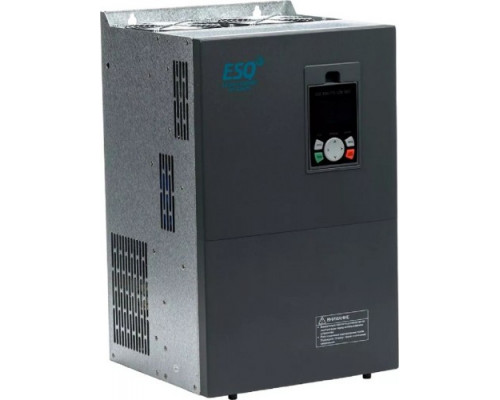

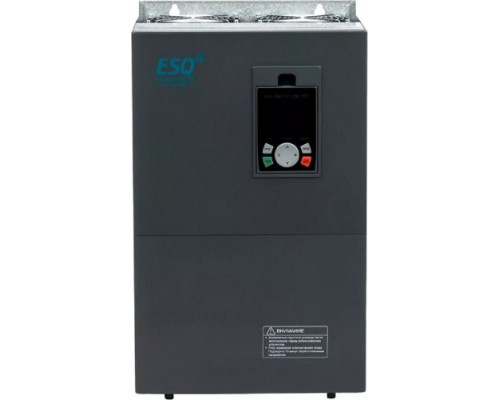

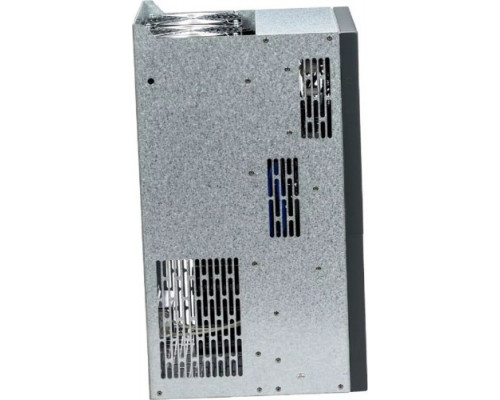

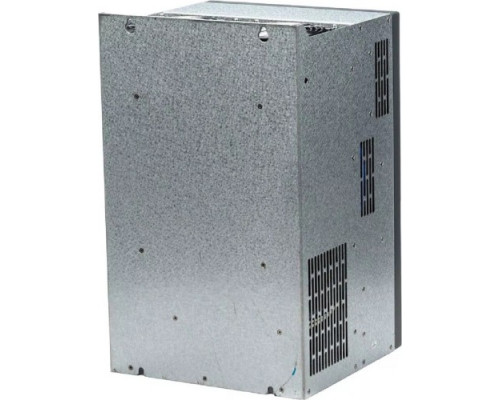

Частотный преобразователь ESQ 770-4T0750G/0900P 75/90 кВт, 380 В

Назначение и сфера применения

Частотный преобразователь ESQ 770-4T0750G/0900P представляет собой универсальное устройство для управления асинхронными электродвигателями в промышленных условиях. Модель рассчитана на работу с трехфазной сетью 380В и обеспечивает регулировку скорости вращения вала в широком диапазоне. Благодаря векторному управлению, преобразователь подходит для задач, требующих точного контроля момента и скорости — от конвейерных линий и насосных станций до вентиляционных систем и компрессорного оборудования. Конструкция предусматривает два режима нагрузки: тяжелый (75 кВт) для постоянной работы с перегрузками и легкий (90 кВт) для механизмов с плавным пуском.

Ключевые особенности и технические параметры

Устройство построено на базе современной силовой электроники, что обеспечивает стабильную работу при колебаниях напряжения в сети. Основные характеристики, определяющие его практическую ценность:

• Диапазон мощностей: 75 кВт в режиме повышенной нагрузки (G) и 90 кВт в стандартном режиме (P). Это позволяет использовать преобразователь как для тяжелых условий эксплуатации (например, дробилки, экструдеры), так и для оборудования с равномерной нагрузкой (насосы, вентиляторы).


• Входное напряжение: 400 В трехфазное (допустимый диапазон 380–480 В). Преобразователь адаптирован к промышленным сетям с возможными отклонениями, что снижает риск отключений при нестабильном питании.


• Векторное управление: обеспечивает высокую точность поддержания скорости (до 0,1% от номинала) и момента на низких оборотах, что критично для грузоподъемных механизмов и позиционирования.

Конструктивные особенности и эксплуатация

Корпус преобразователя выполнен в металлическом исполнении с защитой от пыли и влаги (степень IP20 — требует установки в чистом сухом помещении или шкафу). Габариты устройства (307x469x263 мм) и масса 28 кг предполагают монтаж на вертикальную поверхность с обеспечением достаточного воздушного зазора для охлаждения. Встроенный вентилятор принудительного охлаждения активируется по температуре, что снижает шум в режимах малой нагрузки.

Важно учитывать, что для подключения двигателя на расстоянии более 50 метров от преобразователя потребуется установка выходных дросселей — это предотвратит отражение напряжения и повреждение изоляции обмоток. Также рекомендуется использовать входной сетевой дроссель для подавления гармоник, особенно при питании от слабой сети.

Практические возможности и ограничения

Модель ESQ 770-4T0750G/0900P поддерживает до 16 предустановленных скоростей, автоматическое переключение между режимами и встроенный ПИД-регулятор для поддержания заданного параметра (давления, уровня, расхода). Выходные дискретные и аналоговые сигналы позволяют интегрировать преобразователь в системы диспетчеризации и автоматизации.

Ограничения: устройство не предназначено для однофазных сетей и требует подключения к трехфазной линии с заземлением. При работе на холостом ходу или с малыми нагрузками (менее 20% от номинала) возможна нестабильность выходного тока — в таких случаях необходима установка минимальной нагрузки или использование режима энергосбережения. Комплектация включает только сам преобразователь, пульт управления и документацию; внешние дроссели, фильтры и тормозные резисторы приобретаются отдельно.

На что обратить внимание при выборе

Перед приобретением следует убедиться, что номинальный ток двигателя не превышает выходной ток преобразователя (для данной модели — 160 А в режиме G и 180 А в режиме P). Если привод будет эксплуатироваться в условиях частых пусков/остановок или с высоким моментом на валу, выбирайте режим G (75 кВт) — он обеспечивает 150% перегрузку в течение 60 секунд. Для механизмов с квадратичной нагрузкой (вентиляторы, насосы) достаточно режима P (90 кВт) с перегрузкой 120%. Также проверьте совместимость с типом двигателя: преобразователь работает с асинхронными двигателями с короткозамкнутым ротором, но не поддерживает синхронные или вентильные машины без дополнительных опций.
