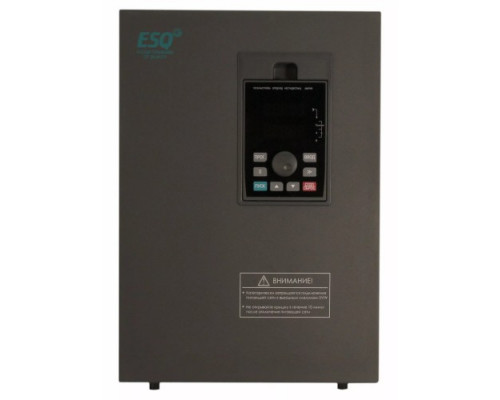

Частотный преобразователь ESQ 760-4T0150G/0185P 15/18.5 кВт, 380В

Назначение и сфера применения

Частотный преобразователь ESQ 760-4T0150G/0185P предназначен для управления трехфазными асинхронными электродвигателями мощностью до 18.5 кВт в режиме перегрузки (P-режим) и до 15 кВт в режиме постоянной нагрузки (G-режим). Модель построена на векторном алгоритме управления, что позволяет точно регулировать момент и скорость вращения вала двигателя в широком диапазоне. Преобразователь подходит для задач, где требуется плавный пуск, торможение, поддержание заданной частоты вращения или синхронизация нескольких приводов. Типовые применения — насосные станции, вентиляционные системы, конвейерные линии, компрессорное оборудование, станки и механизмы с циклической нагрузкой.

Режимы работы и практическая нагрузка

Модель имеет двойное обозначение мощности: 0150G (15 кВт) и 0185P (18.5 кВт). Это означает, что преобразователь рассчитан на два режима эксплуатации:

• G-режим (тяжелый пуск, постоянная нагрузка) — номинальная мощность 15 кВт. Рекомендован для механизмов с высокими пусковыми моментами или длительной работой на номинальной скорости (например, конвейеры, экструдеры, миксеры).


• P-режим (легкая нагрузка, возможна перегрузка) — номинальная мощность 18.5 кВт. Подходит для вентиляторов, насосов и компрессоров, где пусковой момент не превышает 1.5-2 кратного от номинального, а перегрузки кратковременны.

При выборе необходимо учитывать фактический характер нагрузки: если оборудование требует частых пусков или работает с ударными нагрузками, следует ориентироваться на G-режим (15 кВт). Для плавно нагруженных механизмов допустимо использовать P-режим с запасом по мощности.

Электрические параметры и подключение

Преобразователь работает от трехфазной сети напряжением 380–400 В. Входное напряжение должно соответствовать номиналу с отклонением не более ±15%. Выходная частота регулируется от 0 до 400 Гц, что позволяет управлять скоростью двигателя в широком диапазоне — от полной остановки до двукратного превышения номинальной частоты (при соответствующем двигателе).

Особенности подключения:

• Требуется внешний автоматический выключатель или предохранители на входе, рассчитанные на номинальный ток преобразователя (не менее 35 А для данной модели).


• Для защиты двигателя рекомендуется устанавливать термореле или использовать встроенную защиту от перегрева (настраивается через параметры).


• Длина кабеля между преобразователем и двигателем не должна превышать 50 метров без дополнительных фильтров — иначе возможны помехи и ложные срабатывания защиты.

Функциональные возможности и управление

Векторное управление обеспечивает стабильную работу на низких оборотах (до 0.5 Гц) без потери момента, что важно для позиционирования или удержания груза. Преобразователь поддерживает:

• Плавный пуск и торможение с регулируемым временем разгона/замедления (от 0.1 до 3600 секунд).


• Встроенный ПИД-регулятор для поддержания заданного параметра (давления, расхода, температуры) в замкнутых системах.


• Многоступенчатое задание скорости (до 16 фиксированных частот) через внешние дискретные входы.


• Возможность управления по интерфейсу RS-485 (протокол Modbus RTU) для интеграции в системы автоматизации.

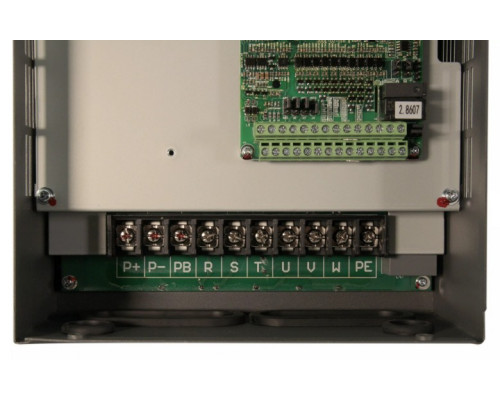

Ограничение: модель не имеет встроенного тормозного резистора. Для режимов с активной тормозной нагрузкой (например, центрифуги, подъемники) требуется внешний тормозной модуль и резистор, подключаемые к соответствующим клеммам.

Конструкция и условия эксплуатации

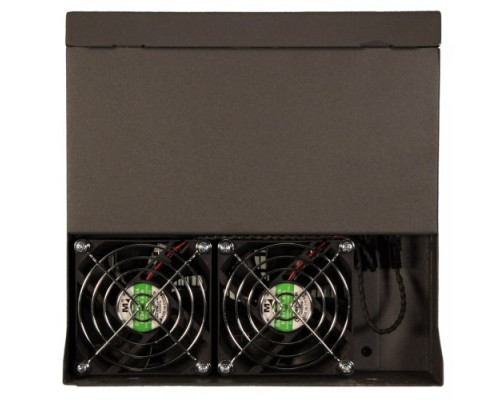

Преобразователь выполнен в металлическом корпусе с естественным охлаждением (вентилятор принудительный, но без жидкостного охлаждения). Габариты: 220×332×214 мм, вес 9.5 кг. Установка должна производиться вертикально на негорючую поверхность с обеспечением свободного притока воздуха снизу и отвода сверху. Минимальные зазоры до соседних устройств: 100 мм сверху и снизу, 50 мм по бокам.

Рабочая температура окружающей среды: от -10°C до +40°C. При температуре выше 40°C требуется снижение номинального тока на 2% на каждый градус. Относительная влажность — не более 90% без конденсации. Преобразователь не предназначен для эксплуатации в агрессивных средах, с вибрацией более 0.5g или в условиях прямого попадания пыли и влаги — требуется установка в шкафу с соответствующей степенью защиты.

Комплектация и особенности установки

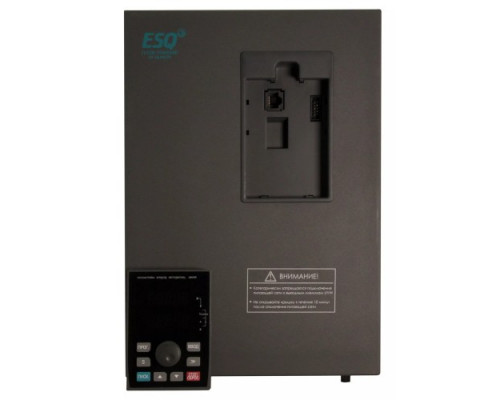

В стандартную поставку входит только сам преобразователь. Для ввода в эксплуатацию потребуются: автоматический выключатель, кабели соответствующего сечения, пульт управления (если не используется встроенная панель) и, при необходимости, внешние датчики для ПИД-регулирования. Модель имеет съемную панель управления с ЖК-дисплеем и кнопками, которую можно выносить на дверцу шкафа (кабель приобретается отдельно).

При выборе учитывайте, что преобразователь не совместим с однофазными двигателями и двигателями с обмоткой, рассчитанной только на 220 В. Для подключения двигателя 380 В звездой или треугольником необходимо убедиться, что номинальный ток двигателя не превышает выходной ток преобразователя (для данной модели — 35 А в G-режиме и 38 А в P-режиме).
