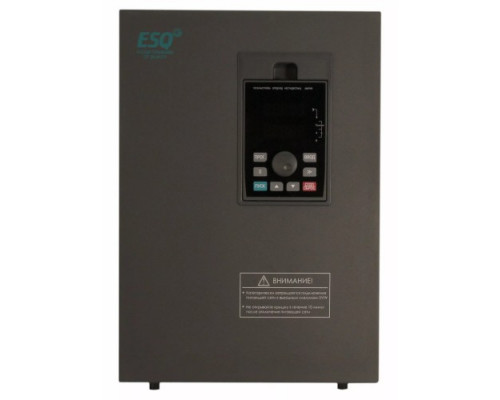

Частотный преобразователь ESQ 760-4T0370G/0450P-BU 37/45 кВт, 380В

Универсальный векторный частотный преобразователь для промышленной автоматизации

Модель ESQ 760-4T0370G/0450P-BU представляет собой мощный векторный преобразователь частоты, предназначенный для точного управления скоростью вращения асинхронных электродвигателей в трехфазных сетях 380В. Устройство рассчитано на работу в режимах с перегрузкой (37 кВт – тяжелый режим, 45 кВт – легкий режим), что делает его гибким решением для широкого спектра промышленных задач – от насосов и вентиляторов до конвейеров и экструдеров.

Технические характеристики и практическая польза

Преобразователь работает от трехфазной сети 400В и обеспечивает номинальную мощность до 45 кВт в легком режиме (P-режим) и 37 кВт в тяжелом режиме (G-режим). Это означает, что устройство способно длительно работать с двигателем мощностью 45 кВт при стандартных нагрузках (например, центробежные насосы) или с двигателем 37 кВт при высоких пусковых моментах и частых перегрузках (например, дробилки, компрессоры).

Ключевая особенность – векторное управление без обратной связи, которое обеспечивает высокую точность поддержания скорости и момента на валу двигателя даже при изменении нагрузки. Это позволяет снизить энергопотребление, уменьшить механические нагрузки на оборудование и продлить срок службы привода.

Конструктивные особенности и ограничения

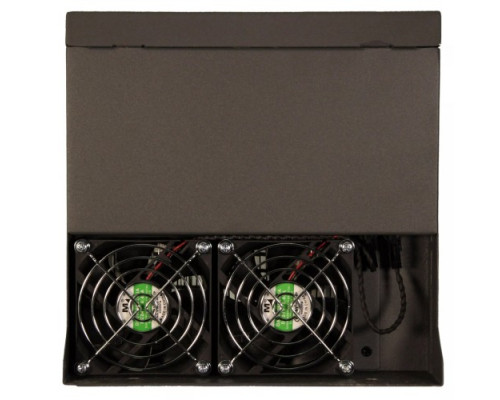

Устройство имеет компактные габариты (ширина 270 мм, высота 440 мм, глубина 252 мм) и вес 20,5 кг, что упрощает его монтаж в стандартные электрошкафы. Корпус рассчитан на промышленное применение, но при установке необходимо обеспечить достаточный воздухообмен для отвода тепла – преобразователь выделяет тепло при работе, особенно в режимах с высокой нагрузкой.

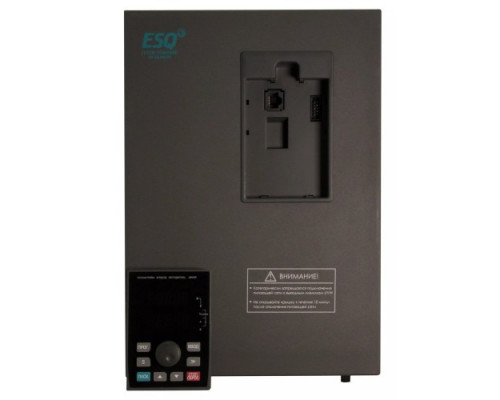

Важно учитывать, что модель ESQ 760-4T0370G/0450P-BU не имеет встроенного фильтра ЭМС (электромагнитной совместимости) – для снижения помех в питающую сеть может потребоваться внешний фильтр, особенно при длинных кабелях двигателя или работе в чувствительных электронных средах. Также в комплект поставки не входят пульт управления (если требуется выносной) и дополнительные опции – их необходимо заказывать отдельно.

На что обратить внимание при выборе

• Режим работы (G/P): Убедитесь, что выбранный режим соответствует типу нагрузки. Для тяжелых условий (высокий пусковой момент, частые пуски) используйте G-режим (37 кВт). Для легких нагрузок (насосы, вентиляторы) – P-режим (45 кВт).


• Совместимость с двигателем: Преобразователь подходит для стандартных трехфазных асинхронных двигателей с номинальным напряжением 380-400В. При подключении двигателя меньшей мощности убедитесь, что его номинальный ток не превышает выходной ток преобразователя.


• Условия эксплуатации: Устройство предназначено для работы в сухих, отапливаемых помещениях с температурой от -10°C до +40°C. При установке в пыльных или влажных средах требуется защитный кожух (IP54 и выше).


• Дополнительное оборудование: Для защиты от коротких замыканий и перегрузок рекомендуется устанавливать автоматические выключатели и дроссели на входе, а также выходные дроссели при длине кабеля двигателя более 50 метров.

Практические возможности применения

Благодаря векторному управлению и широкому диапазону регулирования скорости (обычно от 0 до 400 Гц), преобразователь подходит для:

• Управления насосными станциями (поддержание давления, плавный пуск/останов).


• Приводов конвейеров и транспортеров (плавное регулирование скорости, реверс).


• Вентиляционных систем и компрессоров (энергосбережение за счет снижения оборотов при частичной нагрузке).


• Металлорежущих станков, экструдеров и другого технологического оборудования с переменной нагрузкой.

Модель поддерживает стандартные интерфейсы управления (аналоговые входы, релейные выходы, RS-485), что позволяет интегрировать её в системы автоматизации на базе ПЛК или SCADA. Однако для сложных задач (синхронизация нескольких двигателей, работа с энкодером) может потребоваться дополнительная опция или выбор модели с расширенными функциями.
